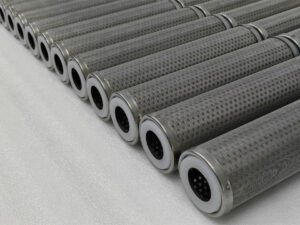

カートリッジ下部バイパス：大型ハウジングの設置時の確認事項

私は、オペレーターたちが膜層のファウリングの原因を追及し、原水を非難し、ポンプを交換し、3日間も「マイクロン単位の数値が基準値を超えている」と言い続けるのを何度も目にしてきました。しかし、結局のところ、真の原因はカートリッジフィルターハウジングの端にありました。それは、1本の傾いたカートリッジ、1枚の押し付けられたガスケット、そして1つのエンドキャップがきちんと固定されていなかったことでした。なぜこの業界は、バイパスが珍しいことであるかのように振る舞い続けるのでしょうか？

恥ずかしいから。.

カートリッジ下流へのバイパスは、派手な不具合ではありません。刺激や警報システム、あるいは顕著な圧力急上昇を伴うものでもありません。通常、「適切な循環」「通常の差圧」「給水が変わったのかもしれない」といった形で、見過ごされがちです。そこが落とし穴なのです。大型のカートリッジフィルターハウジングは、ろ過性能が不十分であっても、流体をスムーズに通過させることができます。流量計は流量を検知し、下流のプロセスでは異物が確認されます。しかし、誰もが代金を支払った部品であるカートリッジの存在は、見過ごされてしまうのです。.

もちろん、それが率直に聞こえることは分かっています。いいことです。浄化という行為には、あえて率直になる価値があるのですから。.

厳しい現実：不動産関連のフィルターのバイパス機能のほとんどは手作業で設置されている

商業用カートリッジフィルターの不動産設置において、最も深刻な失敗は、特殊な化学的要因に起因することはめったにありません。その原因は、カートリッジの長さの不適切さ、Oリングの乾燥、固定力の不均一、シールプレートの汚れ、DOEガスケットの破損、222型または226型の端部接続の不一致、そしてメンテナンス後の急ぎすぎた閉鎖といった、ありふれたミスに起因しています。.

そこが厄介な点です。バイパスは通常、製品の問題ではなく、手順の問題なのです。.

メンテナンス担当者が大型カートリッジフィルターのカバーを開ける際、通常は処理速度に重点を置きます。生産部門はラインの再開を望み、品質管理部門は清潔なサンプルを求め、調達部門はカートリッジの寿命を延ばしたいと考えています。懐中電灯で下部の座面を12分もかけて点検するような作業に、誰も時間を費やしたくはありません。.

しかし、その12分間こそが、パンフレットに記載されたミクロン単位のランキングよりも重要なのです。.

公称5 µmのカートリッジが座面に正しく収まっていない場合、それは5 µmのバリアとはなりません。それは圧力容器内の単なる飾りに過ぎません。ロールガスケット付きの40インチ径のカートリッジでは、最下部周辺から十分な量の漏れが発生し、下流側のバッチ全体を汚染する恐れがあります。マルチカートリッジフィルターハウジングでは、1つのエレメントが正しく装着されていないだけで、他のカートリッジが問題ないように見えていても、結果として推奨される低抵抗経路となってしまいかねません。.

だからこそ、カートリッジ下部のバイパスは極めて危険なのです。その存在を察知できるような音が常に聞こえるわけではないからです。.

「アンダーカートリッジ・バイパス」が実際に何を意味するのか

「カートリッジ下部バイパス」とは、カートリッジエレメント底部のシールゾーンの下、周囲、またはその内部を、ろ過材を通らずに流体が通過する現象を指します。簡単に言えば、流体が「抜け道」を通るということです。.

DOEガスケットの下を通り抜けるかもしれません。損傷したOリングをすり抜けるかもしれません。反ったシールプレートによって生じた隙間を通り抜けるかもしれません。わずか数ミリメートルだけ短すぎるカートリッジを動かしてしまうかもしれません。広い空間においては、そのわずかな形状の誤差が、実際の流路となってしまいます。.

ディレクトリの保険請求についてはあまり気にしていませんが、むしろ接触ラインの方が気になります。ガスケットはスムーズに接触していますか？スプリングプレートは均一な圧力をかけていますか？下部のカップはカートリッジをしっかりと保持していますか？シール材は液体と適合していますか（EPDM、NBR、バイトン、シリコーンなど）？カートリッジ端部の設計に合わせて、適切なスペースが確保されていますか？

そうした懸念はありふれたものに聞こえるかもしれませんが、この分野では一般的なものではありません。.

ステンレス製の不動産は、外から見ると頑丈そうに見えるかもしれませんが、その密閉システムは依然として機械的であり、寸法に左右され、驚くほど繊細なものです。Lvyuanの産業用衛生仕様のステンレス製フィルターハウジング SS304/SS316L製品、Silastic/NBR/EPDM/Viton製Oリング、クランプ式またはネジ式閉鎖部、222/226/DOEポートタイプなど、一般的な産業用情報を参照しています。バイパスが発生するのはまさにこの領域、すなわちシェルそのものではなく、インターフェースにおいてです。.

大型カートリッジフィルターハウジングが、些細なミスを大きな損失につながる理由

小さなハウジングなら、雑な作業でも許容してくれます。大きなハウジングではそうはいきません。.

10インチのカートリッジ1つでも、設定が不適切だと、わずかな水質改善効果さえ台無しにしてしまう可能性があります。20インチ、30インチ、あるいは40インチのカートリッジが詰め込まれた多段式システムでは、製造データ、下流の膜、樹脂層、充填ライン、さらには顧客の信頼までもが損なわれる恐れがあります。規模が大きくなるほど、そのリスクも増大します。.

こうした圧力も存在します。バイパスした不動産では、予想よりも低い差圧が観測されることがあり、オペレーターはこれを時折「良好な流量」と称賛することがあります。しかし、私はそうは思いません。カートリッジ交換後に差圧が低下するのは、確かにカートリッジがきれいになっていることを示唆しているかもしれません。しかし、それは流体がカートリッジを通過していないことを示している可能性もあります。.

率直な疑問を投げかけてみましょう。圧力損失が低いのは、システムが効率的だからなのか、それとも流体がバイパスされているからなのか？

大規模な不動産には、5つの有用な失敗の乗数があります：

カートリッジの数が増えれば、セキュリティ対策もさらに強化されます。.
カートリッジが長くなると、傾斜誤差や圧縮誤差が大きくなります。.
分厚いカートリッジは、取り付け時に正しく装着し損ねる可能性がはるかに高くなります。.
大きなカバーの留め具は、無造作に締め付けると、不均一な応力が加わってしまうことがあります。.
内側のプレートは、徐々に反ったり、穴が開いたり、変形したり、あるいはゴミが堆積したりすることがあります。.

だからこそ、カートリッジシールの点検は、単なる消耗品の素早い交換ではなく、管理された作業として行わなければならないのです。.

手放せない分割払い小切手

サービス技術者の経験がどれほど豊富であろうと、私には関係ありません。いつであっても、同じ点検を行ってほしいのです。.

まず、カートリッジの仕様を確認してください。長さ、直径、ミクロン等級、エンドキャップのタイプ、ガスケットの製品名、およびロット番号は、作業指示書と一致している必要があります。222エンド接続は226とは異なります。DOEはSOEではありません。エンドキャップが間違っているカートリッジは、一見すると取り付け可能に見えるかもしれませんが、圧力がかかると破損する可能性があります。.

次に、下部のシートを確認してください。「見る」のではなく、「点検」してください。懐中電灯を使い、拭き取りながら、範囲、欠け、ガスケットの破片、腐食、ポリマー粒子、あるいは硬水による堆積物がないか、しっかりと確認してください。カップに古いガスケットリングが1つでも残っていると、新しいカートリッジが密閉できなくなる可能性があります。.

第三に、Oリングには適切な潤滑剤のみを使用してください。潤滑されていないOリングはねじれてしまいます。ねじれたOリングからは漏れが発生します。潤滑剤を塗りすぎたシールには異物が混入します。不適切な潤滑剤はエラストマーを劣化させます。これらはどれも複雑なことではありませんが、それでも見落とされがちです。.

4つ目は、カートリッジを垂直にセットすることです。大型のカートリッジフィルターでは、横向きにセットすることは「静かな殺し屋」となります。長いカートリッジは傾きやすく、一度閉鎖プレートが押し付け始めると、その傾きが固定されてしまいます。.

第五に、圧縮状態を確認します。押さえ板、スプリング、または押さえ工具は、規定の圧力で使用する必要があります。圧縮が不十分だと、気流のバイパスが発生する恐れがあります。圧縮が強すぎると、ガスケットが押しつぶされたり、プリーツが潰れたり、エンドキャップが変形したりする可能性があります。.

第六に、不動産のエア抜きを適切に行うこと。エアポケットがあると気流が乱れ、起動時に誤動作を引き起こす可能性がある。再起動後の最初の数分間は、誰かが監視していれば、通常は安定している。.

第七に、検証すること。希望ではなく、情報に基づいて。.

まず、差圧、出口の濁度、入手可能な場合は粒子状物質、および下流工程からのフィードバックを確認してください。システムがRO膜層を保護している場合は、膜のストレスが変動し始めるのを待たずに、前処理に問題があることを認めましょう。A RO浄水プラント上流で何が起こるかによって、成否が決まる。.

評価表：アンダーカートリッジ・バイパスが隠れている場所

点検ポイント	点検項目	バイパス信号	地域の視点
底部の座面またはカップ	ほこり、水垢、破片、擦り傷、古いガスケットの残骸	カートリッジがガタつく、高さが不均一になる、または回転が不安定になる	「all-time low」が不正な場合、インストールはまだ開始されていません
カートリッジの長さ	実需と住宅需要の比較	圧縮力の低下、または固定が緩んでいる	“「ほぼ合っている」というのは、バイパスが注文を獲得する仕組みに他なりません
エンドキャップスタイル	DOE、222、226、フィン付き、フラット、バネ式	カートリッジは見た目はぴったり合うが、機械的には固定されていない	視覚的な適合性は、機械的な証拠ではない
Oリングまたはガスケット	切り傷、腫れ、平坦化、化学的腐食	エンドリンク周辺の湿ったバイパスコース	媒体の品質について指摘する前に、シールを交換してください
固定プレート	単調性、春の力、位置決め	カートリッジ全体にわたる圧縮のムラ	カートリッジが1つ外れているだけで、コンセント全体が汚染される恐れがあります
締め付けの強化	固定式またはボルト式シリーズ	カバー圧力の変化	「限定的」と「均等」は同じ意味ではありません
スタートアップに関する参考文献	応力差、コンセントの視認性、ビットパターン	交換後のストレス低下の度合いが不自然に小さくなった	ΔPが低いことは、勝利ではなく、警告となる可能性がある
走行後の分解点検	カートリッジ表面の粉塵の模様	汚れを捕らえる必要がある場所をきれいに整える	使用済みのカートリッジは、操作者よりも正確な結果を示すことが多い

カートリッジフィルターの「スペース」は、単なる覆いではない

カートリッジフィルターハウジングは圧力容器であると同時に、シール装置でもあります。しかし、この2つ目の役割は見過ごされがちです。.

産業分野の購買担当者は通常、ハウジングを製品、光沢度、耐応力値、入口径、出口径、価格といった点で比較します。それはそれで結構です。確かにそれらは重要な要素です。しかし、バイパスの発生を防ぐ鍵は、それほど目立たない情報――固定ロッド、シールカップ、プレート、スプリング、閉鎖部の形状、エアベントポート、ドレンポート、エラストマーとの適合性――にこそあるのです。.

水の前処理に関しては、カートリッジ式システムとバッグ式システムの両方でまったく同じ原理が適用されます。A 大流量用ステンレス鋼（SUS304/316L）1ミクロンバッグフィルターの不動産カートリッジ式容器ではないかもしれませんが、ここにもまったく同じ産業上の真実が浮き彫りになっています。すなわち、ステンレス製シェルの品質はあくまで半分に過ぎず、シール、閉鎖部、そして内部の適合性が、フィルターが実際にその役割を果たせるかどうかを決定づけるのです。.

そして、いいえ、どんなに優れたカートリッジであっても、劣悪なハウジングのユーザーインターフェースを救うことは決してできません。.

「5 µmから1 µmに切り替えよう」という議論を、私は何度も耳にしてきました。そうかもしれません。しかし、問題がフィルターハウジングのバイパスにあるのであれば、ミクロン値をさらに厳しくしても、むしろバイパス経路がより魅力的になってしまうだけです。液体は抵抗の少ない道を進みます。隙間があれば、その空間を必ず利用しようとするのです。.

それが物理学の原理です。広告の話ではありません。.

メディアの選択肢は依然として重要だが、それはセキュリティが確保されていることが実証された後の話である

不動産が騒音問題であることが判明したら、その後はメディアの選定に注意を払う価値がある。.

活性炭、メルトブローポリプロピレン、プリーツ膜、ステンレス焼結管、および多孔質プラスチックは、いずれも圧力や流量の下でそれぞれ異なる挙動を示す。A 海水ろ過用カーボンブロックカートリッジ ROスキッドを保護するプリーツ型カートリッジとは異なる問題を引き起こします。微細な炭素粒子、ヨウ素値、流量、塩素除去率、および吸着速度の問題などです。とはいえ、これらは設置後の安定性が確認されてから初めて重要となるものです。.

まったく同じことが、製造工程で使用される焼結プラスチック製フィルター部品. 剛性の高い焼結部品は、再利用性、保持力、寸法安定性を備えているかもしれませんが、それでも適切な取り付け場所が必要です。取り付けが不適切な多回使用型フィルターは、単なる多回使用型バイパス装置に過ぎません。.

そこで、私の指針は以下の通りです。不動産がバイパスチェックに合格するまでは、メディアでのパフォーマンスについて決して議論しないこと。.

マルチカートリッジフィルターの不動産物件への設置に向けた実用的な承認アプローチ

私たちには、勇敢な専門家は少なくて済み、単調なチェックリストがさらに多く必要とされています。.

マルチカートリッジフィルターが設置されているエリアでは、RO膜層、飲料充填ライン、医薬品用水ループ、電子機器洗浄水、高純度プロセス水、あるいは高価な下流設備を保護するあらゆるラインについて、2名による承認体制を採用します。1名が設置を行い、もう1名が確認を行います。.

承認書には、カートリッジの材質、カートリッジの長さ、ミクロン等級、エンドキャップのタイプ、シール材、ハウジングのタグ番号、日付、作業担当者、起動時の差応力、およびあらゆる種類の異常なモニタリング結果を記載しなければならない。充填前の下部プレートおよび封止前の充填済みカートリッジの写真を添付すること。これらは過剰に思えるかもしれないが、1セットの汚染による損失が年間のフィルター予算総額を上回る事態になれば、その必要性が理解できるだろう。.

厳しい現実ですが、貴社の工場でカートリッジが正しく装着されていたことを証明できなければ、液体が適切にろ過されたことを確認することはできません。.

さらに、不審な物件から回収したカートリッジを1つ保管し、汚れのパターンを調べるべきだ。上部がひどく汚れている一方で、下部のガスケット部分が不自然にきれいなカートリッジは、何かを物語っている。同様に、汚れたカートリッジがいくつもある中で、1つだけきれいなカートリッジがある場合も同様だ。流体の分布には手がかりが残るのだ。.

よくある質問

不動産業界におけるカートリッジフィルターの「アンダーカートリッジバイパス」とは何ですか？

カートリッジ下部バイパスとは、ろ過材を通過せずに、カートリッジの下部や周囲を迂回してろ過されていない流体が漏れ出す現象を指します。通常、これはカートリッジの装着不良、底部ガスケットの損傷、シールプレートの変形、あるいは大型カートリッジフィルターユニットにおける圧縮力の不均一などが原因で発生します。これは単なる浄化性能の問題ではなく、機械的なシール不良によるものです。.

これがオペレーターを惑わす理由は単純明快です。その箇所では、依然として通常通り流れている可能性があるからです。実際、流れが良すぎる可能性さえあります。カートリッジ交換後に不審なほど圧力低下が小さい場合は、喜ぶのではなく、調査を行うべきです。.

設置作業中にカートリッジフィルターのバイパスを防ぐにはどうすればよいでしょうか？

セットアップ中にカートリッジフィルターのバイパスを防ぐため、カートリッジのサイズを確認し、両端のキャップを正確に嵌め込み、Oリングに適合する潤滑油を塗布し、アクションによる締め付け圧力を確認し、底部カップやブレードのエッジを点検し、閉鎖部を均等に締め付け、ハウジングを解放する前に、清浄な水を用いて水圧および濁度のチェックを行ってください。目的は、単に物理的にセットアップすることではなく、確実に密閉することです。.

最適なセットアップチェックとは、再現性のあるものです。交換のたびに同じチェックリストを活用してください。同じ分析手順をビデオに録画し、内部の同じ箇所を写真に収めてください。専門家が記憶に頼ることをやめれば、バイパス現象の回避ははるかに容易になります。.

マルチカートリッジ式フィルターハウジングでは、なぜバイパスが問題になるのでしょうか？

マルチカートリッジフィルターの設置環境では、バイパス現象がさらに深刻になります。これは、1つのカートリッジが緩んでいたり、短かったり、膨らんでいたり、あるいは正しく装着されていなかったりすると、低抵抗の経路が生じ、隣接する部品からの流量を奪ってしまうためです。その結果、設置環境の圧力損失は依然として許容範囲内に見えていても、出口の水質全体が基準を満たさなくなる可能性があります。たった1か所のシール不良が、容器全体の機能を脅かす可能性があります。.

だからこそ、マルチラウンド式の不動産には、シングルカートリッジ式の不動産よりも厳格な設置手順が求められるのです。カートリッジの数が増えれば、固定すべき箇所も増え、位置合わせのリスクも高まり、正常な部品の中に不良部品が紛れ込む可能性も高まるからです。.

カートリッジの交換後、どのような点を点検すべきですか？

カートリッジ交換後、設置業者は、システムを再稼働させる前に、特に20インチ、 30インチ、および40インチの業務用カートリッジシステムにおいては、特に重要です。これらの点検により、バイパスを早期に発見することができます。.

下流工程での不具合を待ってはいけません。不動産が膜、容器、ノズル、滅菌装置、または充填装置を保護している場合、交換後の最初の起動時の分析結果は単なる書類上の手続きではありません。それらは証拠なのです。.

フィルターのバイパス問題に対して、微細フィルターカートリッジは最善の解決策と言えるでしょうか？

フィルターハウジングのバイパス現象に対して、より微細なミクロン数のカートリッジに交換することは、最も効果的な解決策とは言えません。なぜなら、バイパスはフィルターメディア自体ではなく、その周囲で発生するからです。適切な対処法は、ミクロン数を変更する前に、シール性の回復、カートリッジの嵌合状態、圧縮状態、および位置合わせを適切に行うことです。メディアの目合いを細かくしても、機械的な接合部からの漏れを補うことはできません。.

多くの場合、5 µmから1 µmに変更すると、メディアの抵抗値が高くなるため、バイパス経路がはるかに目立つようになります。まずは空隙を修正してください。その後、ミクロン単位の定格について検討してください。.

結論

大規模なカートリッジフィルター設備の仕様決定、設置、またはトラブルシューティングを行う際は、バイパスを「まれな不具合」として扱うのをやめましょう。設置作業そのものに点検手順を組み込んでください。底部シートを点検し、エンドキャップの状態を確認し、圧力を記録し、シールを点検してください。その後、カートリッジを選定してください。.

単に見積書に項目を埋めるのではなく、用途に合ったハウジングやエレメントのセットが必要ですか？まずは、固定の問題、流量、カートリッジサイズ、エンドリンク、エラストマー製品、そして下流側のリスクから検討を始めましょう。そこからこそ、本格的な浄化に関する議論が始まるのです。.
