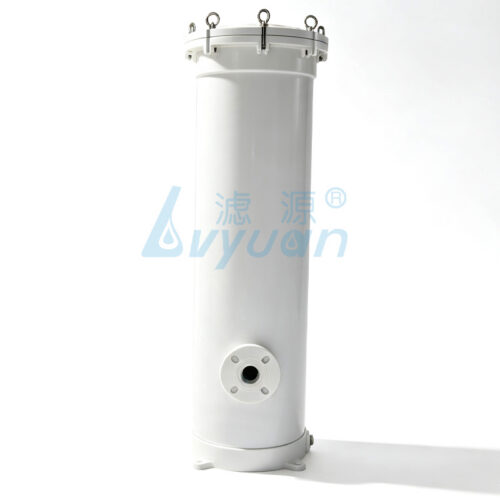

産業用プラスチック製フィルターハウジングおよびカートリッジフィルターソリューション

OEMおよびプロジェクトの要件に合わせた、カスタマイズ可能なプラスチック製フィルターハウジングのオプション

OEM顧客、販売代理店、システムインテグレーター、水処理請負業者、およびEPCチームは、標準的な既製品ではなく、既存のスキッドやプロジェクトのレイアウトに適合するハウジングを必要とする場合があります。.

プロジェクトの要件に応じて、カスタム構成には以下のものが含まれる場合があります：

• 住宅用建材；;
• カートリッジの数量および形式；;
• ハウジングの寸法；;
• 流入口および流出口の向き；;
• ねじ接続またはフランジ接続；;
• 通気・排水装置；;
• シール材；;
• カートリッジインターフェース；;
• 取付構成；;
• 圧力要件；;
• プロジェクト専用の継手；;
• 既存のろ過スキッドへの組み込み。.

有用なカスタマイズ依頼には、必要な筐体の写真だけでなく、プロセスデータシートも添付すべきです。動作に関する情報が詳細であればあるほど、提案内容の評価が容易になります。 ろ過ソリューション 実績値と比較して 応募要件.

OEMプロジェクトやリピート注文の場合、発注者は注文を確定する前に、図面の改訂管理、代替部品の特定、梱包要件、プロジェクトの数量、および関連書類についても確認する必要がある場合があります。.

フィルターハウジングの材質：ポリプロピレン、PVDF、PVC、それとも金属？

ハウジングの材質は、処理流体、使用温度、圧力、洗浄方法、設置環境、および想定される使用条件に応じて選定する必要があります。あらゆる用途に最適な単一の材質というものは存在しません。.

ポリプロピレン製フィルターハウジング

A ポリプロピレン 住宅用設備は、水処理や特定の化学薬品処理用途において、しばしば評価・選定されるのは、 ポリプロピレン製 金属の腐食を防ぎつつ、優れた耐薬品性を発揮します。また、ポリプロピレンは、耐薬品性が重要なフィルター媒体やカートリッジの材料としても広く使用されています。.

ただし、実際のシステムにおいては、ハウジング、カートリッジ、Oリング、接着剤や接合材、継手、および使用温度を含め、アセンブリ全体について化学的適合性を確認する必要があります。.

PVDFおよびその他のエンジニアリングプラスチック

PVDF その工程において、ポリプロピレンとは異なる耐薬品性または耐熱性が求められる場合には、この材料の採用が検討される。. PVC そして ナイロン また、特定の流体処理用途でも使用されますが、その適性は、具体的な化学物質、濃度、温度、圧力、および機械的要件によって異なります。.

特殊なエンジニアリングプラスチック製の設計には、補強材を組み込んだものや、 ガラス繊維強化 さらなる機械的性能が求められる部品。.

ステンレス鋼および炭素鋼

金属製のハウジングは、より高い機械的強度、過酷な使用条件、衛生的な構造、あるいは異なるライフサイクル要件が求められる用途において、依然として有用です。ステンレス鋼製のオプションとしては、例えば 304 は、工業用ろ過装置でよく見られる一方、 炭素鋼 腐食の心配がない適切なプロセス環境において、採用が検討される可能性があります。.

金属は、自動的にそれより優れていると見なされるべきではない。 プラスチック製ハウジング, 、また、プラスチックが自動的に低コストの解決策であると見なすべきでもありません。ライフサイクルコストは、腐食、カートリッジの交換、メンテナンスのしやすさ、ダウンタイム、設置条件、そしてプロセス流体そのものにも左右されます。.

について 高温 あるいは高圧用途の場合、材料名だけで適合性が決まると仮定するのではなく、製造元の実際の定格動作範囲に基づいて設計を見直す必要があります。.

カートリッジフィルターの互換性とハウジングの構成

住宅と カートリッジフィルター 1つのシステムとして機能しなければなりません。カートリッジの公称長さだけを合わせるだけでは不十分です。.

重要な互換性に関するポイントとしては、カートリッジの外径、実長、シール構造、端部の形状、ハウジング内部の支持構造、流れ方向、差圧時の挙動、および取り外しに必要なクリアランス量などが挙げられます。.

カートリッジの長さと直径

一般的なシステムは、標準規格のカートリッジや、独自仕様の大口径エレメントを基に設計される場合があります。コンパクトな形式としては、例えば スリムライン カートリッジは、より大きなものと異なり、 ビッグ・ブルー または bb スタイルの浄水器ハウジング、一方、 大きく、はっきり 部品や液体の目視検査が有用な場合には、この種のハウジングが選ばれることがある。.

A プラスチックカートリッジ したがって、ハウジングは「10インチ」や「20インチ」といった公称長さだけでは指定してはなりません。カートリッジおよびハウジングの図面に基づいて、実際の適合性を確認する必要があります。.

DOE、222、およびオープンエンド方式

DOE 通常、両端が開いたカートリッジ構造を指します。その他のハウジングでは、 222 Oリング式インターフェース、またはその他の閉端位置決めシステム。A オープンエンド この構成では、成形Oリングエンドキャップを備えたカートリッジとは異なる圧縮・シール用ハードウェアが必要になる場合があります。.

シール構造が重要なのは、カートリッジを迂回するバイパスが生じると、たとえ正しい ミクロン メディアが選択されました。.

プリーツ式、深型、および特殊カートリッジ

カートリッジハウジングは、以下の用途に合わせて構成することができる：

• 有効メディア面積を拡大するためのプリーツ加工カートリッジ；;
• 微粒子捕集用のメルトブロー式またはその他の深型カートリッジ；;
• 特定の汎用プロセス用途向けのストリング巻きエレメント；;
• 膜と互換性のあるプレフィルター；;
• 特殊化学品・サービス用媒体；;
• 大径 高流量 要素。.

カートリッジの材質も同様に重要です。ポリプロピレン、ポリエステル、ナイロンなどの素材は、それぞれ化学的・熱的特性が異なります。.

既存のユニットを交換する場合――それが ヘイワード 住宅、a Filtrafine DJ-Pシリーズ シングルフィルター, a DJ-Pシリーズ シングルフィルターハウジング, 、あるいは他社のシステムを使用する場合は、互換性を前提とせず、既存の図面、カートリッジの寸法、接続の詳細、および動作条件を提示してください。A アダプターキット 一部のシステムでは技術的には可能かもしれませんが、互換性についてはケースバイケースで評価する必要があります。.

高流量フィルターハウジングか、それとも従来のカートリッジフィルターか？

A 大流量フィルターハウジング この方式は、プロセスでより高い液体処理量が必要であり、そうでなければ従来のカートリッジを多数使用しなければならない場合に、その利点が発揮されます。高流量システムでは、より大型のカートリッジを使用するため、特定のプロセスフローに必要なエレメントの数を減らすことができます。大手メーカーが販売している市販の高流量システムは、この設計原理を体現しています。.

カートリッジの数が減ると、次のようなことが考えられます：

• 設置面積が小さいこと；;
• 削除すべき個々の要素の数が少ない；;
• カートリッジのシール箇所が少なく；;
• 一部の導入環境では在庫管理が簡素化される；;
• システムの設計によっては、交換手順が短縮されます。.

しかし、流量が大きいからといって、必ずしも運用コストが低くなるわけではありません。技術者は、カートリッジの価格、固形分負荷量、差圧、設置に必要なスペース、廃棄要件、および交換用部品の入手可能性などを比較検討する必要があります。.

従来のカートリッジ式設計は、流量が小さい場合、配管が小口径の場合、交換用メディアが広く入手可能な場合、あるいは複数のろ過段階において使い慣れた 業界標準 カートリッジの規格。.

水処理、化学、およびプロセスシステムにおけるフィルターの用途

カートリッジハウジングは、幅広い種類の ろ過用途, 、ただし、カートリッジのろ過材とハウジングの材質は、常に使用する液体に合わせて選ぶ必要があります。.

工業用水およびプロセス用水

について 工業用水, 、このフィルターは、ポンプ、スプレーノズル、熱交換器、あるいは下流の処理工程などの機器の手前で、浮遊粒子を除去することができます。必要条件 水質, 、粒子負荷量やカートリッジの交換頻度は、適切な構成の選定に影響を与えます。.

逆浸透法による前処理

カートリッジフィルターは、通常、以下の工程における仕上げろ過または保護ろ過の段階として使用されます。 逆浸透 前処理。その役割は、下流の設備に到達する浮遊粒子を低減することであり、必要なフィルターのろ過精度については、一律の値として扱うのではなく、処理設計全体に基づいて決定すべきである。.

一般的な水のろ過

In 浄水器 システムによっては、カートリッジハウジングを粗ろ過の後段、あるいは高感度機器の前段に設置する場合があります。以下の用途では、 飲料水 適切な資料および規制当局による審査が必要となる。以下の言及については、 FDA 要件や食品接触適合性については、具体的に文書化された材料および製品についてのみ判断すべきであり、材料の種類のみに基づいて推測してはならない。.

食品・飲料加工

In 飲食 このサービスにおいて、購入者は通常、洗浄性、材料に関する文書、プロセスとの適合性、カートリッジの構造、および汚染管理要件を評価します。供給される特定のハウジングおよびメディアについては、規制や衛生基準への準拠が確認されなければなりません。.

化学薬品および腐食性液体のろ過

金属の腐食が懸念される場合、化学プロセスではポリマー製のハウジング材料が適している場合があります。このハウジングは、適合する酸、アルカリ、化学中間体、またはプロセス溶液に含まれる粒子状物質を除去することができますが、ポリプロピレン、PVDF、PVC、またはその他の材料を選定する際には、化学物質の濃度と使用温度を事前に提示する必要があります。.

潤滑剤およびプロセス流体

カートリッジシステムは、対応する水から浮遊物質を除去することもできます。 潤滑剤 また、下流の機器を保護するために、プロセス流体回路にも使用されます。粘度は特に重要な要素となります。これは、粘度の高い液体ほど、フィルター両端で生じる圧力損失が大きくなるためです。.

どのアプリケーションにおいても、目的は制御される 汚染 除去――単に、市販されている中で定格が最も小さいカートリッジを取り付けるだけでは不十分です。.

産業用バイヤーは、フィルターハウジングを発注する前に何をチェックすべきか？

技術的な適合性が最優先ですが、商業的な詳細もシステムの長期的な利用可能性に大きな影響を与える可能性があります。.

調達およびエンジニアリングチームは、要件明細書（ハウジング構成、カートリッジ型番、シール材、プロセス接続部、動作範囲、数量）のすべてを確認する必要があります。.

特に交換用カートリッジには細心の注意を払ってください。ハウジングの初期価格が安くても、交換用エレメントの入手が困難だったり、購入時に考慮されていなかった独自の形状を採用していたりすると、その魅力は薄れてしまう可能性があります。.

メンテナンスのしやすさも重要です。作業者がネジを緩めるのに十分なスペースがあることを確認してください。 サンプ, 、容器を開け、カートリッジを取り外し、周囲の配管を分解することなくシールを点検してください。.

プロジェクトおよびOEM向けの購入については、ご注文の前に、貴社で必要とされる書類をご請求ください。これには、寸法図、材質情報、取扱説明書、カートリッジの品番、梱包詳細、その他合意済みの書類などが含まれる場合があります。.

これは特に、以下の点において重要です。 過酷な産業環境 設備において、調達に関する決定は、試運転終了後も長期間にわたり、保守チームやプロセスエンジニアに影響を及ぼす。.

よくある質問

カートリッジフィルターハウジングとは何ですか？

カートリッジフィルターハウジングとは、1つまたは複数の交換可能なろ過カートリッジを収容し、プロセス液をろ過材に通すように設計された耐圧構造体です。ハウジングは流体接続部とカートリッジの支持機能を担い、カートリッジが実際に微粒子の除去を行います。したがって、ハウジングとカートリッジの選定は、一体として検討する必要があります。.

フィルターハウジングには、どのような場合にポリプロピレンを選ぶべきでしょうか？

ポリプロピレンは、その化学的特性、耐熱性、および機械的特性が、処理流体や使用条件と適合する場合に検討の対象となります。化学的適合性が重要なろ過製品において、ポリプロピレンは頻繁に使用されています。最終的な材料選定にあたっては、Oリング、カートリッジ、およびその他の流体と接触する部品についても考慮する必要があります。.

カートリッジフィルターハウジングには、どのようなカートリッジが適合しますか？

互換性は、カートリッジの長さ、直径、端部の形状、シール方式、およびハウジング内部の位置決め金具によって異なります。DOE、222スタイル、およびその他のインターフェースは、必ずしも互換性があるとは限りません。交換用部品の互換性が購入要件となる場合は、既存のカートリッジの図面または部品番号をご提示ください。.

ミクロン単位のろ過精度はどう選べばよいでしょうか？

対象となる汚染物質のサイズ、下流の機器の要件、および上流の固形物負荷に応じて、フィルターのろ過精度を選択してください。カートリッジのろ過精度が高いからといって、必ずしもシステムの性能が向上するわけではありません。プロセス中にかなり大きな粒子が含まれている場合、圧力損失や交換頻度が増加する可能性があります。.

プラスチック製のフィルターハウジングは、腐食性のある液体に耐えることができますか？

一部のプラスチック製ハウジング材料は、特定の腐食性液体に対して適している場合がありますが、その適合性は化学物質や使用条件によって異なります。流体の種類、濃度、温度、圧力を、ハウジング材料、Oリング、カートリッジ、および継手と併せて確認する必要があります。化学的適合性を判断する際は、ハウジング材料の名称のみに基づいて判断しないでください。.

どのような場合に、高流量カートリッジシステムの導入を検討すべきでしょうか？

必要な処理能力を満たすために、従来のカートリッジを多数使用するか、より大型のマルチカートリッジ容器が必要となるような場合、高流量システムの導入を検討する価値があります。適切な用途において、高流量方式を採用することで、カートリッジの数を減らし、設置スペースを節約することができます。ただし、差圧、交換用部品の入手可能性、固形分負荷、およびライフサイクルコストについては、依然として比較検討する必要があります。.

既存のハウジングを、他社製のカートリッジハウジングに交換することはできますか？

可能性はありますが、交換の際は、公称サイズだけではなく、寸法や動作要件に基づいて判断する必要があります。カートリッジの形状、接続部、流量、圧力、温度、シール材、取り付け配置、および設置クリアランスを確認してください。既存のブランドや シリーズフィルター, 、元のモデルの情報や図面を提供することで、互換性のリスクを低減できます。.

フィルターハウジングの見積もりを依頼する際、どのような情報を提供すればよいですか？

処理対象流体、必要な流量、ろ過精度、使用圧力、使用温度、カートリッジの長さおよび直径、カートリッジのインターフェース、入口・出口の接続部、希望するハウジング材質、および必要数量をご指定ください。また、該当する場合は、化学物質の濃度、現在使用中のカートリッジモデル、特別な取り付け要件、およびOEMドキュメントの要件についても明記してください。.

フィルターハウジングのソリューションをご依頼ください

新しいものについては フィルターハウジング, 、交換プロジェクト、OEMシステム、またはカスタムカートリッジろ過の要件については、構成を確定する前に運転条件をお知らせください。その際、処理対象流体、必要な流量、目標ろ過精度、通常圧力および最大圧力、使用温度、カートリッジサイズ、カートリッジ端部の形状、接続方式、およびプロジェクトの数量を明記してください。.

これらの詳細情報により、ハウジングの材質、カートリッジの互換性、シール構造、および流路構成を、1つのろ過システムとして評価することが可能になります。その後、見積書の依頼、技術仕様書の提供、寸法情報の提供、交換用カートリッジの検討、あるいはプロジェクト固有のカスタマイズ要件に関するご相談などを行うことができます。.
