高温環境下におけるフィルターハウジングのトラブルシューティング

高温環境下でフィルターハウジングに不具合が生じた場合、ステンレス製のシェルが最初に破損することはめったにありません。多くの場合、原因は、圧縮永久歪みを生じたシール、熱サイクル中に緩んだクランプやフランジ継手、高温下での差圧に耐えられなかったカートリッジ、あるいは実際には圧力と温度の組み合わせであるにもかかわらず単一の数値として解釈された定格などです。本ガイドは、調達担当者、プラントエンジニア、および保守チームが、高温環境下でのフィルターハウジング運用において最も頻繁に発生する問題（漏れ、圧力損失の増加、エレメントの損傷、腐食や亀裂、および安全でない開閉）を診断するのに役立ちます。また、交換用または新しいハウジングを発注する前に、サプライヤーに確認すべき事項も記載しています。.

高温環境下でフィルターハウジングはなぜ故障するのか？

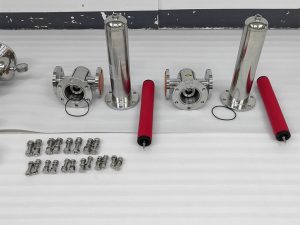

故障の多くは、最も強固な部品ではなく、最も脆弱な部品から始まります。フィルターハウジングは4層から構成されており、各層にはそれぞれ独自の温度限界があります：

シェルと溶接部： SS304またはSS316L製の容器、フランジ、またはクランプフェルール。.
シールおよびガスケット： 蓋のOリング、ポートガスケット、およびクランプ用ガスケット。.
フィルターエレメント： メディア、エンドキャップ、コア、および支持構造。.
付属品： 圧力計、ベント弁およびドレン弁、ならびに遮断弁。.

熱はこれら4つの要素すべてに同時に作用します。これにより、アセンブリが耐えられる圧力、エラストマーの挙動、粘度が圧力損失に及ぼす影響、そして冷却後に接合部がどれほどしっかりと締め付けられた状態を維持できるかといった点が変化します。.

だからこそ、「ステンレス鋼、高温用」という表示だけでは、購入者にとってほとんど参考にならないのです。同じ材質グレードであっても、仕様によって公表されている定格値は異なります。Lvyuan社は、自社製品について最高90°C、10 barと記載しています。 SS304/316L マルチカートリッジフィルターハウジング, 、ただし、その場合は120°C、10 barでステンレス製インライン・フィルター・ハウジング. 。この差は、鋼材のグレードというよりは、設計、締結方法、シール、および付属品の選択によるものである可能性が高い。実用上の原則として、定格が最も低い部品が、アセンブリ全体の使用限界を決定する。.

ホットサービス用フィルターハウジングの「症状と原因」一覧表

部品を交換する前に、この表を参考にして問題の原因を絞り込んでください。この表には、確認された診断結果ではなく、考えられる原因が記載されています。適切な対処法は、使用されている液体、シール材、および動作サイクルによって異なります。.

症状	高温運転における考えられる原因	まず確認してください	是正の方向性
加熱後の蓋またはクランプからの漏れ	シール圧縮永久ひずみ、不適切なエラストマーの使用、シール面の損傷、熱サイクル後の接合部の緩み	シール材の状態および経年劣化、溝や表面の状態、メーカーの指示に従った閉鎖部の締め付け状態	そのシールは、使用される流体および温度に適した仕様のものに交換し、閉鎖部を再度確実に固定してください。
クールダウン中に発生するリーク	本体、フランジ、ガスケットの収縮に差が生じ、硬化して元に戻らなくなったシール	シールに恒久的な変形が生じているかどうか、ボルトやクランプの状態	シール材またはガスケットの種類を変更する；昇温・冷却速度を見直す
圧力損失は、周囲の環境よりも速いペースで上昇する	粒子負荷の増加（例：蒸気配管内のスケール）、媒体の目詰まり、誤ったベースライン	高温状態で測定されたクリーンエレメントの圧力損失、上流側の汚染源	粗い予備ろ過を追加する；ミクロン単位のろ過精度を再指定する；高温時のベースラインを設定する
下流側の粒子	部品の破損または崩壊、シールが正しく装着されていない、エンドキャップを迂回するバイパス	要素の状態、エンドキャップのシール、カートリッジの形状および適合性	部品を交換し、カートリッジのインターフェースがハウジングと一致していることを確認してください。
変形または潰れたカートリッジ	温度・圧力条件下でエレメントの限界値を超える差圧、およびシャットダウン時の圧力反転	要素の温度および差圧定格；停止手順	剛体要素またはコア支持要素を選択し、逆止弁または手順制御を追加します
溶接部やクランプの接触点の付近に見られるピッチング、変色、ひび割れ	塩化物を含む媒体や洗浄水、ガスケット下の隙間、残留応力	プロセス用水および洗浄水の塩化物含有量；損傷箇所	洗浄用化学薬品の仕様を確認し、塩化物環境での使用を想定して設計された材料を検討してください。
ゲージやベントから液漏れがあり、表示が不安定になる	シェル以下の定格の付属品、ゲージライン内の凝縮水または熱	付属品の定格および取り付け用シール	付属品を筐体と同じ温度に設定してください

高温時にフィルターハウジングから漏れが生じるのはなぜですか？

配管が熱くなったときに発生したり悪化したりする漏れは、ほとんどの場合、シール機構に原因があります。その原因として、3つのメカニズムが繰り返し見られます。.

化合物と温度の不一致。. エラストマーは耐温度範囲や流体との適合性が異なるため、特定の温度に対応しているシールであっても、不適切な媒体では機能不全に陥る可能性があります。その一例として、 Oリングの材質比較一般的な基準を要約すると、水や蒸気にはEPDM、熱や油、化学薬品にはFKMが用いられます。つまり、蒸気配管においてFKMが必ずしも「より高品質な」選択肢であるとは限らず、またEPDMは高温の油には不向きです。選定の判断は、材料群の名称ではなく、特定のコンパウンドのデータシートに基づいて行うべきです。.

圧縮永久ひずみおよび熱サイクル試験。. 高温下で圧縮状態にあるシールは、徐々に復元力を失っていきます。数回の加熱・冷却サイクルを繰り返すと、高温時には密閉できても低温時には漏れが生じたり、その逆の現象が起こったりすることがあります。したがって、頻繁なサイクルを繰り返すことは、同じ最高温度での定常運転よりもシールの寿命を縮める原因となります。.

閉鎖部の設計。. 各ジョイントの種類によって、使用中に緩む様子は異なります。その CUNO式ステンレス製フィルターハウジングサニタリークランプ式閉鎖機構と、ねじ込み式の入口・出口ポートを組み合わせているため、ねじ部のシールにより、確認すべき漏れ経路がもう1つ増えることになる。このステンレス製サニタリーカートリッジフィルターハウジングクランプバンド式のクイックオープン式閉鎖機構とクランプ接続を採用しています。クランプ継手は、清潔で正しく嵌合したガスケットに依存しているため、ガスケットの摩耗や、メーカーの指示を無視した締め付けが、典型的な原因となります。ボルト締めフランジは、ボルトへの均一な荷重と、温度に耐えられるガスケットに依存しています。.

部品を交換する前に、シール材の種類、設置日、熱サイクルの回数、および漏れが熱側か冷側か、あるいはその両方かを記録しておきましょう。そうすることで、通常、分解検査を行うよりも早く原因を特定できます。.

なぜ温度定格と圧力定格は独立していないのか

最大圧力と最大温度が記載されているハウジングであっても、必ずしもその両方を同時に耐えられるとは限りません。蒸気用途では、この2つは物理的に関連しています。そのスピラックス・サーコ製蒸気テーブル 0 bar g における飽和水蒸気の温度は 100°C、3 bar g では 144°C、4 bar g では 152°C、7 bar g では 170°C であることが示されている。.

仮の例を挙げましょう。「10 bar、150°C」と表示されたハウジングが、5 bar gの飽和蒸気配管に取り付けられているとします。この圧力における飽和蒸気の温度は約159°Cであるため、圧力は定格の半分に過ぎないにもかかわらず、配管温度はすでに規定の最大値を超えています。飽和蒸気の場合、10 barと150°Cという最大値は同時に達成できないため、記載された数値が意味を持つためには、圧力と温度を組み合わせた定格値が必要となります。.

蒸気用途の場合は、単に2つの最大値だけでなく、設計温度における許容圧力をサプライヤーに確認してください。その OEM用ステンレス製スチームフィルターハウジング DN50～DN150のフランジ接続、最高温度150°C、最高圧力10 bar、およびベントポートとドレンポートを備えて提供されます。同様の原理は、他の類似の蒸気ハウジングにも適用されます。お使いの配管における実際の蒸気圧力に対して、総合定格が適合していることを確認してください。.

蒸気の品質も重要です。スピラックス・サーコ社によると、飽和蒸気を発生させるボイラーが100%の乾燥蒸気を供給することはほとんどなく、通常、蒸気には水滴が含まれているとのことです。排出されない凝縮水はハウジング内に蓄積し、発熱体にスケールを付着させ、ウォーターハンマーの一因となる可能性があります。ドレンポートとベントポートが設置されていること、設置方向に合わせて正しく配置されていること、および凝縮水管理システムに接続されていることを確認してください。.

高温のガスは、メディアやシールへの弱点を生じさせる。その T型ステンレス製ガスフィルターハウジング PTFE、PP、PES、またはステンレス鋼の媒体で構成することが可能ですが、これらの材料の耐熱性は大きく異なります。そのため、高温の圧縮空気や窒素の配管内では、シェルが耐えきれなくなるよりもかなり前に、エレメントやシールが限界に達してしまう可能性があります。.

スチーム機能においても、ヒーターの選択は異なります。例えば、取り外し可能な焼結金属ヒーターのような堅牢な金属製ヒーターは、フランジ付きステンレス製焼結カートリッジフィルターハウジング, …は、多くのポリマー製媒体とは異なり、加熱下でもその構造を維持します。ただし、剛性があるからといって制限がないわけではありません。ハウジングの定格とは別に、その要素の温度および差圧の限界値について確認してください。.

高い差圧およびヒーター素子の損傷に関するトラブルシューティング

高温環境下における差圧に関する問題には、主に2つの原因があります。1つは、要素への負荷が予想以上に急速に増加している場合、もう1つは、その温度において要素が許容できる範囲を超える差圧が要求されている場合です。.

高い基準を設定する。. 流体の粘度は温度によって変化するため、常温で測定されたクリーン状態の圧力損失は、高温運転時にはそのまま適用できません。運転温度および流量条件下でのクリーン状態の差圧を測定し、その数値に基づいて交換基準点を設定してください。一般的な数値を基準にするのではなく、この測定値に基づいて設定してください。.

その要素の温度依存性の限界を遵守してください。. カートリッジメーカーは、流れの方向や温度に応じた差圧の許容範囲を公表しています。一例として、, ワイン用フィルターカートリッジに関するPall社の運用ガイダンスインサイチュ蒸気処理中のフィルターアセンブリ両端の差圧を0.3 bar gに制限しており、差圧の急激な変化はフィルターを損傷する恐れがあることを警告しています。この指針は特定のカートリッジに適用されるものであり、すべてのエレメントに当てはまるわけではありませんが、そこから得られる教訓は普遍的です。すなわち、蒸気殺菌には、ハウジングの公称定格よりもはるかに厳しい圧力変化の制限が課されるということです。.

カートリッジに到達する粒子負荷を低減する。. 高温配管内のスケールや腐食生成物により、微細なろ過材はすぐに目詰まりしてしまいます。上流側に粗ろ過段を設けることで、ろ過エレメントを保護します。A 衛生用ステンレス製Y型ストレーナー 50～300 μmの目開きを持つ取り外し可能な穿孔バスケットを備えたものは、そのシールや耐圧定格が使用条件に適している限り、液体ラインにおいてカートリッジハウジングの手前でより大きな固形物を除去することができます。.

マルチカートリッジの評価は注意深く読んでください。. 1つのカートリッジでは流量を満たせない場合、次のようなハウジングが用いられます。衛生用マルチカートリッジハウジング負荷を分散させます。そのページには10 barおよび150°Cと記載されていますが、許容条件は選択したカートリッジやシール材によって異なることが注記されています。これは、ハウジングの定格値を読む上で正しい考え方です。また、大型のアセンブリほど、加熱・冷却の均一性が低下するため、シールやエンドキャップがピーク時の条件だけでなく、サイクル全体に適しているかを確認してください。.

温度上昇に伴う腐食とひび割れ

温度が高くなると、常温条件下では許容範囲内である腐食メカニズムが加速されます。オーステナイト系ステンレス鋼製のハウジングにおいては、塩化物応力腐食割れが最も重要な腐食現象です。. アレイマによる応力腐食割れに関する技術ガイダンスによると、塩化物による割れは通常60°C（140°F）以上で発生し、ASTM 304および316オーステナイト系鋼は、塩化物含有量が極めて低く、温度も低い場合でも、この割れに対する耐性が限られているという。.

これに伴い、2つの実務上の示唆が導かれる。.

304から316Lへのグレードアップだけでは、塩化物クラックの問題は解決しません。. 316Lグレードは、一般的な孔食および隙間腐食に対する耐性を向上させていますが、Alleimaのガイダンスでは、いずれのグレードも応力腐食割れに対する耐性は限定的であると説明されています。塩化物を含む環境下で使用中に、ハウジングが溶接部やクランプの接触点の付近で亀裂を生じた場合、その対策としては、塩化物の発生源、応力、および温度を管理するか、あるいはその環境向けに設計された材料の使用を検討することが挙げられます。.
洗浄水はプロセス流体として扱われます。. 高温CIPや塩素水を用いた殺菌サイクルを行うと、製品中に塩化物が含まれないハウジングに塩化物が混入する可能性があります。ガスケットの下に蓄積する残留物を含め、洗浄薬剤の全成分を確認してください。.

研磨、不動態化、および電解研磨を行うことで、堆積物や隙間腐食が発生する箇所を減らすことはできますが、それだけでハウジングを完全に腐食から守れるわけではありません。高温の塩化物環境にさらされる可能性がある場合は、溶接および表面仕上げに関する文書を請求してください。.

サーマルサイクリング、切り替え、および安全な開放

熱サイクルは、ピーク温度とは別に故障の原因となります。これは、サイクルごとにシール、クランプ、フランジ、および計器が動いてしまうためです。.

連続稼働型デュプレックスシステム。. A 衛生用ステンレス製デュプレックスフィルターハウジングこれにより、一方のバスケットチャンバーが稼働している間に、もう一方のメンテナンスを行うことが可能となり、設備の完全停止を回避できるほか、ラインの熱サイクルを低減できます。Lvyuan社はこの構成を6 bar、100°Cで公表しているため、温水や温液体の用途には適していますが、前述のような高圧蒸気用途には適していません。切り替えを行う前に、予備のチャンバーを徐々に所定の温度まで加熱し、排気を行ってください。.
移動式スキッド。. A 移動式ステンレス製ろ過カートハウジング、遠心ポンプ、サニタリー配管、および計装機器を組み合わせたものです。公表されている使用限界は6 barおよび80°Cですが、同ページには、これはカートリッジ、シール、および運転条件によって左右される旨が記載されています。高温移送や高温洗浄に使用されるカートは、ハウジングではなく、ポンプのシールや計装機器によって使用制限を受ける場合があります。.
高温のハウジングを開ける。. 閉鎖部を開ける前に、ハウジングを隔離し、減圧して冷却し、ベントを使用して圧力がゼロになったことを確認してください。バルブが閉じた後も、高温の液体や蒸気が内部に閉じ込められている可能性があります。現場のロックアウトおよび圧力機器に関する手順、ならびに当該モデルの製造元マニュアルに従ってください。.

高温作業用のハウジング形式の選定

すべての高温用途に最適なハウジング形式というものは存在しません。この表には、Lvyuanが各製品ページで公表している最大圧力および温度、ならびに高温用途における主な注意点が記載されています。これらはメーカーが公表している最大値であり、独立した試験結果ではありません。実際の使用条件における圧力と温度の組み合わせに合わせて、必ず確認を行ってください。.

収納形式	公表されている最大値（サプライヤーの製品ページ）	代表的な高温環境での使用	主な監視ポイント
フランジ付きマルチカートリッジ式蒸気ハウジング	10 bar / 150°C	プロセス蒸気配管の保護	蒸気飽和温度と指定圧力の関係；凝縮水の排出
T型シングルカートリッジガスハウジング	10 bar / 150°C	圧縮空気、窒素、プロセスガス	シール材および媒体の限界；ガスが冷却されると凝縮液が発生する
衛生用マルチカートリッジハウジング	10 bar / 150°C	衛生的な液体ろ過	カートリッジおよびシールの許容限界値は、ハウジングの許容限界値よりも低くなる場合があります
CUNO式シングルカートリッジハウジング	10 bar / 120°C	工業用液体ろ過	蓋のシール性とネジ口部の気密性
ステンレス製インラインハウジング	10 bar / 120°C	液体カートリッジろ過	シール材（シリコーン、EPDM、FKMから選択可能）と流体の相性
衛生用Y型ストレーナー	10 bar / 120°C	粗ろ過	ガスケットおよびカバーのシール；バスケットの清浄度
衛生用二重構造ストレーナーハウジング	6 bar / 100°C	連続粗ろ過	バルブシールおよび切り替え手順
SS304/316L製マルチカートリッジハウジング	10 bar / 90°C	大容量液体ろ過	その範囲における最低温度限界；熱容量が大きい
移動式ろ過カート	6 bar / 80°C	携帯型または据え置き型の液体ろ過	ポンプのシール、計器、およびホースまたはチューブの許容限界

前述のサニタリー用シングルカートリッジおよびフランジ付き焼結カートリッジハウジングについては、製品ページに圧力や温度の上限値が記載されていないため、これらの定格についてはサプライヤーに問い合わせてください。.

最高定格のものが、必ずしも最適な選択とは限りません。最高使用温度が高いハウジングでは、異なるシール、フランジクラス、または発熱体が必要になる場合がありますが、実際の問題がサイクル頻度、塩化物の発生源、あるいはカートリッジの差圧制限にあるのであれば、そうした要素は一切役に立ちません。より適切なアプローチは、まず通常時および最悪時の温度を含む実際の使用条件を明確に定義し、それを確実に満たすリスクが最も低い構成を選択することです。.
