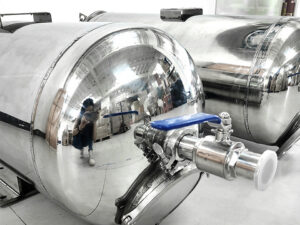

再注入・再利用施設向け生産水精製ハウジング

しかし、この最後の工程は、通常、生成水処理プロセス全体の中で最も厄介な責任を背負っています。不安定な固形物の堆積、オイルスラグ、硫化鉄、破片、バイオフィルム、劣化粒子、温度変動、圧力変動に加え、スキッドを流出事故現場に変えてしまうことなくカートリッジの交換を完了させなければならないオペレーターの存在などです。.

それなのに、なぜその住宅は今でもまるで鉄のバケツみたいな形をしているんだろう？

私の見解は率直です。設置された水洗浄用不動産は、単なる製品容器ではありません。それは注入性保護ツールであり、膜の保険プランであり、メンテナンスシステムであり、そして――定義が不適切な場合には――バイパス、錆、カートリッジの破損、および予期せぬ停止を繰り返し引き起こす原因となります。.

だからこそ、石油・ガス分野向けのカートリッジフィルターは、汎用カタログから選ぶのではなく、プロセス機器として設計される必要があるのです。.

「人工水による仕上げ」こそが、ビジネスの経済性が真に発揮される分野である

米国電力局によると、生産水のほぼすべては地下に注入されており、残りは処理されて再利用または地表への放流に供されているという。このため、ブライトニング技術は、主要な処分方法と新興の再利用市場の両方に適しているが、それぞれの用途に応じた処理目標は互換性がない。.

その量は決して少なくない。2024年の米国地質調査所（USGS）によるイーグル・フォード開発に関する分析によると、石油井から生産される地層水は、生産された原油量%あたり平均約60%と推定され、一方、ガス井では、ガス10億立方フィートあたり約100万ガロンの開発水が排出されるとされた。 この規模でのろ過ミスは、単なるメンテナンス上の煩わしさにとどまらず、物流や生産上の問題へと発展してしまう。.

ニューメキシコ州では、産業界からの圧力が高まっている。ロイター通信は2024年9月、同州の石油・ガス開発プロセスで発生した水のうち、85%以上がドライバーによって再利用された一方、2024年末までに廃棄目的の輸出量は1日あたり300万バレルを超えると予測されていると報じた。 あるパイロット処理プロセスでは、膜式固形物除去に続いて蒸留を行う手法が採用されたが、処理水のコストは依然として$2バレル以上であり、目標値は$1とされていた。このコスト差こそが、前処理の信頼性が重要視される理由である。.

「住宅はセラピー列車ではない」

浄水装置は、すべての不純物を除去するわけではありません。この装置は、所定の循環、圧力、温度、および化学的曝露条件下で、浮遊物質の特定の部分を捕捉する構成要素を備えています。 溶解塩、大量の溶解有機物、およびNa+、Cl−、Ca2+、Ba2+、Sr2+などのイオンは、通常、従来のカートリッジ式または多孔質媒体による精製処理を経ます。.

その違いは重要です。.

設計上の水質改善処理は、通常、油水分離、浮上処理、ハイドロサイクロン、沈殿処理、媒体ろ過、酸化処理、化学的沈殿、あるいはこれらの組み合わせの後に実施されます。 その役割としては、再注入前の最終的な浮遊物質の除去、限外ろ過や逆浸透前の保護ろ過、あるいは再生水再利用システムにおける貯水施設や配水設備の保護などが挙げられる。.

その結果、この不動産は、問題なく以下の6つの要件を満たさなければなりません。すなわち、流れを均一に分配すること、すべてのカートリッジを密閉すること、圧力範囲に耐えること、腐食に耐えること、安全な通気・排水配管を確保すること、そして定期的なメンテナンスを可能にすることです。 名目上のミクロン定格だけでは、変形したチューブシート、損傷したOリング、不適切なカートリッジの嵌合、あるいは内部のバイパス経路といった問題を補うことはできません。.

再注入と再利用は、まったく同じ責任ではありません

再注入を目的とした生産水処理は、開発との適合性と注入性を中心に構築されています。この取り組みは、孔隙の喉部を閉塞させたり、フィルターケーキを形成したり、坑口圧力を上昇させたり、サワー化を促進したりする可能性のある、浮遊固形物、油滴、沈殿スケール、細菌、および錆の生成物を抑制することを目的としています。.

その結果、設計された水再注入システムには、単に排出水の濁度数値が低いという条件以上の要件が求められます。圧力、温度、滞留時間、および水源の状況が変化しても、ろ過された水が化学的に適切な状態を確実に維持できるという証拠が必要となります。.

再利用により、最終処理段階が変化する。 水圧破砕に再利用される水は、硬度、鉄分、硫酸塩、微生物、および化学的適合性が適切に管理されていれば、高い総溶解固形分（TSS）に耐えることができます。一方、鉱区外での工業用または農業用として供給される水は、有機物、毒性、放射性核種、塩分濃度、および用途固有の制限など、はるかに大きな規制上の負担に直面します。.

規制上の懸念は現実のものだ。 2024年5月にニューメキシコ州で行われた公聴会において、当局者は、どのスクリーニングと処理の組み合わせが安全を確保できるかを州がまだ特定できないため、処理済み・未処理を問わず、生成水の放出を当初は禁止しつつ、試験的・実証的な取り組みを許可することを提案した。これは反技術的な姿勢ではない。それは、澄んだ水が即座に安全な水であるかのように思い込むことに対する警告である。.

注入能力を静かに損なう汚染物質

目に見える不純物は砂です。高価な製品では、こうした不純物は通常、ほとんど目立ちません。.

硫化鉄（FeS）は、軟らかい黒色の固体を形成し、ろ過材を急速に目詰まりさせる可能性があります。硫酸バリウム（BaSO₄）および硫酸ストロンチウム（SrSO₄）は、不適切な水と混ざると沈殿することがあります。 炭酸カルシウム（CaCO₃）は、圧力、温度、アルカリ度、および二酸化炭素濃度の変化に反応します。劣化により、酸化鉄や金属片が混入します。硫酸塩還元菌は、バイオマスを生成し、H₂Sに関連する問題を引き起こす可能性があります。再浮上した油は層を形成したり、ろ過可能な粒子として分離されたりして、圧力損失曲線を変化させることがあります。.

そして、化学反応の各段階。.

USGSの「全国生産水地球化学データベース」には、約18,000本の石油、ガス、および塩水井に関する情報が収録されています。さらにUSGSは、生産水サンプル全体において、ホウ素、臭化物、バリウム、ラジウム、初期塩分濃度、およびその他の各種指標に著しいばらつきが見られると報告しています。 したがって、1つのグラブサンプルから抽出された試料は、運用範囲ではなく、写真から選定されたものとなります。.

「高い粉塵捕捉能力」を謳う、見栄えの良いサプライヤーの保証書よりも、差圧、流量、温度、油分・グリース、濁度、総懸濁固形物、粒子径、鉄、硫酸塩、バリウム、硬度、pH、および細菌に関する30日分のデータを見たいと思います。“

最も効果的な水質改善プロジェクトは、平均値ではなく、その変動性に基づいて選定されます。.

生産水用フィルターの選定方法

カタログではなく、故障モードから始める。.

処理水の終点を指定する

再注入については、注入性の基礎データ、感度の評価レベル、粒子径分布、および混合水に関する適合性調査を入手してください。.

膜の上流側での再利用については、膜層のサプライヤーが許容する最適な固形分および油分の充填量を定義してください。貯蔵または移送については、その設備が沈殿物の制御、ポンプの保護、あるいは最終的な障壁としての役割を果たすものであるかを明記してください。.

圧力エンベロープを正しく定義する

レイアウト圧力は、通常の動作圧力とは異なります。.

ポンプの遮断水頭、出口閉塞状態、熱膨張、洗浄応力、過渡的なスパイク、および汚れが付着した部分が発生しうる最大差応力を考慮に入れる。配管ラインの耐圧性能は高く評価されていても、早期に破損する要素が組み合わされている場合、そのシステムは依然として脆弱である。.

金属組織を実際の化学組成に合わせる

316Lステンレス鋼が主流ですが、一般的であるからといって、世界中で使われているわけではありません。.

塩化物濃度、温度レベル、H₂S、CO₂、酸素の供給、洗浄用化学薬品、溶接上の問題、隙間、および静止領域はすべて、材料選定に影響を及ぼします。 過酷な使用条件下では、二相系またはスーパー二相系ステンレス鋼、ライニング処理された炭素鋼、繊維強化ポリマー、あるいは非金属製の内部構造材の使用が正当化される場合がありますが、それぞれに固有の製造、接地、圧力、検査、および修理に関する課題が生じます。.

シール類をプロセス要素として扱う

EPDM、FKM、PTFE、およびその他のシール材は、炭化水素、酸化剤、酸、アルカリ、温度、減圧に対してそれぞれ異なる反応を示します。.

シール材、硬度、認証要件、予備部品の仕様、および交換周期を明記してください。見積書に「バイトン」とさりげなく記載されているだけでは、到底不十分です。.

バイパス機能のないカートリッジインターフェースが必要

カートリッジの長さによる抵抗、エンドキャップの形状、スプリングの圧縮状態、ナイフエッジ式またはフラットガスケット式のシール、チューブシートの単調性、固定レイアウト、およびセットアップ誤差による危険性を確認してください。.

複数のカートリッジが設置されている物件の場合、1つの部品が正しく取り付けられていないだけで、コンセントの回路全体に知らぬ間に悪影響が及ぶ可能性があります。.

船舶内部でのレイアウト保守

回収されたガスはどこへ送られるのか尋ねてください。汚れた液体はどこへ排出されるのか尋ねてください。充填済みのカートリッジを安全に持ち上げることができるかどうか尋ねてください。ドライバーがカートリッジを開ける前に、内部に圧力がないことをどのように確認しているのか、具体的に尋ねてください。.

それでは、トラブルが発生している間、午前2時には何が起こるのか尋ねてみてください。.

低圧のパイロット作業や特殊な固形物の捕捉には、, 液体溶液用焼結PEフィルター カスタマイズ可能な透水性の代替案となる可能性がある。これに関連する 反動洗浄可能なPEフィルターエレメント 0.2～140 µmの精度範囲、120～600 mmの長さ、および従来の5 µmのオプションが記載されています。 これらの数値は予備的なスクリーニングには有効ですが、崩壊応力、化学的適合性、完全保持性、抽出物、洗浄上の制限、および生産水によるファウリング傾向の検証に代わるものではありません。.

個人に合わせたジオメトリ設計により、不快なスキッドの制約を解消できます。提供される OEM用焼結プラスチックフィルターの規格 UHMWPE、HDPE、PP、PA、PTFE、チューブ、プレート、ポール、キャップ、および特殊形状の部品で構成されています。しかし、材料の種類はあくまで最初の検討事項に過ぎません。細孔内の流体循環、機械的支持、温度レベル、固定方法、圧力サイクル、および洗浄性が、その部品がソリューションに適しているかどうかを決定づけます。.

「特徴」と「素材」を混同しないでください。A 透水性プラスチック製セルフシールフィルター 臨床用ドレナージバッグの排液および液体の封止を目的として製造されたものは、PEを使用し、50 kPaを超える圧力下で動作する場合があるが、それだけでは高圧産水素子とはみなされない。.

似たようなポリマー。異なる用途。.

再注入と不動産の再利用の対比

決定要因	再注入サービス	破砕用水の再利用	フィールド外での再利用に向けた前処理	不動産効果
主な目的	開発の注入性を確保する	シールドのブレンド、ポンプ、および化学的性質	高度な処理および最終用途の保護	マイクロンスコアの前にエンドポイントを指定してください
微粒子による主な危険性	砂、FeS、範囲、劣化固形物、バイオマス	浮遊物質、鉄、レンジ前駆体	微細な固形物、油滴、速度の向上	段階的な浄化や二重浄化について考えてみてください
液化塩	通常、適切であれば受け入れる	化学的な許容範囲内では一般的に許容される	下流での除去が必要となる場合が多い	カートリッジの洗浄は脱塩ではない
皮脂コントロール	毛穴の詰まりやフィルターの付着を防ぐ	プロシージャ間の干渉を防ぐ	安全な膜と最終的な水質	TSSだけでなく、油分の含有量も確認する
プレッシャー勘定	一般的に高く、変動が大きい	中程度から高い。場所によって異なる。	均等化後に削減されることが多い	上昇、遮断、および汚れたエレメントによる差圧を含める
推奨される走行設計	継続的かつ高密度なスケジュール	プロジェクト型または継続型	安定した供給から丁寧な処理まで	デュプレックス物件は、より高い資本コストが必要となる可能性がある
認識統計	注入性、応力上昇、固体の流動	効率とデバイス防御の融合	膜のファウリング、中毒、最終用途への適合性	販売店の品質とΔPを互いに表示する

ニューメキシコ州の事態が、真の交通渋滞の実態を浮き彫りにしている

技術は進歩している。自信の回復はそれより遅い。.

2024年4月、米国エネルギー省は、「国家水資源推進同盟（National Alliance for Water Advancement）」の第2フェーズに対し、5年間で$75百万を拠出することを発表した。この取り組みは、海水淡水化および水の再利用にかかるコストとエネルギー需要の削減に重点を置いている。 この資金提供の決定は、水再利用が単一の画期的な膜技術に依存するものではなく、統合的な処理、供給、監視、残留物の管理、および現場での検証を必要とするという点で、重要な意味を持ちます。.

さらに、ニューメキシコ州のパイロット事業は厳しい現実を浮き彫りにしている。すなわち、処理プロセスを経て目に見えて澄んだ水が生成されたとしても、規制当局や近隣住民、運転手たちは、未特定化合物、放射性核種、残留廃棄物、そして長期にわたる被ばくについて依然として懸念を抱き続けているのだ。.

ロイター通信は、膜ろ過と浄化技術を用いた試験運用について報じた。その一方で、濃縮された錆色の残留物は処分井戸に送り返された。水はきれいになったが、廃棄物は消え去ったわけではない。.

そこで、研磨ハウジングがその役割を果たします。安定した最終浄化により、高価な下流装置への固形物による衝撃を最小限に抑え、定量化可能な障壁を形成し、物理的な検査ポイントを提供します。.

とはいえ、計測機能は実装すべきである。.

少なくとも、入口圧力と出口圧力、差応力、流量、温度、高ΔPアラームシステム、サンプリングポート、ベント、ドレンパイプ、およびカートリッジのトレーサビリティは確保したい。.

情報も証拠もない。.

不動産市場を盛り上げる「理想的な」生産水の厳しい現実

最も効果的な不動産とは、分厚い販売パンフレットが添えられている物件のことではない。.

このシールは、汚れた溶液中でも安定性を維持し、予測可能な最終差圧に達し、作業者を閉じ込められた圧力やH₂Sにさらすことなく開放でき、継続的に調達可能なカートリッジに対応し、塩化物・温度・サワーガスの混合環境下でも予期せぬ錆の発生なく耐えうるものです。.

私は、3つの主張に対して懐疑的です。.

まず、グレード、劣化基準、溶接仕様、およびパッシベーションに関する文書が記載されていない「ステンレス鋼」。.

第二に、「5ミクロン」という表記について、公称値と絶対値の性能比較や、指定された試験方法が示されていない。.

第三に、実際の厚さと温度レベルにおける「高流通量」の、クリーンおよびダーティな圧力損失曲線がないこと。.

正式な見積依頼書には、型式および使用圧力、型式および使用温度範囲、流量範囲、水質分析、固形物負荷量、粒子径分布、油分およびガス成分、H₂Sおよび二酸化炭素、塩化物、 pH、洗浄用化学薬品、危険区域の要件、接続要件、腐食許容値または材料基準、カートリッジ寸法、性能定義、最大差圧、閉鎖方式、設置要件、規格要件、試験報告書、および予備部品の要件。.

それは大変そうですね。.

いいですね。.

よくあるお問い合わせ

生産水の輝度向上とは何ですか？

生産水のポリッシング処理は、マス分離工程の後に実施される最終的な固形物および液滴制御段階であり、先行する処理工程では確実に除去できなかった浮遊物質、遊離油、腐食生成物、スケール片、および生物由来の固形物から、射出井、下流側の膜層、貯蔵システム、あるいは再利用プロセスを保護するために用いられます。.

これは一般的に、単なる障害物としての役割を果たすものであり、完全な水処理プロセスというわけではありません。その効率は、不動産の密閉性、充填材の粒度、負荷プロファイル、上流側の化学的条件、および運転者による交換技術に依存しています。.

生産水の浄化施設は、一体どのように選べばよいのでしょうか？

生産水のろ過装置を選定する際には、その定格圧力、湿潤部用材料、シール材の耐薬品性、接続規格、カートリッジ形状、循環流量、差圧限界、および保守方法を、現場の実際の水質、水温、固形物負荷量、運転圧力、想定される問題、および要求される処理水の最終品質基準に合わせて選定する必要があります。.

その後、清浄水という前提ではなく、実際の水質に基づいてこの設定を確認してください。ΔPと処理量、および出口の固形物量を追跡し、フィルターが正常に機能しているか、バイパスが発生しているか、あるいは故障しているかをチームが把握できるようにしてください。.

造水による再注入において、最適なミクロンスコアはどれくらいですか？

生産水の再注入に関する世界最高レベルのマイクロンランクというものは存在しません。なぜなら、適切なカットオフ値は、地層の細孔・喉部の挙動、粒子径の分布、原油の混入、注入能力の背景、ろ過性試験の結果、およびそのランクが公称値か絶対値かといった要因に依存するためです。したがって、サプライヤーが提示する単一の数値は、あくまで出発点となる主張であり、設計の根拠とはなりません。.

供給物中の固形分濃度が大きく変動する場合、段階的な計画では、ある非常に重要な側面を見落としてしまう可能性があります。パイロットスクリーニングでは、処理能力、圧力上昇、固形分の通過状況、カートリッジの寿命、および注入性の反応を評価する必要があります。.

不動産物件の生成水による仕上げ洗浄に、ステンレス鋼は適していますか？

ステンレス鋼は、選定された品質、溶接品質、不動態化、塩化物への直接曝露、温度、硫化水素濃度、二酸化炭素含有量、および洗浄薬品が、実証済みの耐食性範囲内に収まっている場合、生成水のポリッシングに最適である。 316Lが一般的に使用されますが、高塩化物濃度や酸性溶液の場合は、より耐食性の高い合金やライニングが必要となる場合があります。.

その決定は、実務上の慣例ではなく、劣化状況の評価に基づいて行われるべきである。隙間、詰まった排水管、酸素の侵入、および異種金属間の接触といった要因は、本来は妥当な材料選定であってもその有効性を損なう可能性がある。.

カートリッジハウジングで生産水を脱塩することは可能ですか？

ハウジングの清掃を行っても、生成水から塩分が除去されることはありません。これは、カートリッジや多孔質媒体によるろ過では、主に浮遊粒子や分散した液滴が除去される一方で、Na+、Cl−、Ca2+、Mg2+、Ba2+、Sr2+ などの液状イオンは通過してしまうためです。 脱塩には、膜、精製、蒸発、あるいはその他の塩分離技術といった、別の手順が必要となります。.

海水淡水化装置は、固形物、油分、スケールの急速な堆積、および有機物質の影響を受けやすいため、この不動産は依然として必要となる可能性があります。適切な前処理を行うことで、ファウリングのリスクを低減し、下流工程への供給を円滑にします。.

「水」の修正を行う前に、不動産を改めて定義してください

一般的なフロー価格ではなく、実際の運用条件を明記した仕様書を送付し、サプライヤーに対してその各項目について具体的に対応するよう求める。その内容には、水質、掘削ビットに関する情報、油分含有量、応力過渡現象、温度、洗浄方法、カートリッジの効率、予想される交換間隔、規格要件、およびオペレーターのアクセス性を盛り込む。.

次に、証拠を要求してください。具体的には、図面、材料証明書、応力解析、カートリッジの適合詳細、シール要件、ΔP曲線、検査記録、および設置計画書などです。.

人為的な水換え。.

このハウジングは、以下の変数になってはなりません。.
