飲料充填ラインのプレフィルターおよびファイナルフィルターに関するP&ID図

境界線を引いてみましょう。飲料用ろ過システムのP&ID図が、「プレフィルター」と「ファイナルフィルター」と表示された2つのボックスで終わっている場合、充填機に処理済みの製品が供給されるかどうか、オペレーターが故障したカートリッジを隔離できるかどうか、洗浄液が製品と接触するすべての表面に届くかどうかといった判断事項が省かれてしまいます。.

その図は、一体具体的に何を制御するためのものなのでしょうか？

私はP&IDを、物理的な経路や運用上の決定事項を記録したものとして扱っています。 P&IDには、供給源、ポンプ、フィルターハウジング、バルブ、計器、ドレン、ベント、洗浄用接続部、サンプリングポイント、および充填インターフェースが明記されている必要があります。また、許容される状態（生産、洗浄、殺菌、完全性試験、フィルター交換、および故障対応）が明確に理解できるように記載されている必要があります。.

この基準が厳しいのは、「飲料」という範疇には互いに相容れない製造工程が含まれているためです。ボトル入り水、果肉入りのジュース、炭酸飲料、ワイン、そして無菌充填された低酸性飲料は、同じフィルターの配置順序や同じハザード管理手法をそのまま適用することはできません。これら5種類すべてに適用できるように整然と描かれた図面であっても、そのいずれかを安全に製造するには、あまりにも曖昧すぎる可能性があります。.

各フィルターの役割は何ですか？

プレフィルターは下流の工程を保護し、最終フィルターは充填前に指定された最後のろ過作業を行います。. それらの義務は個別に明記されなければならない。.

上流側のスクリーンやバスケットは、ポンプを損傷させたり、より微細なろ過材の処理能力を超えたりするような大きさの破片を捕捉することができます。バッグフィルターや深度型カートリッジは、最終フィルターの寿命を縮める原因となる粒子や濁りを低減することができます。最終段階のフィルター要素としては、ポリッシングカートリッジ、微生物除去用に選定された膜、あるいはその他の検証済みの処理装置が用いられます。その種類は、製品、対象となる汚染物質、およびプロセスの残りの部分によって異なります。.

「5 µmのプレフィルター、0.2 µmの最終フィルター」とだけ記載され、定格方法、対象となる微生物や粒子、製品マトリックス、および性能を検証するために使用された試験が定義されていない仕様書については、私は却下するだろう。公称粒子捕集サイズと、検証済みの微生物捕集性能の主張は、異なる記述です。同様に、膜カートリッジと、それを収納するハウジングも別物です。.

過酷な上流での使用には、配管内のゴミ用ステンレス製バスケットストレーナー検討に値する製品カテゴリーです。リンク先の製品は、産業用パイプラインの保護を目的としており、粗いメッシュまたは穿孔のいずれかを選択可能です。それは ではない 衛生的な充填ラインにおいて、製品と直接接触させるのに適しているかどうかを確認してください。そのような装置を製品の流通経路に設置する前に、洗浄性、表面仕上げ、シール部、排水性、耐圧性能、および必要な食品接触関連の書類を確認してください。.

同様の条件は、aについても適用されます。前段ろ過用サイドエントリー式ステンレス製バッグフィルターハウジング. 工業用プレフィルターとしての役割は、より微細なろ過工程の上流に設置する場合に理にかなっているかもしれませんが、その密閉構造、入口形状、バッグシール、および洗浄方法については、製品ごとに検討する必要があります。ステンレス鋼を使用しているというだけでは、衛生的な設計仕様とはみなされません。.

記号を描画する前に、プロセスの境界を設定してください

上流側で明確に特定できる最後の容器から開始し、充填口で終了します。製品、水、洗浄液、殺菌剤、ガス、または周囲の空気がその境界内に流入する可能性のあるすべての箇所に印を付けます。次に、各経路が生産中、洗浄中、あるいはその両方の状態で存在するかどうかを確認します。.

単純な非炭酸飲料ラインの場合、作業順序としては、供給タンク、移送ポンプ、必要に応じて粗ろ過、プレフィルター、最終フィルター、充填機への制御された移送、そして充填ヘッドといった流れが考えられます。この文は、あくまで出発点となる仮説です。これだけでは、熱処理工程、脱気装置、ブレンドタンク、バッファタンク、炭酸注入工程、あるいは無菌境界の位置については決定されません。.

筐体を選定する前に、図面パッケージに関する5つの運用上の事実を確認しておきたい：

製品および関税： 飲料の組成、固形分含有量、粘度範囲、温度、および特定された危険因子または品質目標。.
需要： 最大充填流量、通常流量、起動時の流量、および生産運転の継続時間。.
治療に関する主張： 最終段階において何を除去または低減することを目的としているのか、そしてその主張を裏付ける証拠は何か。.
お手入れ方法： 手作業による除去、定置洗浄（CIP）、熱水、化学的消毒、必要に応じて蒸気、および許可された手順。.
処分： フィルターのアラーム、完全性試験の不合格、バルブ位置の不一致、または衛生管理上の不具合が発生した場合、製品にはどのような影響が生じるのでしょうか。.

1時間あたり20,000本のペースで稼働し、各ボトルの容量が600 mLの充填機について考える。その公称液体需要量は 12,000 L/h. この計算は有用ですが、フィルターの選定結果そのものではありません。起動・停止、再循環、粘度、汚れの付着、利用可能なポンプ揚程、およびカートリッジの耐用年数に対する余裕を考慮することは、依然として重要です。室温での清浄水流量のみを提示するサプライヤーは、より簡単な質問に答えたに過ぎません。.

衛生用フィルターの配管・計装図には何を記載しなければならないか

信頼性の高いボトリングラインのフィルター配置図では、各段階に固有の機器タグと測定可能な圧力損失が割り当てられます。実用的な慣例として、プレフィルターの直前にP1、プレフィルターと最終フィルターの間にP2、最終フィルターの直後にP3を配置することが挙げられます。そして P1 − P2 はプレフィルターの差圧を表しており、一方、 P2 − P3 最終フィルターの差圧を表しています。.

この区別は重要です。図面に、両ハウジングの上流側に1つの圧力計のみが示され、下流側にも別の圧力計が示されている場合、総圧力損失が上昇しているだけでは、どの要素に負荷がかかっているかをオペレーターが確実に判断することはできません。P2とハウジングの間にホース、バルブ、または計器接続部がある場合、一見単純に見える計算であっても再確認が必要です。タップの位置も測定の一部です。.

P&IDには、以下の事項を明記する必要があります：

流れ方向、ライン番号、公称サイズ、材質、および製品と接触する境界。.
各ハウジングに遮断弁を設置し、意図しないバイパスを防止するための手順を文書化すること。.
評価を行うために必要な位置に設置された圧力計 それぞれ フィルタ段階；制御システムがアラームを発したり、傾向を記録したりする必要がある場合、現地の計器だけでは不十分な場合があります。.
差圧アラーム（高）で、設定値は選択された要素およびプロセス条件に基づいて設定されます。.
適切な高所に設けられた通気口と、適切な低所に設けられた排水口、およびそれらの安全な排水先。.
明確な衛生管理方法が定められ、目的が特定されたサンプリング地点。.
CIPの供給経路、戻り経路、および隔離経路。これには、閉じ込められた区間の洗浄および排液方法も含まれる。.
試験可能な最終膜が指定されている場合、接続部の完全性試験を行う。.
油圧設計上必要とされる場合、リリーフ機能または過圧保護機能を備える。.
バルブの故障位置、許容状態、インターロック、および計器の故障時に講じる措置。.

また、図の横にバルブ状態マトリックスも記載してほしい。P&IDからは何がわかるのか できる 接続されていること。行列は演算子に何を かもしれない 生産、CIP、洗浄、試験、および保守の各工程で接続される。手動バルブによって、ろ過されていない製品を最終エレメントを迂回させて充填機へ送り込むことができる場合、その可能性を明確に示すための表示を図面に明記する必要がある。.

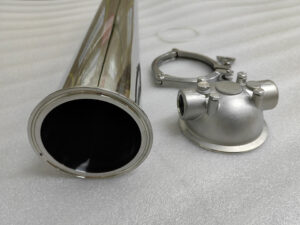

A ステンレス製のシングルカートリッジ式フィルターハウジングコンパクトなフィルター段について議論する際、有用な参考資料となり得ます。しかし、エンジニアがカートリッジのインターフェース、シール材、圧力および温度の限界値、排水性、接続方式、洗浄手順を指定しない限り、ハウジングの選定は不完全です。「カートリッジが1本収まる」ということは、「検証済みの最終バリアを提供する」ことを意味するわけではありません。“

プレフィルターは、衛生面での負担を伴う経済的な制御手段である

予備ろ過は、最終フィルターの早期目詰まりを防ぐための安価な予防策となり得ます。しかし、その一方で、容器が1つ増え、ガスケットの接合部が2か所増え、製品が滞留し、洗浄時間が長くなり、オペレーターが誤ったエレメントを取り付ける可能性も生じます。単に標準的なスキッドの図面にたまたまスペースがあったという理由だけで、ろ過段を追加すべきではないと思います。.

まずは固形物と故障モードを確認してください。ポンプの上流で時折大きな異物が混入する問題であれば、粗目のストレーナーが適している可能性があります。一方、持続的な濁りや高いコロイド負荷が問題である場合、ストレーナーだけでは最終的な膜の耐用年数を延ばす効果はほとんどありません。また、プロセスで繊細な風味成分や意図的に残されたパルプが含まれている場合、過度に強力な前処理を行うと、飲料そのものの風味が変化してしまう可能性があります。.

A 洗浄可能な焼結金網フィルターカートリッジまたはステンレス製プリーツカートリッジ適合性および洗浄に関する検討を行った上で、特定の上流工程における固形物処理用途に適している可能性があります。いずれの製品も、単に金属製である、あるいは公表されているミクロン単位の細かさが記載されているという理由だけで、微生物に対する最終的なバリアであると見なすべきではありません。用途を明確にし、製品を試験し、その結果を記録してください。.

ここで、ビジネス上の厳しい問いが浮かびます。メディアの交換、残留製品、水、薬剤、人件費、ダウンタイムなどをすべて考慮した場合、プレフィルターをもう1つ追加することで、販売可能な1リットルあたりの総コストは削減されるのでしょうか？エレメント1個あたりの購入価格が安いからといって、その総コストについて何も示唆するものではありません。ベンダーには、実際の飲料を代表的な温度と流量で用いた試験を実施してもらい、定義された交換時点まで圧力損失と処理量を記録するよう依頼すべきです。.

最終的な膜は、その性能が実証できる場合にのみ対照群となる

瓶詰め前の最終段階にある膜フィルターには、ある不都合な事実が潜んでいます。それは、カートリッジが正しく仕様指定されていても、取り付けミスや破損、バイパス、汚染、あるいは検証済みの使用条件外の環境にさらされる可能性があるということです。したがって、P&IDは単に配置を示すだけでなく、検証を支援するものでなければなりません。.

膜の性能評価は、製品およびその除去性能に関する主張と密接に関連していなければなりません。参考までに、ある大手ろ過装置メーカーは次のように説明しています。 0.45 µm そして 0.2 µm ボトル入り水の微生物安定化および高保持率用途向けの選択肢、ならびに完全性試験が可能な設計。これらの数値は特定の製品や用途に関するものであり、すべての飲料に当てはまる普遍的なルールではありません。:chatgpt-content-reference{index=”0″}

最終的な膜の完全性が重要な場合、その湿潤、隔離、試験、通気、排水、および再稼働までの手順を示してください。順流試験および圧力低下試験は確立された非破壊試験手法ですが、許容試験圧力および合格基準値は、特定の膜およびアセンブリごとに異なります。温度、上流側の試験容積、および試験用ガスの選択は、結果に影響を与える可能性があります。 :chatgpt-content-reference{index=”1″}

この単純な質問に答えるためには、図面と操作手順が必要となります： 前回の合格試験以降に充填された製品について、使用後の完全性試験に不合格となった場合、どうなりますか？ この問題に対処するには、時間的境界の設定、影響を受けたロットの特定、保留の決定、調査、および出荷許可の決定が必要となります。こうした処理プロセスを伴わない試験ポートは、手順を待つだけの状態に過ぎません。.

下流側には特に注意を払う必要があります。製品が最終フィルターを通過すると、下流側のすべてのバルブ、サンプリングポイント、ベント、バッファ容量、移送ライン、および充填機の表面が、保護対象経路の一部となります。フィルターの後に、排水性の悪い長い配管が続いていると、充填機の近くにフィルターを設置した意味が失われてしまいます。「最終」とは一連の工程における位置を指すものであり、その後に続くすべての箇所が安全であるという意味ではありません。.

FDAの2つの事例が、整然とした図面では不十分な点を浮き彫りにしている

私は執行記録を慎重に活用しています。これらは特定の施設における調査結果を示しているに過ぎず、提案されたフィルターの配置によってそれらの施設の問題が解決されたという証拠ではありません。.

ある 2024年8月13日 FDA警告書 同機関は、ワイアケア・ボトリング社に対し、最終的な製品水処理工程が本来の目的どおりに効果的に機能していないと指摘した。この書簡では、1リットル瓶の中に目に見える異物が混入しているという消費者からの苦情について述べられているほか、あるロットに関する第三者機関の調査結果も報告されており、その中には 5,700 CFU/mLを超える従属栄養菌の平板培養菌数 そして 2,400 MPN/100 mLを超える緑膿菌. 。処理技術およびいくつかの運転パラメータは伏せられています。これを「膜フィルターの故障」と断じるのは無責任です。ここから得られる教訓は、特定の最終処理工程には測定可能な運転限界値が必要であり、性能がそれらの範囲を外れた場合には適切な対応を講じなければならないということです。 :chatgpt-content-reference{index=”2″}

A 2024年12月26日付けFDA警告書 ボールドウィン・リチャードソン・フーズ社に対する指摘は、無菌処理された低酸性の非乳製品飲料の製造工程に関するものであり、これは独自の法的要件が定められている異なる製造プロセスである。FDAは、重要管理項目の記録の欠落または不備、特定のパラメータに対するソフトウェア上の制限値の設定がないこと、および関連記録の審査前に製品が流通していたことを指摘した。同書簡では、無菌充填時の滅菌時間の記録が不完全であること、およびHEPAフィルターの空気流量に関する上限値の問題について具体的に言及している。液体のプレフィルターおよび最終フィルターのP&IDは、無菌プロセスの届出に代わるものではありませんが、この事例は、より広範な技術的な教訓を示しています。すなわち、図面上のセンサータグは、その限界値、アラーム動作、記録、およびロットリリース決定が一致していなければ、ほとんど意味をなさないということです。:chatgpt-content-reference{index=”3″}

ろ過によってどのような効果が期待できるかについて、もう1つ有用な基準があります。FDAによるサンプリングでは、 2023年から2024年にかけて収集された197種類のボトル入り飲料水, 10 検出可能なPFASが含まれていたが、FDAによると、検出された濃度はいずれもEPAが参照する飲料水の最大汚染物質濃度基準値を超えていなかった。これらの結果は後日公表された。従来の粒子用プレフィルターや微生物膜は、PFASのような溶解性汚染物質に対する万能の解決策として販売されるべきではない。リスク分析を通じて、別の処理が必要かどうかを判断しなければならない。:chatgpt-content-reference{index=”4″}

アラーム、バルブの状態、製品の処理状況を1ページにまとめて表示する

ラインでは、制御が確立されないままアラームが蓄積されることがあります。「高ΔP」というアラームは、オペレーターが、それがどのフィルターに関するものか、どの閾値が適用されるか、充填が継続しているかどうか、そして影響を受けた製品に何が起こるかを把握している場合にのみ有用です。これは、下流圧力の低下、完全性試験中の予期せぬ流量、ドレンバルブの開放、あるいは不完全な洗浄サイクルについても同様です。.

因果関係の検証は、実際の状態に基づいて行うことにします：

許可される生産： 適切な部品が取り付けられていること；必要な衛生および完全性チェックに合格していること；排水経路およびCIP経路が隔離されていること；製品経路が確認されていること；計器が使用可能であること。.
交換時期が近づいています： 段階ごとの差圧が警告閾値を超えた場合、運用担当者は承認された手順に従って、制御された停止または切り替えを計画する。.
生成が抑制されました： 定義された重要パラメータに不具合が生じた場合、または必要な最終バリア検証が行われていない場合、充填機は承認されていない経路を通じて製品を受け取ることができません。.
保有製品： このイベントは、充填済みのユニットに影響を与えた可能性があります。システムには、開始時刻、終了時刻、バッチまたはロットの範囲、および処分責任者が記録されます。.
運用再開： 是正措置、衛生管理、試験、および文書化された承認が完了していること。.

これらは評価のための設計要件であり、普遍的な設定値ではありません。別のカートリッジ、別の流量、あるいは別の飲料から圧力制限値をそのまま流用すると、不要なトリップを引き起こしたり、選定されたエレメントが仕様外の状態で動作したりする恐れがあります。図面には、これらの値に関する管理された仕様を明記し、変更権限を持つ者を特定する必要があります。.

試運転期間中は、緊急バイパスの導入を正当化することが特に容易です。最終フィルターが関連する危険に対する特定された制御手段である場合、未処理の製品を充填機へ送ることができるバイパスバルブは、単なる利便性を目的とした機能ではありません。その物理的な配置、施錠やアクセス制御、表示、および操作禁止事項については、明確な検討が必要です。ソフトウェアによる警告だけでは、ラベルのない手動経路を確実に防止することはできません。.

CIP経路はろ過設計の一部です

洗浄の段階において、一見妥当に見えるP&ID図が、実際には使用不能なものになってしまうことがよくあります。製品の流れはハウジング内をスムーズに流れる一方で、CIP液は近道をしてしまったり、上部に空気の溜まりを残したり、あるいは底部から排水されなかったりすることがあるからです。特定の洗浄サイクルの前にフィルターエレメントを取り外す必要がある場合でも、フィルターハウジング本体は完全に露出させ、排水を完了させる必要があります。こうした判断は、配管設計の段階で考慮されるべきものです。.

CIPの供給および戻り配管の接続箇所を、実際の接続点で示してください。製品とCIPを分離できる箇所、洗浄液の排出箇所、およびフィルターハウジングがエレメントを取り付けた状態で洗浄されるかどうかを明記してください。サイクル中のベント操作および圧力制限を明記してください。最終膜について別途の殺菌または完全性試験シーケンスが必要な場合は、必要な接続部と遮断弁を示してください。その後、エレメントメーカーの指示および現場の洗浄バリデーションに基づいて、そのシーケンスを確認してください。.

回路が明確に定義されていない「CIP対応」という表現には懐疑的です。この表現だけでは、閉鎖部、シール、カートリッジコア、ポート、および下流側の配管が、所定の条件を所定の時間満たしているかどうかは分かりません。また、放出される製品に洗浄水が混入しないようにするための方法についても、何も示されていません。特定のサイクルにおいて、導電率、温度、流量、時間、あるいはその他のパラメータが監視される場合がありますが、承認された手順書には、何が「完了」とみなされるかが明記されていなければなりません。.

製品と接触するハウジングについては、排水性の確認と、実際の設置方向の点検を依頼したいと思います。現場での配管工事によって傾いてしまった美しい容器でも、液体が滞留する可能性があります。作業員が安全に手が届かない場所に設置されたベントは、その場しのぎのホース接続として使われる恐れがあります。この場合、現場での適合性は、単なる設計上の些細な問題ではありません。.

発注書を承認する前に、各段階を比較検討してください

ライン上の位置	代表的な用途	私が提出を求める証拠	見落とされがちなP&IDの詳細
粗目ストレーナー（必要に応じて）	大きなごみを捕捉し、上流側の設備を保護する	破片プロファイル、メッシュの選定、洗浄性、耐圧定格	排水、隔離、バスケット取り外し時のクリアランス、衛生上の適合性
バッグ式または深度式プレフィルター	最終段階への固形物負荷を低減する	製品の試用、スループットおよびΔPの推移、互換性	上流側と下流側の圧力測定口を分離する；交換時の遮断
必要性が認められる場合は、微細プレフィルター	特定の飼料における最終膜の寿命を延長する	販売可能リットルあたりの利益を示す試験	最後の要素と入れ替わらないようにするための識別子
最終膜処理または指定された最終処理	記録上最後のろ過または処理業務について	製品固有の検証および該当する完全性または性能チェック	試験ポート、下流側の境界、アラーム、故障時の対応、ロットの処分
フィラーインターフェース	上流で達成された状態を維持する	下流ルートに関する衛生および運用上の根拠	最終段以降のすべてのバルブ、ベント、サンプリングポイント、および残留容量

この表は、実際の製品や工程を踏まえて参照する必要があります。例えば、金属製のカートリッジは、堅牢で洗浄可能な固形物除去用途に適している場合があります。一方、フランジ付きステンレス鋼製焼結カートリッジハウジング図中の最後の枠に当てはまるというだけで、その部品が飲料用最終バリアとして適しているとは限りません。その部品の実際の保持性能に関する証拠、ハウジングの完全な仕様、および設置後の洗浄方法について確認してください。.

飲料充填ラインのP&IDをどのようにレビューするか

まず、上流側の容器から充填ノズルに至るまでの配管経路をマーカーでなぞります。原因不明の分岐がある場合は、その都度疑問符を付けます。CIP、すすぎ水、圧縮ガス、排水の各経路を別々の工程でなぞります。その後、各経路に対してバルブ状態マトリックスを確認します。1つの共通接続部であっても、生産時と洗浄時ではその挙動が大きく異なる場合があります。.

次に、計装ロジックを現実的な故障シナリオに対して検証します。プレフィルターに負荷がかかった場合、オペレーターは最終ハウジングを開けずにその異常を特定できるでしょうか？下流の圧力が低下した場合、システムは充填不足とフィルターアセンブリの損傷を区別できるでしょうか？圧力トランスミッターが故障した場合、その故障は「故障」として表示されるのか、それとも安心させる「ゼロ」として表示されるのでしょうか？停電後に電源が復旧した場合、必要なチェックが完了してからでないと生産は再開されないか？

第三に、提案された運転記録を点検します。どの値がトレンド表示されているか？どの事象にタイムスタンプが付けられているか？品質担当者は、前回の「正常」状態と次回の「正常」状態の確認の間に何が充填されたかを特定できるでしょうか？ボールドウィン・リチャードソン社のFDA調査結果は、上限値と下限値が完全に記載されていない状態で「合格」と記録すると、エンジニアが検出しようとしていた事象が隠蔽されてしまう可能性があることを改めて示しています。:chatgpt-content-reference{index=“5″}

最後に、保守担当者とオペレーターの皆さんには、実際のエレメント交換の手順を実演していただきたいと思います。取り出した製品はどこへ行くのか？圧力はどのように逃がすのか？エレメントを逆向きや間違った位置に取り付けることはあるか？どのガスケットを交換するのか？ハウジングが密閉され、殺菌処理が完了し、使用可能な状態にあることを誰が確認するのか？　もし彼らの回答にその場しのぎの対応が必要となるようなら、P&ID資料一式と手順書は未完成であると言えます。.

よくある質問

飲料の瓶詰め工程において、プレフィルターと最終フィルターにはどのような違いがありますか？

プレフィルターとは、主に所定の固形分負荷を除去し、下流の機器やろ過材を保護するために選定される上流側のろ過段階であるのに対し、最終フィルターとは、充填前の最後の指定ろ過段階であり、別の製品品質または微生物管理の目標に基づいて選定され、その目標に応じた検証が行われる。これら2つの段階には、それぞれ異なるタグ、圧力測定値、および合格基準が必要である。.

ボトリングラインのろ過システムのP&IDはどのように設計すればよいでしょうか？

充填ラインのろ過に関するP&IDは、製品、危険要因、運転モード、および充填需要を定義し、各容器、フィルター、バルブ、計器、ベント、ドレン、サンプリングポイント、洗浄用接続部を実際の流路上に配置し、各重要状態に関連するアラーム、試験、許容されるバルブの状態、および製品の処分措置を規定することで設計されます。公開前に、操業、品質、保守、制御の各部門およびフィルター供給業者と協議して確認を行う。.

0.2 µmの最終フィルターは常に必要なのでしょうか？

0.2 µmの最終フィルターは、特定の検証済みの微生物除去用途に使用される膜オプションの一つですが、その孔径だけで、そのフィルターが必要であることや、有効であること、あるいはすべての飲料と互換性があることが決定されるわけではありません。なぜなら、適切な最終管理方法は、製品、対象微生物、処理順序、カートリッジの構造、運転条件、および適用される規制の枠組みによって決定されるからです。まず用途を明確にし、その後でエレメントを選定・検証してください。.

差圧計はどこに設置すべきか？

差圧計は、各フィルター段を代表する位置に設置されたタップにおいて、その段の圧力損失を測定すべきである。これにより、オペレーターや制御システムは、プレフィルターの目詰まりと最終フィルターの目詰まりを区別し、各測定値を、該当する流量、温度、および製品条件において選定されたフィルターエレメントに対して設定された限界値と比較することができる。両方のハウジングをまとめて測定すると、こうした診断上の区別ができなくなる。.

ステンレス製のフィルターハウジングを最終フィルターとして使用することは可能ですか？

ステンレス製のフィルターハウジングは、エレメントを収容する耐圧部品であり、ハウジング全体、カートリッジ、シール、接続部、洗浄方法、および設置後の性能が、指定された製品の用途および検証計画を満たす場合にのみ、最終ろ過アセンブリの一部を構成することができます。容器の材質のみでは、微生物の捕捉性能を保証するものではなく、衛生上の適合性を立証するものでもありません。.

実際のラインの見直しを依頼する

ハウジングに関する打ち合わせの際には、現在のP&ID、製品仕様、最大充填流量、洗浄手順、採用予定のフィルターエレメント、および入手可能な圧力や汚染に関する記録を持参してください。発注前に、修正箇所が明記された経路の確認と、未解決の仕様事項を記載した書面によるリストを依頼してください。この段階で、フィルターの見積もりが技術的な決定事項となるのです。.
