大規模な工業用水処理施設向け高流量フィルターカートリッジ

高流量カートリッジの構造は一見単純に見えます。プリーツ状のフィルター材、支持コア、エンドキャップ、シール、そしてハウジングで構成されています。しかし、その一見単純な構造こそが、高コストにつながる仕様上のミスが購入後の評価に長く尾を引く原因となっているのです。.

「発行部数」の主張は嘘だ。.

約20 °Cの清浄な水を用いて決定されたパンフレット数値は、全く新しい要素、そして寛容な終端差圧は、季節的な河川の濁度、Fe(OH)₆フロック、SiO₂微粒子、腐食生成物、ポリマーの持ち越し、あるいは断続的な120%のピーク需要を処理するプラントについては、事実上何も教えてくれない。.

では、なぜ購買担当者は、依然としてカートリッジを「最適印刷枚数」だけで比較しているのでしょうか？

率直な解決策をひとつ挙げるとすれば、最適な循環量はスプレッドシート上で簡単に算出できるからです。一方、汚泥保持能力、ろ過効率、バイパス制御、作業員の直接的な曝露、および圧力損失の増加については、実際のエンジニアリング作業が必要となります。.

大規模な工業用水処理プラントにおいて、目的は各カートリッジで可能な限り大量の水をろ過することではありません。その目的は、安全な差圧下で、十分に許容可能な稼働サイクルを通じて、必要なろ過水品質を確保するとともに、下流側の膜層、熱交換器、スプレーノズル、またはプロセス機器を、制御不能な固形物の影響にさらさないようにすることです。.

大規模な水処理施設が、高流量フィルターカートリッジを採用する理由

従来のカートリッジシステムでは、一般的に、直径2.5インチの部品を多数使用し、それらを大型の多段式ハウジングに組み込んでいます。この方式は機能しますが、その規模の大きさゆえに弱点も露呈します。すなわち、多数のシール、内部構造の混雑、停止時間の長期化、より多くの持ち上げ作業、より多くの廃棄物、そして不適切な設置が行われる可能性が高まるといった問題です。.

大流量用ウォーターフィルターカートリッジは、外径が大きく、プリーツ面積もはるかに広くなっています。確認された流量、粒子負荷量、メディアの構造、および要求されるろ過効率に応じて、1つのカートリッジで複数の従来型カートリッジに取って代わることができます。.

具体的な利点としては、次のようなものが挙げられます：

1平方フィートあたりのカートリッジ数が減少
Oリングの削減とバイパス要因の予測
デバイスの設置面積の縮小
カートリッジの交換がより迅速に
廃棄物の処理量の削減
感染した培地との作業者の接触を最小限に抑える
適切なサイズ選定を行えば、クリーン側の差圧が低減される

しかし、構成要素が少ないからといって、必ずしも運用コストが低くなるわけではありません。不適切に選定された大容量の浄水フィルターカートリッジは、急速に目詰まりを起こしたり、差圧によって故障したり、繊維を放出したり、適合しないシール部分を迂回して水流が漏れたり、あるいは起動時に高濃度の異物塊を下流に送り出したりする恐れがあります。.

それが厳しい現実です。高い発行部数は「設計上の目標」であり、「保証」ではありません。.

リンク先の 40インチおよび60インチのプリーツ型ガラス繊維製高循環フィルターカートリッジ基本的な構成を特徴としており、延長型エレメント、プリーツ加工されたPPまたはガラス繊維メディア、そして工業用水処理向けの広範囲なろ過領域を備えています。ラインナップには、20インチ、40インチ、60インチの長さの製品が含まれています。.

高流量フィルターカートリッジは、具体的にどのように機能するのでしょうか？

高流量フィルターカートリッジは、巨大なプリーツ状のフィルターメディアパックを通して水を押し流します。配置によっては、水流が屋外から屋内へ、あるいは屋内から屋外へと流れる場合があります。.

メディアは、さまざまな仕組みを通じて、中断されたフラグメントを記録します：

直接傍受： 市販の多孔質体の細孔径よりも大きい粒子は、引き続き媒体の表面上またはその付近に留まる。.

奥行きの捕捉： より小さな粒子は、ろ過材の内部へと侵入し、曲がりくねった流路の中に捕捉される。.

慣性衝撃： 大きな粒子は、あらゆる流体に付着できず、繊維に衝突してしまう。.

静電相互作用： 一部のメディア構造では、指定された細孔構造よりも物理的に小さい粒子を取り込むことがありますが、この効果は水の化学的性質や運転条件によって変化する可能性があります。.

支持ケージとコアは変形に耐えます。エンドキャップは、ろ材の周囲ではなく、ろ材内部を通るよう水流を誘導します。シールにより、ろ過水と未ろ過水が分離されます。.

この最後の要素には、もっと注目すべきです。Oリングが損傷した5ミクロンのカートリッジは、5ミクロンのろ過システムとは言えません。それは、フィルターというラベルが貼られただけのバイパス装置に過ぎないのです。.

差圧は次のように計算される：

ΔP = Pᵢₙ − Pₒᵤₜ

良好な状態は、初期のΔPから始まります。固形物が蓄積するにつれて、抵抗が急増します。プラントでは、カートリッジ供給業者の制限、不動産スコア、ポンプの特性曲線、プロセスの安定性、および破損耐性を踏まえて、最終的なΔPを設定する必要があります。.

参考までに、ペンテア社が公表しているAqualine ALN05-60Bの仕様データによると、このカートリッジは長さ60インチ、外径6.75インチ、公称ろ過精度5ミクロン、最高使用温度54.4 °C、推奨交換圧力は25～30 psidとなっています。これらの数値は当該モデルの詳細仕様であり、すべての大口径カートリッジに共通する普遍的な値というわけではありません。.

販売パンフレットを鵜呑みにせずに、大容量カートリッジのサイズ選定を行う

最初の推定は単純明快です：

Nᵈᵘᵗʸ = Ceiling(Qᵈᵉˢⁱᵍⁿ ÷ Qᵉˡᵉᵐᵉⁿᵗ)

どこでだ：

Nᵈᵘᵗʸ ランニングカートリッジの種類は
Qᵈᵉˢⁱᵍⁿ これがシステムに必要なフローです
Qᵉˡᵉᵐᵉⁿᵗ これは、実際の設計課題における各側面ごとの検証済み流量である

あるプラントの処理能力は600 m³/hと想定されており、設計チームはカートリッジ1本あたりの処理能力を75 m³/hと確認した。理論上の必要カートリッジ数は8本である。.

8つだけ取り付けるつもりはありません。.

N+1方式では、9つの構成要素、あるいはそれに相当する予備システムが提供されます。原水の水質に変動が激しい場合、上流側の情報が得られない場合、あるいは製造工程との連携が厳格な場合などには、さらに多くの冗長性が必要となる可能性があります。.

「検証済み発行部数」という表現は重要です。これは以下の要素で構成されるべきです：

レイアウトの温度レベルと厚さ
典型的な浮遊物質濃度およびピーク時の浮遊物質濃度の注目点
粒子径の変動
必要なミクロン単位の除去効率
許容されるクリーンΔP
端子間の最大圧力差 ΔP
カートリッジの目標寿命
ハウジングおよびノズルの圧力損失
季節による水質の変化
起動時および異常動作時の問題

メーカーから最大流量値のみが提示された場合は、清浄水用のΔP等高線図を依頼してください。その後、試験温度、流体の粘度、媒体グレード、カートリッジサイズ、ミクロンスコア、配置、および流れ方向について確認してください。.

曲線美がなければ、自信も生まれない。.

大規模なプラントでは、固形物の充填量が不確実な場合、パンフレットに記載された循環量をさらに引き下げる必要があります。 600 m³/hの例では、20%の流量低減率を適用することで、想定される処理能力が75から60 m⁴/hに最小化されます。その結果、このプラントでは8つの稼働要素ではなく、10つの稼働要素が必要となります。.

それは過剰設計ではありません。真実を認めることなのです。.

PP、ガラス繊維、ステンレス鋼、チタンのうちどれを選ぶか

ろ過材は、一般的な「理想的な工業用フィルター」の一覧からではなく、給水の化学的性質や汚染物質の挙動に基づいて選定すべきである。.

プリーツ加工ポリプロピレン

ポリプロピレン（PP）は、幅広い液体化学物質との適合性を備え、適切に製造されれば抽出物が少なく、比較的安価な代替材であることから、工業用水のろ過に広く利用されています。.

一般的に、次のような場合に最適です：

RO前処理
プロセス水の最終精製
冷却水の浄化
海水淡水化の前処理
食品・飲料用水
一般的ながれきの撤去

利用可能な工業用浄水フィルターカートリッジの材質とミクロン単位の代替品 PP、PVDF、PTFE、PES、ナイロンなどが含まれ、0.22～150ミクロンの孔径範囲と5～60インチの長さが用意されています。これらのデータから、メディア名だけでは不十分であることがわかります。孔径、性能、構造、および化学的適合性については、依然として検証が必要です。.

プリーツ加工ガラス繊維

ガラス繊維メディアは、高い間隙率と微細粒子の確実な捕捉を実現します。表面に即座にケーキが形成されるのではなく、メディアの深さ全体にわたり汚れが分散されるような状況において、優れた性能を発揮する可能性があります。.

とはいえ、適合性については検討する必要があります。pHの不適合、熱、抽出物に関する要件、および下流工程の感受性といった問題により、その使用が除外される可能性があります。.

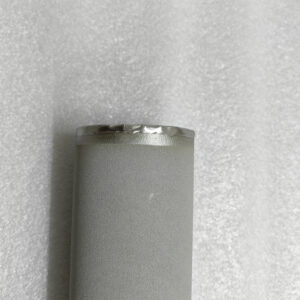

焼結ステンレス鋼

焼結ステンレス鋼製フィルターは、初期購入コストの削減よりも、再利用性、機械的耐久性、耐熱性、あるいは繰り返し洗浄の要件が優先される場合に選択されます。.

接続された 1、5、10、および20ミクロンの焼結メッシュフィルター 3インチ、4インチ、6インチのサイズがあり、長さは10インチ、20インチ、30インチ、40インチが用意されています。サプライヤーは、これらを工業用水処理用の多目的ステンレス製部品と定義しています。.

よりきめ細かな研磨を行うには、 5ミクロンの焼結ステンレス鋼製フィルターカートリッジ機械的な過酷な使用条件、繰り返しの洗浄、あるいは処理温度の上昇などを伴う用途に適している場合があります。リンク先のページに掲載されている長さは、10、20、30、40インチです。.

「繰り返し使用可能」ということは、「メンテナンス不要」を意味するわけではありません。洗浄には、水、化学薬品、労力、圧縮空気、高圧蒸気、超音波処理、あるいは加熱処理の時間などが費やされます。検証済みの清浄なΔP値に決して戻らないステンレス製エレメントは、厳密には再利用可能とは言えません。それは、徐々に蓄積していく高コストな廃棄物に過ぎないのです。.

焼結チタン

チタンは通常、耐食性、酸化環境、酸やアルカリへの曝露、および高温環境といった条件により、より高い材料費が正当化される場合に採用されます。.

接続されたチタン焼結製交換用フィルター純チタン製、0.1～100ミクロンのサイズオプション、28～50%の気孔率、多数のリンク形状、逆洗浄機能、および最大300°Cまでの湿潤温度耐性を備えている。あらゆる高温用途においては、シール材、設置スペースの制約、圧力、熱サイクル、および個別の技術文書に基づいて、引き続き検証を行う必要があります。.

処理工程における高流量カートリッジの適切な配置場所

高ろ過能力のカートリッジは、通常、高度に汚染された原水に対応するために最初に導入すべき装置ではありません。.

河川水、廃水の再利用、冷却塔のブローダウン水、海水、あるいは澄みきっていない地表水の場合、上流側に固形物除去工程を設けることで、カートリッジバンクの保護につながる可能性があります。選択肢としては、沈殿処理、マルチメディア浄化、セルフクリーニングフィルター、ディスクフィルター、限外ろ過、またはバッグフィルターなどが挙げられます。.

アン OEM/ODM用ステンレス製バッグフィルターハウジング特に、流入水に繰り返し大きな粒子やメンテナンス時の残渣が含まれる場合、より精密な市販の浄水カートリッジに先立って、頑丈な予備ろ過段階として機能します。接続用ハウジングはステンレス製で、サイズ、構成、接続方式はカスタマイズ可能です。.

有用な治療法としては、次のようなものが考えられます：

消費スクリーン → 予備処理または粗ろ過 → バッグまたはストレーナー段階 → 高流量カートリッジ → ROまたはプロセス装置

ROの前処理においては、カートリッジバンクは、膜への供給路が閉塞するのを防ぐ必要があります。ただし、溶解したNaCl、Ca²⁺、Mg²⁺、Cl⁻、SO₄²⁻、および分子状のシリカは除去されません。.

そして、本質的に不安定な前処理を救うことはできない。.

オペレーターは、濁度、必要に応じてSDI₁₅、ΔP、循環量、温度、カートリッジの稼働時間、薬品の注入量、および上流フィルターの効率について、その推移を把握しておく必要があります。カートリッジの寿命が予期せず短縮された場合、それは通常、上流工程の調整が行われたことを示すものであり、直近に納入されたカートリッジに欠陥があることを示す証拠ではありません。.

高流量フィルターカートリッジの比較

フィルタータイプ	最適化タスク	主な利点	主な弱点	調達部門が尋ねるべき事項
プリーツ加工PP、高通気性	RO前処理、プロセス用水、冷却水	手頃な価格、幅広い水系材料との相性、大きな表面積	通常は再利用不可。耐熱性および耐溶剤性には制限があります。	ミクロンスコアは名目値ですか、それとも絶対値ですか？ベータ比率や性能試験とは何ですか？
プリーツ加工ガラス繊維、高循環型	優れた固体特性、粒子径のばらつき、高い粉体充填率	確実な深度負荷の可能性	適合性および抽出物の評価が必要である	ガラス繊維は支持されていますか？繊維は結合されていますか？クリーンなΔP等高線とはどのようなものですか？
焼結ステンレス鋼	温かい飲み物、度重なる清掃、不快な接客	頑丈で、繰り返し使用可能、かつ機械的に安定している	資源費の増加、洗浄バリデーションの実施が必要となった	クレンジング後の回復は、具体的にどのように測定されるのでしょうか？崩壊圧とは何ですか？
焼結チタン	腐食性または高温の液体を扱う用途	耐食性を備えた、繰り返し使用可能な透水構造体	購入価格が高い。シールやハウジングの制約により、使用が制限される可能性がある	どのような品質のチタンが使用されていますか？どのような化学物質や温度が記録されていますか？
カートリッジ前のバッグの浄化	粗大または繰り返し発生する固形物	カートリッジを保護し、早期の目詰まりを軽減します	微粒子の制御精度が低い	どのようなバッグの寸法、ミクロン等級、循環分布、およびハウジングの圧力損失が適用されますか？

買収を承認する前に私が必ず確認したい5つの数値

1. 精製効率

“「5ミクロン」という表現は不完全です。.

サイズは小さいですか？完全に除去されますか？除去率はどの程度ですか？試験は、エアコン用微細試験用ダスト、ラテックスボール、ガラスビーズ、あるいはその他の難除去性物質を用いて実施されましたか？性能測定は、サービスサイクル全体を通じて行われましたか、それとも特定の時点で行われましたか？

検証手法を伴わない「ミクロン」の事例は、単なるマーケティングの宣伝文句に過ぎない。.

2. 差分応力の整理

クリーンΔPは、ポンプの負荷と利用可能なファウリングマージンを特定する指標です。これは、所定の流量、温度、粘度、カートリッジ長、メディアグレード、および設置配置において明記される必要があります。.

まったく同じ流量で宣伝されている2つのカートリッジでも、生じる水力損失は極めて異なる場合があります。.

3. 保土力

土砂保持能力は、耐用年数、労力、廃棄物、および閉鎖の頻度に影響を及ぼします。しかし、コストと比較するよりも難しいという理由から、この要素はしばしば見落とされがちです。.

試験用の不純物が、プラントの実際の固形物とどのように異なるかを尋ねてください。柔らかいFe(OH)₄のフロックは、鋭利なSiO₂の破片とは異なる挙動を示します。油で覆われた固形物は、完全に乾燥した試験用不純物とは異なる挙動を示します。.

4. 抵抗の崩壊または破断

差圧の変動は、バルブの作動時、起動時の低温時、循環サージ、出口の閉塞、および交換作業の怠りによって発生します。.

このエレメントは、プラントの最適かつ信頼性の高いΔPにおいて、構造的な整合性を維持しなければなりません。これは、エレメントが平坦化されるとRO膜や製造設備を汚染する可能性がある場合、特に重要です。.

5. 1立方メートルあたりの総費用

カートリッジの単価は、単一の製品ラインに過ぎません。.

高コスト版には以下が含まれます：

年間のカートリッジ回収量
貨物および在庫
分割払い労働
停止期間
廃棄物の処理
再利用可能な部品用の洗浄剤
ポンプ能力
生産損失
下流側の膜洗浄
膜層または器具の時期尚早な交換

計算：

1mあたりのろ過コスト（FIVE）＝ろ過システムの年間コスト ÷ 年間の処理量

最も安価なカートリッジでも、3回交換すると最も高価な選択肢になってしまうことがあります。.

現在進行中の水関連プロジェクトが実際に教えてくれること

証拠はカートリッジよりも大きい。.

米国環境保護庁（EPA）が実施した第7回飲料水インフラ需要調査によると、今後20年間の全国的な必要量は概算で $6250億, 、その構成は以下の通りです。 $1070億を治療施設に. 。この評価は、主に3,629の公共水道システムを対象とした統計調査に基づいています。地域ごとの水道システムは各浄水場と全く同じというわけではありませんが、これらの数値は、処理施設への投資の先送り状況の幅や、各設備の選定に伴う経済的負担の大きさを明らかにしています。.

2024年に公表された米国エネルギー省の工業用水に関する報告書によると、日産はワンパス式洗浄水を処理するためにコンピュータ制御の浄水システムを導入し、これにより約 年間4,860万ガロン. また、DOEは2024年9月24日、日産自動車のミシシッピ州カントン工場にある開放型冷却塔に設置された電気化学式ろ過システムを対象とした認定プロジェクトを発表した。.

あれは発行部数の多い雑誌での試みではなかった。我々は行動を起こさなければならない。さもなければ……。.

しかし、それ以上に有益な事実が裏付けられています。それは、浄化の経済性はシステムレベルで構築されるということです。水の再利用、制御、化学処理、熱伝達、ブローダウン、カートリッジの保護、そしてオペレーターの対応は、すべて相互に関連しています。水収支全体を把握せずに個別のフィルター部品を購入しても、より大きなチャンスを逃すことになります。.

2024年の冷却塔ろ過に関する調査によると、システムの効率係数は平均して、, 18%より大きい クロスフロー式マイクロサンドろ過が稼働していた際、その値は全体を通じてより高かった 稼働期間が同程度の63%. その設計によれば、年間を通じてろ過を行うことで、冷房シーズンのエネルギーコストを約 5– 13%. 繰り返しになりますが、これはカートリッジに関する研究ではありませんでしたが、固形物がどのように水質を調整し、バイオファウリングの管理が水質だけでなくエネルギー効率にも影響を及ぼし得るかを示しています。.

私の見解は揺るぎません。ミクロン単位の仕様を掲げながらも、電力消費、ダウンタイム、水の再利用、下流工程でのファウリングを無視しているカートリッジの要件は、産業用仕様とは言えません。それは単なる「希望リスト」に過ぎないのです。.

大型産業用カートリッジ装置における代表的な故障モード

早期の盲検化： 通常、極端な固形物負荷、凝集剤の持ち込み、有機物の発生、油の混入、あるいは過度に細かいミクロン選別によって引き起こされます。.

急激な圧力上昇： 流量の増加、バルブの作動順序の誤り、出口の閉塞、高粘度の冷水、あるいは成分物質の不足などが原因である可能性があります。.

下流側の粒子： 考えられる原因としては、シール部の損傷、カートリッジの取り付けミス、エンドキャップの破損、フィルター材の破裂、ハウジングの変形、あるいは実際の性能と要求される絶対性能との間に不一致があることなどが挙げられます。.

カートリッジへの装填量の不均一： 通常、不動産の流量分布の不備、内部ハードウェアの欠落、カートリッジの種類の混在、あるいは部品の詰まりなどが原因となります。.

RO膜層の寿命が短い： カートリッジのサイズが小さすぎたり、バイパスが発生していたり、精製度が不十分であったり、あるいはコロイド状物質の除去に対応できていない可能性があります。また、この問題は、上流工程である沈殿処理や薬品注入の段階で生じている可能性もあります。.

絶え間なく高い整流ΔP： 考えられる原因としては、配管の口径が小さすぎる、媒体が不適切である、カートリッジの交換頻度が高すぎる、ハウジング内部の構造に不備がある、あるいは完全に洗浄されなかった箇所があるなどが挙げられます。.

まずカートリッジのブランド名を変更しないでください。まずはプロセスを診断してください。.

よくある懸念事項

高流量フィルターカートリッジとは何ですか？

高流量フィルターカートリッジは、大口径のプリーツ式浄化部品であり、従来の2.5インチカートリッジよりも1個あたりの処理液量を大幅に増やすように設計されています。これにより、設置数、設置面積、シール箇所、交換作業の手間を削減しつつ、所定の公称または絶対ミクロン等級で浮遊固形物を捕捉します。.

一般的に、40インチおよび60インチの仕様が容易に入手可能ですが、寸法、接続方式、流れ方向、メディアの構造、および効率はメーカーによって異なります。選定にあたっては、物理的な寸法のみではなく、実証済みの水力特性およびろ過性能のデータに基づいて行う必要があります。.

高流量フィルターカートリッジは、一体どのように機能するのでしょうか？

高流通率フィルターカートリッジは、通常「外側から内側へ」または「内側から外側へ」の方向で、幅広のプリーツ状フィルターメディアパックを介して水を分配することで機能します。これにより、広大な有効面積全体で微粒子が捕捉される一方、コア、エンドキャップ、シール、およびハウジングがバイパス、潰れリスク、および差圧を制御します。.

固形分が蓄積するにつれて、ΔPは増加します。所定の応力、濾液の品質、稼働時間、または衛生上のエンドポイントに達すると、その要素は変更または洗浄されます。.

工業用水処理に最適な高流量フィルターカートリッジはどれですか？

工業用水処理において最も効果的な高流量フィルターカートリッジとは、カタログ上の最大流量が最も高いカートリッジではなく、ミクロン単位のろ過効率、ろ過材の化学的特性、循環曲線、耐圧潰れ性、シール材、温度限界、および実証済みの適合性が、そのプラントの実際の原水および運転条件に適合しているものである。.

PPフィルターは、通常の水処理やRO（逆浸透）の前処理に適している可能性があります。ガラス繊維フィルターは、微粒子の捕捉能力に優れている可能性があります。ステンレス鋼やチタン製のフィルターは、洗浄、温度、錆、あるいは機械的な要件から採用される場合があります。.

ROの前処理用フィルターカートリッジとは何ですか？

RO前処理フィルターカートリッジは、逆浸透膜層の上流に設置される保護用の深層フィルターまたはプリーツフィルターであり、懸濁固形物、錆、沈泥、その他の各種粒子状物質の負荷を低減することで、NaClなどの溶解塩を除去することなく、供給圧力の安定化と膜層の洗浄間隔の延長に寄与します。.

これらは、原水の品質が要求する場合、適切に設計された沈殿処理、メディアろ過、限外ろ過、薬品注入、あるいはその他のさまざまな上流処理と組み合わせて使用する必要があります。.

ハイストリームカートリッジは、具体的にどのくらいの頻度で交換すべきでしょうか？

高流量カートリッジは、その差圧、ろ液の品質、設定稼働時間、微生物学的リスク、またはプロセスバリデーションの制限値がプラントの承認された閾値に達した時点で交換する必要があります。これは、カレンダーに基づく交換だけでは、季節的な固形物の堆積、凝集剤の持ち越し、流量の急増、およびろ材固有の汚れ保持挙動を見落としてしまうためです。.

各工場は、まずΔP、末端ΔP、稼働時間、処理総量、濁度、設定や生産上の問題、および各交換の理由を記録しなければならない。これらの記録は、購入価格の比較では得られない効率調整を可能にするものである。.
