工業団地における排水再利用用フィルターハウジングの配置ガイド

産業廃水の再利用は、単なるサステナビリティのスローガンではありません。そこには、配管、化学、圧力損失、運転者の行動、そして、光沢のあるステンレス製の筐体を購入する前に誰も調べようとしなかった、見栄えの悪い微細な固形物の特性などが関わっているのです。.

ここに厳しい現実があります。ほとんどの再利用システムは、膜層の不具合が原因で機能しなくなるわけではありません。それらは、上流側のフィルター配置が不適切だったために故障するのです。.

私は、染色工場、食品加工工場、鉄鋼仕上げ工場、電子機器製造工場、集中暖房用ボイラー室、冷却塔などが、すべていわゆる「中央再利用システム」を共有している工業団地を散策したことがある。 理論上は、整然として見えた。等化槽、薬品注入装置、マルチメディアフィルター、カートリッジ群、限外ろ過（UF）または逆浸透（RO）、貯水槽、循環システム。一見問題なさそうだった。しかし、あるテナントが洗浄用化学薬品を変更し、別のテナントが深夜に高CODのすすぎ水を放流したため、火曜日の朝にはカートリッジ群は使い捨ての墓場と化していた。.

不愉快な水上の勝利。.

では、大きすぎるハウジングや小さすぎるバイパス配管、そして運転担当者を無給の曲芸師のように扱わなければならないカートリッジ交換などに無駄なお金をかけずに、廃水再利用のための浄化システムのレイアウトをどのように設計すればよいのでしょうか？

工業団地における排水再利用の要件には、独自のフィルターハウジングに関する根拠が必要とされる理由

工業団地における廃水の再利用とは、処理済みの廃水を、冷却塔の補給水、ボイラーの前処理、灌漑、洗浄、水洗、および特定の工程におけるリンスループなど、飲用以外の用途に再利用するための処理および再配分のことである。 複数のテナントが入居する工業団地では、下流のシステムが機能不全に陥ることなく、変動するTSS、COD、油分、界面活性剤、pHの変化、およびバッチ排出による負荷変動に対応できる設計が求められます。.

その定義が重要なのは、商業団地が単一の製造施設ではないからです。.

単一の製造施設にも「振る舞い」がある。それは悪い振る舞いかもしれないが、とにかく「習慣」なのだ。工業団地には入居企業、契約、共有の配管、不均等な追跡体制があり、そして毎朝8時30分には「あの泡がどこから来たのか誰も分からない」という会議が定期的に開かれる。 EPAの現在の再利用に関する指針は、業界に対し、リサイクル水を「慈善」ではなく、水供給の「保険」として活用するよう促している。 UN-Waterが発表した2024年の廃水処理に関する数値は、さらに不安を煽るものだ。産業廃水の処理率は依然として低く、情報が存在する地域においても、確実な処理が世界的に普及しているとは程遠い。その領域こそが、浄化技術が確固たる地位を築くか、あるいは単なる高価な見せ物に終わってしまうかの分かれ目となる。.

私の見解ですが、廃水再利用用フィルターの設置場所は、カートリッジを入れる箱ではありません。それは緊急遮断弁なのです。.

「フィルターのカタログ」ではなく、「排水の特性」から始める

レイアウト作業において最悪なのは、「何を固定するのか」と問う前に、「どのミクロン単位のフィルターを使用すべきか」と尋ねてしまうことです。“

冷却塔の補給水を供給する再利用ラインは、RO（逆浸透）に供給するラインとは異なるさまざまな脅威にさらされる可能性があります。 5ミクロンのカートリッジはROの前段に設置するには妥当かもしれませんが、予測不可能な浮遊固形物に対する最初の防御手段としては不適切です。0.45ミクロンの絶対ろ過カートリッジは、繊細な仕上げ工程の隙間を塞ぐことはできますが、油分除去、凝集、または沈殿処理の前段に設置すると、予算を圧迫することになります。.

アカウントが必要です。パンフレットに載っているようなアカウントではなく、本物のアカウントです。.

TSS、濁度、COD、BOD5、油分・グリース、導電率、シリカ、固形分、鉄、マンガン、pH、ORP、残留塩素、界面活性剤、水温、および粒子濃度を監視する。 当該工業団地にメッキ、電子機器、製薬、食品、繊維、化学混合、または電池関連の事業が含まれる場合は、必要に応じて重金属、溶剤、TOC、PFASの検査を追加し、テナントごとの排出記録も追加する。.

その後、不動産フォーマットを作成します。.

これまではそうではありませんでした。.

私が信頼する設計：粗ろ過、段階的なカートリッジろ過、そして仕上げろ過

私は、体系的なレイアウトを好んでいます。なぜなら、それにより、最もコストのかかる部分が深刻な被害を受ける前に、運転手が問題を発見できる可能性があるからです。再利用を目的とした典型的な産業排水ろ過ラインは、次のような構成になるはずです：

均質化タンク → 化学的改質 → 必要に応じて沈殿処理またはDAF → マルチメディアまたはディスク式浄化 → バッグフィルターまたは頑丈なカートリッジ → カートリッジの回収 → 活性炭または特殊媒体 → UF/RO前処理 → 再利用タンク。.

単純？　はい。簡単？　いいえ。.

カートリッジ段階については、通常、ミクロン単位で段階的に目合いを細かくしていく構成を好みます。水質が粗い再利用水の場合、50ミクロン、次に20または10ミクロン、そして5ミクロンという構成が考えられます。より清浄な三次処理排水の場合は、10ミクロンに続いて5または1ミクロンで十分かもしれません。 下流側に、繊細な膜層、ノズル、UV活性化装置、または超純水リンスループが設置されている場合は、最終段に絶対定格のカートリッジを設置するのが合理的です。.

ここで、アイテムの選択は「魅力的」という側面よりも「実用的」な側面が際立つようになります。A ステンレス製不動産向け 30～40インチのPP回転式浄水フィルターカートリッジ これは、前処理におけるより大まかなビジネス上の経済性に合致しています。すなわち、変換に十分な低コストであり、汚れを十分に除去できる深さがあり、高流量の公園システムでも実用的なものです。より厳格な微生物や微粒子の管理が必要な場合は、 0.45ミクロンのPTFEプリーツフィルター（絶対ミクロン等級） これは完成間近の場所に置くべきで、泥だらけの場所には置いてはいけません。.

費用のかかる浄化処理は、その水にふさわしい場所に施すべきである。.

二重ハウジングが「ブレイブ・シャットダウン」を克服

ダウンタイムとは、レイアウトに不具合が生じ、メンテナンスバッジが表示される状態のことです。.

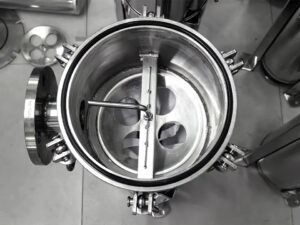

工業団地の水処理システムが連続運転される場合は、デュプレックス方式または並列方式のフィルターハウジングを採用してください。 一方のユニットが稼働している間に、もう一方のユニットを系統から切り離し、減圧、開放、洗浄、再生剤の補充を行い、稼働中に復旧させます。これは当然のことのように思えますが、6年間にわたり「一時的なバイパス」として運用され続けてきた単一ハウジングシステムが、3つの施設と1基の冷却塔に給水している現状を目の当たりにすれば、話は別です。.

ただし、ここには落とし穴があります。同一のハウジングはバランス調整を行う必要があります。.

私は、低流量に対応したサイズの流入・流出ヘッダー、可能な限り分岐長を均等にした設計、各容器に設置された遮断弁、ドレンおよびエアベント箇所、各ハウジングバンクの前後にある応力計、そして警報システムに接続された応力差監視装置を望みます。ブラインドハーモナイゼーションとは、まさに一方の不動産が早期に売却される一方で、もう一方は単なる飾り物として放置されているような状況のことです。.

軽工業用途には304ステンレスを使用してください。塩化物、塩分、腐食性の強い洗浄剤、または腐食リスクが高まる場合は、316Lを使用してください。海辺の公園、高導電性の再利用、または海水に隣接する前処理については、以下をご確認ください。 高塩分水の浄化用プリーツ型カートリッジの選択肢 「淡水に関する仮定が依然として当てはまる」と主張するのではなく、.

移動式スキッドはおもちゃではありません

モバイル画面の表示領域を軽蔑するデザイナーもいる。私はそうは思わない。.

移動式またはトロリー搭載型のハウジングは、パークの運転担当者に戦術的な柔軟性をもたらします。具体的には、賃借人からの緊急のトラブル対応後の手直し、試運転中の暫定的な浄化、長期的な設備投資に先立つパイロットテスト、問題のある1つの処理対象に対するサイドストリーム処理、あるいはメインのスキッドがメンテナンス中の際のバックアップろ過などが挙げられます。.

とはいえ、移動式ろ過は魔法のようなものではありません。ランク付けされたチューブ、適切なポンプの選定、可燃性蒸気が発生する可能性がある場所での確実な接地、サンプリングポート、圧力逃がし装置、そして明確に定められた運転限界が必要です。A 304/316Lカートリッジ構成の、10ミクロン級不動産用可搬型ステンレス製フィルターシステム 使用状況が管理されている場合は理にかなっている。しかし、管理側がこれを長期的な配管の修理の代わりとして扱うと、結局は安全上の問題を引き起こすことになる。.

これで週末を救えるか？　間違いなく。それがスタイルの基盤になるべきか？　いいえ。.

「カーボン」は化学のためのものであり、怠惰のためのものではない

工業用廃水の再利用において、活性炭カートリッジはしばしば誤用されています。水が臭かったり、見た目が少しおかしかったり、あるいは誰かが不安に感じたりするという理由で、人々はそれを設置してしまうのです。それは「スタイル」ではありません。それは「お香」です。.

活性炭は、塩素の残留、臭気、濁り、有機物の除去、および下流工程に先立つ仕上げ処理に役立ちます。しかし、抗菌管理、接触時間、循環速度、交換周期が適切に行われない場合、生物学的汚染源となる可能性もあります。COD値の高い水では、活性炭は急速に劣化します。 油分を含む水では、汚染されます。ろ過が不十分な水では、汚れを吸い込むスポンジのようになってしまいます。.

固形分が安定した後、カーボンを使用します。指定された対象に適用し、その後、ふるい分けを行います。.

A 工業用研磨用カーボンブロックフィルターカートリッジ これは、目標が「塩素の低減」「臭気対策」「味に敏感な高品質なすすぎ」、あるいは「有機的な浄化」のいずれであるかを、操作者が把握しているような設計にこそふさわしいものです。そうでなければ、それは単なる広告文句を並べただけの黒いメディアに過ぎません。.

工業団地の再利用に向けた不動産レイアウトの比較フィルタ

形式の種類	理想的な使用例	通常のミクロン法	主なメリット	失敗の設定　私がよく目にするのは
シングルカートリッジの占有スペース	微量のサイドストリーム、パイロットライン、非連続的な再利用	20～5ミクロン	低コストで、設置も簡単	カートリッジの改造を行うたびにシャットダウンが必要です
デュプレックス・カートリッジの不動産	連続式工業用水ろ過システム	20 → 10 → 5 ミクロン	循環を止めずにメンテナンスを行う	遮断操作の自制心の欠如と不均等な負荷
並行型多住宅金融機関	大流量の商業施設向けウォーターセラピー	50 → 20 → 5 ミクロン	スケーラブルな流量対応能力	ヘッダーの不等式と隠れた指示

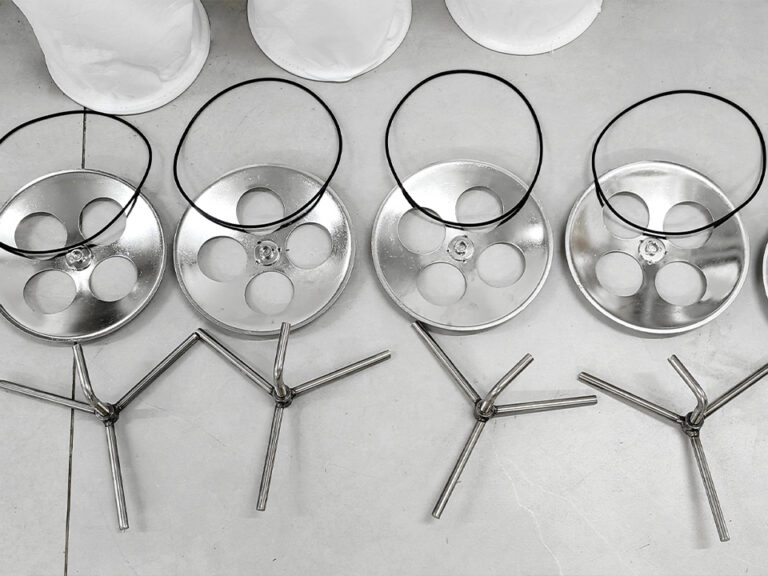

バッグフィルターとカートリッジの組み合わせ段階	変動TSS、テナントの排出量の変動	100/50袋 → 10/5カートリッジ	より繊細なカートリッジを保護します	応力が急上昇するまでは、バッグステージは無視される
移動式トロリーの設置スペース	緊急研磨、パイロット試験、一時的なバイパス	10または5ミクロン	速やかなリリース	適切な管理措置を一切講じずに使用された
直近の絶対評価対象不動産	RO、UF、UV、精密リンス防御	1 または 0.45 ミクロン（絶対値）	強力な下流側保護	時期尚早に設置され、過負荷状態にある

情報専門家がもう無視してはならないデザインに関する情報

圧力レベル。ゲージを取り付ける。.

適切な廃水再利用用フィルターハウジングの設計には、流入ヘッダー、各段階の後、および最後の仕上げフィルターの後に応力解析を含めるべきである。差応力の制限値を運用計画に盛り込む必要がある。漠然とした表現ではなく、具体的な数値を明記すること。.

多くのカートリッジ段階において、0.7～1.0 barの差圧アラームは妥当な初期設定値ですが、最終的な作動条件は、カートリッジの種類、流量、温度、装置の形状、およびメーカーの仕様によって異なります。資金提供者に膜の早期ファウリングについて説明することを厭わないのでない限り、他のウェブサイトから数値をそのまま転用しないでください。.

同様に、サンプルポートも安価です。各重要な段階の前後に配置してください。フェーズをサンプリングできなければ、それを保護することもできません。.

そして、排水管についても。お願いですから、床を滑りやすい状態にせずに、作業員が実際に使える場所に排水管を設置してください。魅力的な316L製のハウジングが設置されているのを見たことがありますが、その排水管は、開放型グレーチングの上の足首の高さに集中して配置されていました。それは設計とは言えません。それは保守スタッフに対する軽視です。.

製品：304、316L、PP、PTFE、EPDM、FKM

素材選びこそが、優れたレイアウトを台無しにしてしまう原因となることがよくあります。.

304ステンレス鋼は、多くの低塩化物再利用システムにおいて問題なく使用できます。316Lは、塩化物への曝露、海辺の環境、高い導電率、酸化剤、および洗浄サイクルに対してより確実な選択肢です。 ポリプロピレン製のカートリッジは、幅広い耐薬品性とコスト管理の面で優れた性能を発揮します。PTFEは、より腐食性の高い化学物質や高純度が求められる用途に対応します。EPDM製のシールはさまざまな水処理用途に適していますが、炭化水素や特定の化学物質に対してはFKMの方が適している場合があります。.

次亜塩素酸ナトリウム、過酸化水素、酸、苛性アルカリ、スケール防止剤、殺菌剤、界面活性剤、およびプロセス堆積物との適合性を確認してください。工業団地は、さまざまな化学物質が混ざり合う「化学のスープ」のような場所です。その「レシピ」は常に変化しています。.

あるテナントが使用するアルカリ洗浄液が、ガスケットの寿命を縮めることがある。別のテナントが残した微量の溶剤が、シールを膨潤させることがある。食品加工工場の大量の油脂が、カートリッジを目詰まりさせることがある。メッキ工場の金属が、スラッジの性質を変えることがある。そして、再利用プラントは使用不能と判定されてしまう。.

「もっと深く考えてみよう：水をリサイクルするのは何のため？」

すべての商業用廃水の再利用において、まったく同じ処理施設が必要というわけではありません。.

冷却塔の補給水には、総固形分（TSS）の低減、硬度管理、生物学的制御、およびスケール形成のモニタリングが必要となる場合があります。ボイラーの前処理には、より厳格な溶解固形分の管理が必要であり、通常は逆浸透（RO）処理が行われます。造園用灌漑では、ウイルスおよび塩分濃度のモニタリングが必要です。床洗浄については、水質の低下を許容できる場合があります。精製洗浄水の再利用は、製品の種類や汚染に対する耐性に完全に依存します。.

だから、「リサイクル品質」という言葉を、あたかもそれが一つのことを意味するかのように使うのはやめてください。.

多目的商業施設においては、段階的な再利用システムを採用することを推奨します。具体的には、繊細な工程には「品質A」、冷却や洗浄には「グレードB」、そして法規制が許す範囲内での灌漑や非接触型のユーティリティ用途には「品質C」を割り当てるというものです。これにより、過剰な水処理を削減できます。また、すべての顧客がユーティリティ用水の価格で超純水を要求するような政治的な対立を防ぐことにもつながります。.

よくある質問：産業排水の再利用におけるフィルターハウジングの配置

商業用廃水再利用フィルターの不動産設計とは何ですか？

産業用廃水再利用フィルターの設備設計とは、処理済み廃水が冷却、洗浄、灌漑、ボイラー前処理、またはプロセス支援システムで再利用される前に、固形物や特定不純物を除去するために使用されるカートリッジ容器、バッグフィルター、ヘッダー、バルブ、分流器、排水管、バイパス、および仕上げ処理段階の物理的な配置計画を指します。.

この設計は、流量がどの程度均等に分配されるか、カートリッジがどの程度の速さで目詰まりするか、メンテナンスによって操業停止が生じるかどうか、そして下流の設備に異常が発生するかどうかといった点に影響を及ぼす。工業団地では、この設計はさらに、異なる入居者からの混合排水の処理も管理する必要がある。.

商業団地における廃水再利用のための浄化設計は、どのように策定すればよいでしょうか？

商業団地向けの排水再利用浄化システムを設計するには、まず排水の特性評価を行い、再利用の最終目標を明確にし、リスクに基づいて適切なろ過方式を選定し、ピーク時および平均時の流量に基づいてハウジングのサイズを決定し、二重化または並列化による冗長性を確保し、応力監視システム、サンプル採取口、排水管、通気口を設置するとともに、バイパス制御を確実に実施する。.

最大の過ちは、TSS、油分、COD、pH、水温、および賃貸人による放流事象といった変動要因を考慮せずに、パンフレットに記載された流通率を算出することです。現地の情報は、あらゆる仮定を覆します。常にそうです。.

産業排水には、どのようなフィルターが最適でしょうか？

産業排水のろ過において、最も優れたろ過装置は、一般的に、公称流量だけで選定された単一の特大容器ではなく、連続流量、化学的適合性、安全なメンテナンス、および各ろ過段階における測定可能な圧力差を考慮して設計された、体系的なステンレス製の二重構造または並列カートリッジハウジングシステムである。.

淡水の場合は、304ステンレスでも問題ないでしょう。塩分濃度が高い場合や、酸化剤、塩化物、あるいは過酷な洗浄環境下では、316Lを選ぶ方が無難です。より精密な研磨を行う場合、カートリッジの材質やシールの化学的特性は、表面仕上げの品質と同様に重要です。.

産業用排水の再利用システムでは、5ミクロンまたは10ミクロンのカートリッジを使用すべきでしょうか？

産業用廃水再利用システムでは、経済的な予備ろ過を目的とする場合は10ミクロンのカートリッジを使用し、下流の膜装置、UV装置、スプレーノズル、または再利用の最終工程において、より大きな固形物がすでに除去された後に、より厳密な粒子管理が必要な場合は5ミクロンのカートリッジを使用すべきである。.

率直に言えば、体系的なろ過は、一般的に「魔法の1ミクロン」という基準を無効にしてしまう。50→20→5ミクロンのろ過順序は、誰も手入れをしなかったために2日で目詰まりしてしまう単体の5ミクロンカートリッジよりも優れた性能を発揮する可能性がある。.

廃水再利用システムにおいて、カーボンフィルターはどこに設置すべきでしょうか？

廃水再利用システムにおけるカーボンフィルターは、浮遊物質の除去工程の後、かつ、残留塩素、臭気、特定の有機物、色調の調整、あるいは味に敏感な商業用すすぎ用水の高品質化（大量の固形物の除去ではなく）を目的とする場合、保護再利用の最終工程の前に設置する必要があります。.

活性炭はゴミ箱ではありません。前処理（DAF、マルチメディア浄化、カートリッジによる予備ろ過）を行わずに活性炭を配置すると、急速に汚染され、有機物の危険が生じる可能性があります。除去したい不純物を処理し、活性炭段階がその役割を果たしていることを確認してください。.

締めくくりの言葉：不動産こそが、再利用が真に実現する場である

産業排水の再利用は、単なる環境面での議論の段階から、事業運営上の必要性へと移行しつつある。干ばつ、水道料金、排水規制、ESG監査、冷却需要、半導体産業の成長、食品加工産業の成長、そしてテナントからの圧力など、あらゆる要因が商業団地を再利用へと駆り立てている。.

しかし、最初に最も豪華な膜を購入した公園が勝者になることは、決してないだろう。.

そうした公園こそ、排水の処理を適切に行い、ろ過工程を整備し、敷地を保護し、維持管理へのアクセスを確保し、水圧を監視し、そして設計上の欠陥を隠すための使い捨ての言い訳のようなカートリッジへの依存をやめる場所となるでしょう。.

私たちが作る再利用システムは、パンフレットに載るような理想的な日ではなく、過酷な状況に備えるためのものです。.

工業団地で廃水リサイクルシステムの導入を計画しているなら、まずはフィルターハウジングの仕様から検討すべきです。ここを間違えると、下流工程のあらゆる高価な革新技術が、結局は無駄になってしまいます。正しく選択できれば、再利用は手間のかからない、測定可能な、そして有益なものとなります。.

設計チームがカートリッジの選択肢、ハウジング製品、体系化されたろ過方式を比較検討する際、Lvyuanの産業用フィルターカートリッジおよびステンレス製ハウジングの幅広い製品ラインナップは、単なる設計図ではなく、実際の運用上の課題に基づいて開発されたパイロットスキッド、ブライトニングライン、移動式ろ過システム、および長期再利用システムを支援することができます。.
