粘性の高い食品のろ過におけるフィルターハウジングの選定

粘度こそがすべてを変える。.

水ベースのデータシート上では十分な容量があるように見える容器でも、トマトペースト、ハチミツ、フルーツピューレ、チョコレートリカー、ブドウ糖シロップ、濃縮乳、あるいはでんぷんでとろみをつけたソースなどが、実際の加工温度で生産ラインに送られてくると、製造上のボトルネックとなる可能性があります。.

では、なぜ顧客は、あたかもすべての商品が水のように振る舞うかのように、名目流通率を比較し続けているのでしょうか？

私の率直な見解としては、食品業界は名目上のミクロン値について論じることにあまりにも多くの時間を費やし、厚さ、固形分含有量、温度レベル、差圧、洗浄時間の測定には十分な時間を割いていない。この装置は、あたかも金属製の容器であるかのように扱われている。しかし、そうではない。これは圧力容器であり、衛生上の境界であり、メンテナンスの対象であり、場合によってはバッチ間のばらつきの隠れた要因でもあるのだ。.

その影響は単なる学術的な問題にとどまらない。CDCの2023年のデータによると、一般的に食品を介して感染する8つの感染症の発生率は、2016年から2018年の基準値と比較して、増加したか、あるいは引き続き安定していた。 2024年のFoodNetの暫定数値によると、感染者数は24,624人、入院者数は6,746人、死亡者数は178人であり、報告された感染者のうち84%は国内で感染したものである。ろ過処理は、加熱処理、清潔さ、刺激物の管理、あるいは検証済みの予防管理策を変えることはできませんが、不適切に設計された機器は、食品安全システム全体を弱体化させる問題を引き起こす可能性があります。.

粘性の高い食品が、不適切なフィルターハウジングの選択を明らかにする理由

水は過ちを隠してくれる。.

製品の厚みが増すと、これらの問題が生じやすくなります。これは、厚みが増すにつれて応力損失が大きくなり、流れの経路がより厳しくなり、微細な開口部全体で固形物が詰まりやすくなり、さらに、蓋、通気口、シール溝、または排水ポケットに滞留した異物を除去することがより困難になるためです。.

厳密に仕様が定義されたシステムでは、いくつかの障害パターンが一貫して現れます：

「tidy」フィルターは、差圧が高すぎる状態から始まります。.
バッチの途中で循環が停止する。.
水試験では良好な性能を発揮したカートリッジが、柔らかい固形物によって目詰まりを起こした。.
容積式ポンプは、ろ過材を圧縮または破砕します。.
オペレーターは、積載スケジュールを満たすためにフィルタリングを迂回する。.
不動産は完全に排水できず、商業用製品や洗浄用沈殿物が残ってしまう。.
ガスケットは膨張したり、硬化したり、あるいは風味成分を吸収したりすることがあります。.
「衛生的な」容器には、内側の段差を直接手でかき回す作業が必要です。.

最後の点には問題があります。外観が洗練されていて、トライクランプ接続が採用されているからといって、その施設が即座に衛生的なものになるわけではありません。.

FDAの予防的管理体制では、各施設が生物学的、化学的、物理的な危険因子を特定し、その工程に適した管理措置を講じることが求められています。同庁が2024年1月に発表したガイダンス案では、さらに物理的危険因子、衛生管理プログラム、特定、およびリコール準備を、それぞれ独自の管理領域として区分しています。端的に言えば、フィルターを購入したからといって、何が問題になり得るかを特定するという加工業者のより包括的な責任が免除されるわけではない。.

物件一覧ではなく、物件そのものから探しましょう

過去に販売代理店が実際に以下の情報を求めてきたことがある場合、そのようなフィルターハウジングに関する提案は間違いなくお断りします：

製品名と配合成分（家庭用）
想定される最低ろ過温度における粘度
その物質がニュートン流体、せん断希薄化流体、あるいはチクソトロピック流体のいずれであるか
ロット数量と単価の照会
処理に要する最大許容時間
保留される固体の種類、形状、および対象
必須の汚染物質除去目標
許容される製品の損失の最適値
入手しやすい吸込圧力およびポンプの種類
洗浄方法、薬剤、温度設定、および切り替え頻度

粘度は、温度やせん断の問題と関連付けて考える必要があります。たとえ製品が60 °Cで5,000 cPを示していたとしても、製造の遅れにより35 °Cの状態でフィルターに流入する場合、「5,000 cP」という数値だけでは不十分です。.

さらに、非ニュートン流体製品は問題をさらに複雑にします。ケチャップ、マヨネーズ、ヨーグルト、果物の下処理、およびデンプン系材料は、せん断を受けると粘度が大幅に低下することがありますが、せん断がなくなると元の構造を取り戻すことがあります。単一の実験室での粘度測定値だけでは、圧力と流動の関係を完全に説明することはできません。.

参考までに、1 cP は 1 mPa・s に相当します。水は室温付近では 1 cP に近い粘度ですが、蜂蜜、濃縮液、ペースト、溶液などは、その数百倍から数千倍もの粘度を持つ場合があります。この違いにより、名目上 10 m²/h の住宅が、実際には 1 m²/h という不満の種になってしまう可能性があります。.

高粘度液体のバグフィルターとカートリッジフィルターの比較

ここで、販売資料の内容が曖昧になりがちです。.

バッグ型フィルターは、一般的に、固形分濃度の高い充填液や、より大きく変形しやすい粒子に対して高い耐性を示します。一方、カートリッジハウジングは、通常、より厳密なろ過性能、より再現性の高い部品形状、そしてプリーツ加工されたフィルターメディアを使用した場合、より優れた信頼性を提供します。どちらのタイプも、一概に優れているとは言えません。.

次のような場合には、衛生的なバッグフィルター設備を選択してください：

固形分の充填度は中程度から高い。.
ターゲットの保持は比較的粗い。.
繊維、パルプ、凝集体、皮、または柔らかい破片が存在する。.
初期応力の低減が最優先事項です。.
事業者には、迅速かつ経済的な代替メディアが必要だ。.
フィルターツールからの項目の復元は重要です。.

以下の場合は、カートリッジハウジングを選択してください：

保持力の一貫性は、土壌保持能力よりも重要です。.
この製品は、実際にはすでに粗ろ過が施されています。.
このプロセスには、所定の定格出力または高効率が求められます。.
カートリッジの構造は、温度、油脂、酸、アルコール、および洗浄用化学物質の影響を受けます。.
多くのカートリッジを取り付けることができ、内部に手が届かない場所が生じることはありません。.

A シングルカートリッジ式ステンレス製フィルターハウジングパイロットバッチ、原料ストリーム、低流量運転、あるいは使用地点での最終精製に対応可能です。メーカー自身も、高粘度や不純物含有量の多い製品については、予備ろ過が必要になる場合があると指摘しています。これは妥当な推奨事項ですが、しばしば見過ごされがちです。.

スループットを高めるためには、a マルチカートリッジ式ステンレス製フィルターハウジング複数の要素全体に流体を分配します。しかし、カートリッジを追加したからといって、不適切な流体設計が許されるわけではありません。流体の不均一な循環、カートリッジのシール不良、あるいはアクセスできないチューブシート部分などは、依然として性能を脅かす要因となり得ます。.

高粘度食品のろ過における不動産コントラストのろ過

不動産の種類	～にぴったり	固形物耐性	一般的な圧力損失の挙動	主なメリット	主な危険
単一物件の不動産	ソース、シロップ、油、ピューレの予備ろ過	高い	きれいな状態であれば、かなり安くなる	基本的な手順と高い集塵能力	サポートが必要な場合は、バッグをバイパスするか、折りたたんでください
マルチバッグハウジング	大容量の粗ろ過	極めて高い	控えめに	広いろ過面積	製品の大幅な出荷遅延と洗浄に関する懸念
シングルカートリッジハウジング	パイロットラインと研磨作業	削減	分厚いアイテムの場合、急激に上昇することがある	携帯性に優れ、保持力を調整可能	時期尚早な盲検化
マルチカートリッジの設置スペース	高流量研磨	低い～中程度	全体的な流量が同じ場合、カートリッジ1個分よりも少ない	拡張可能なろ過面積	シール安定性と不均等荷重
バスケットフィルター	ポンプの防御と頑固な粒子の除去	極めて高い	目開きが適切に調整された低目	再利用可能で頑丈	精密ろ過用のツールではありません

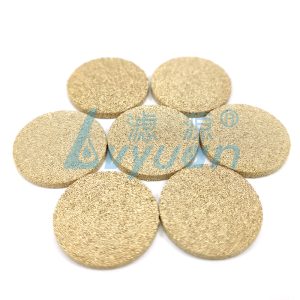

焼結部品の市場規模	耐熱性または繰り返し使用が求められる専門的な作業	中程度	メディアへの依存度が非常に高い	機械的強度と洗浄性の両立が可能	微細な気孔による高い応力損失
二重システム	継続的な生産	高い	メディアを頼りにする	生産ラインを停止せずに移行する	遮断弁、シール、洗浄箇所がはるかに多い

微小循環ではなく、応力差によるサイズ

厳しい現実として、厚みや圧力損失の情報が伴わない流量値は、実質的に何の意味も持ちません。.

整然とした層流の問題によく用いられる標準的なスクリーニング推定式は、次のとおりである：

粘性製品の推定ΔP ≈ 水試験によるΔP × 製品の厚さ ÷ 水の粘度

カートリッジは、目標流量の水に対して0.05 barの圧力損失を生じると想定されます。プロセス液の粘度が500 cPの場合、単純な粘度補正を適用すると、現実的にはあり得ない25 barという値が算出されます。.

しかし、それは最終的なシステムが実際に25バールで稼働することを意味するわけではありません。せん断希薄化、細孔の形状、循環量の低下、表面積の拡大、温度、および地盤水理学的な要因が結果に影響を及ぼします。ただ、水道仕様の構成では、要件を満たすには程遠いということは示唆されています。.

手順の制限値から逆方向にシステムの寸法を決定する：

許容最大クリーン差圧
許容最大不均一応力差
最小品目温度レベルにおける必要流量
利用可能なポンプ圧力
要素の崩壊またはバースト制限
住宅の設計圧力
リリーフ装置の設定
許容されるバッチ実行時間

不動産の両側に応力検知器またはトランスミッターを設置してください。流入側のみの測定値だけでは、フィルターとは無関係な要因によって上流側の応力が上昇する可能性があるため、得られる情報はごくわずかです。.

また、交換の条件を明確に定めてください。「流量が低下したら交換する」というのは、管理手法としては不適切です。.

衛生的なレイアウト：清掃のしやすさが真の要件である

粘度の高い食品に適したフィルターハウジングは、必ずしも圧力損失が最も少ないものとは限りません。重要なのは、プラントの実際の稼働条件下において、完全に排水・点検・洗浄が可能でありながら、許容範囲内の流量を維持できるものです。.

価格について話し合う前に、ぜひこれらの情報を確認しておいたほうがいいでしょう：

内面の表面粗さ（Ra）をµm単位で数値表示したもの
溶接部の研削、研磨、および文書化
隙間のない部品への支援
真の最低地点での排水設定
真のピーク時のエアベント設定
蓋および閉鎖部の洗浄性
シール溝の形状
内部の紐、あるいは露出しているバネ
ゲージやサンプルポート周辺のデッドレッグ
製品を保持する水平面
汚れた面ときれいな面の両方を検査する機能
CIP（定置洗浄）またはCOP（非定置洗浄）手順との互換性

3-A衛生基準協会は、食品および乳製品加工分野全般にわたって、設備および衛生設計基準を定めています。「3-A規格」と称する販売業者がいても、それは適合証明、許可、または規格審査の提供を意味するものではありません。どの基準、改訂版、項目、および認証事例が適用されるかを具体的に確認してください。.

隠れ場所は一切ありません。.

チューブシートの下に不動産トラップのピューレが溜まったり、圧着不良のガスケットの裏側にタンパク質の沈着物が残ったりした場合、その問題は単なる外観上の問題にとどまりません。それは繰り返し発生する清浄度上のリスクとなり、オペレーターはすべての生産サイクルを通じて何らかの方法でこれを管理しなければなりません。.

即食食品の製造ラインにおいて、そのような不確実性を容認できますか？

304と316Lステンレス製フィルターの市場動向

SUS304は、通常、腐食性が弱く、塩化物含有量の少ない食品や、洗浄要件が規定されている用途には十分です。SUS316Lにはモリブデンが含まれており、特に塩化物イオン、酸性成分、塩分、あるいは過酷な洗浄サイクルが存在する環境において、孔食や隙間腐食に対する耐性がSUS304よりもはるかに優れています。.

しかし、合金の表示はあくまで始まりに過ぎません。.

「316L製」の設備であっても、304製の締結部品や、材質が不明なバスケット、追跡不可能な溶接充填材、あるいは工程の途中で機能しなくなるエラストマーなどが使用されている可能性があります。主容器の材質指定だけに頼るのではなく、湿潤部に対する定期検査を依頼してください。.

以下の項目との互換性を評価する：

項目 pH
NaCl濃度および塩化物への直接曝露
酢酸やクエン酸などの有機酸
NaOHなどの洗浄用化学薬品
HNO₅やリン酸系を含む酸リンス法
最大洗浄温度
接触時間
応力、亀裂、および静止領域

パッシベーションに関する文書は、建設完了後に作成するのが理想的かもしれません。電解研磨は表面特性を改善できますが、負の形状、溶接の浸透不足、あるいは容器の底面に突き出ている排水管といった問題については、これを解決することはできません。.

マイクロン定格は、効率に関する要件のすべてを網羅しているわけではない

“「100ミクロン」というのは正確に思えるが、実際にはそうではない場合が多い。.

「小」という評価は、メーカーの試験方法に基づくおおよその保持レベルを示しています。絶対的な評価は通常、定義された性能や最大粒子結合に関連付けられていますが、サプライヤーによってこれらの用語の使用法は一貫していません。実際の試験方法、遮断材、液体の粘度、流量、性能、および差圧について確認してください。.

その後、そのフィルターが何を排除することを目的としているのかを特定します：

鋼材
丈夫なポリマー製パーツ
果物の種や皮
フレーバー凝集体
ゲル粒子
繊維
未溶解の粉末
Char
骨
シールのかけら
一般的な外観上の欠陥

これらはさまざまな危険や問題です。柔らかい500 µmのゲルは、硬い500 µmのビーズが通過できる開口部を通じて変形する可能性があります。長い繊維が、頑丈なディスプレイに絡みつく可能性があります。高密度の鋼粒子は、フィルターに到達するのではなく、配管内に堆積する可能性があります。.

FDAは、ガラス、金属、プラスチック、細菌、刺激物、その他さまざまな汚染物質が原因で食品のリコールが発生する可能性があることを明記している。同局の「金属混入」に関するガイダンスでは、大きさがおよそ7～25 mmの硬質または鋭利な金属片については規制措置が実際に講じられてきた一方で、それより小さな金属片であっても、脆弱な消費者には怪我を負わせる恐れがあると指摘している。.

2024年8月16日、パーデュー・フーズは、金属コードが混入していたという報告を受け、約167,171エクストラポンドの冷凍即食用鶏肉製品をリコールした。これは粘性液体のろ過事例ではなく、フィルターハウジングだけで確実にこれを防げたとは断言できません。しかし、この事例は物理的危険物質の混入がもたらす経済的規模を如実に示しており、また、浄化処理、目視検査、磁石による除去、金属探知、X線検査、設備の保守、苦情対応が、システムとして一体的に機能しなければならない理由を浮き彫りにしている。.

バスケットストレーナーや多段式システムが有効な場合

ドロドロした、粒子が粗い、あるいは著しく汚染された製品の場合、プロセス容器の直後に大型のカートリッジを設置することは、多くの場合、設計上好ましくない。.

提示された設定では、次のようなものが利用される可能性があります：

粗目バスケットフィルター
衛生用バッグフィルター
優れたカートリッジ、あるいはその他の研磨工程

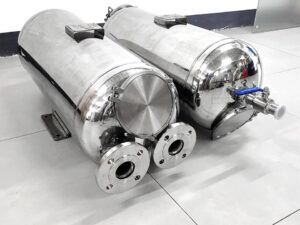

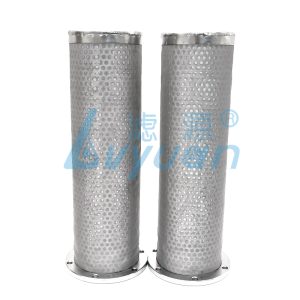

A SUS304または316L製のバスケットストレーナーポンプや下流側の媒体を大きな異物から保護することができます。これはあくまで粗いレベルの防御策として扱うべきであり、必ずしも微生物や微細粒子の制御策とは呼べません。.

費用をかなり前もって計上します。しかし、高品質な工具の耐用年数が大幅に延び、稼働率が安定し、オペレーターによる緊急交換の回数が減り、各工程での生産ロスが大幅に減少するため、結果的にはコストを抑えることができます。.

ある架空のプラントを例に考えてみましょう。このプラントでは、単一の精密フィルターハウジングと、さらに$2,000もコストがかかる多段式システムのどちらを採用するかを選択しています。もし、コストの低い設計によって毎週45分間の追加停止が1回発生し、カートリッジ交換ごとに40 kgの製品が廃棄され、カートリッジの消費量が4倍になるのであれば、設備投資の節約は見せかけに過ぎません。実際の損失は運用コストにあります。.

CIP、トランジション、そしてプロダクト・ヒーリング

換気性能は優れているものの、片付けに2時間もかかる住宅は、高性能住宅とは言えません。.

粘性の高い製品については、各装置が以下の機能を備えているか確認してください：

手作業で掬い取る必要がなく、重力によって排水管の水を排出する
水またはその他の認可された流体で置換すること
ピギング処理または製品回収処理を承認する
CIPの流れを所定の方向に処理する
ダーティサイドとクリーンサイドの両方の表面を洗浄剤で洗浄する
循環中の気泡の発生を防ぐ
最後のすすぎ時の導電率または化学的性質を確認してください
中身の保存食品を床にこぼすことなく開封できる
洗浄済みの製品接触面を運転者が触れないようにする

移動式システムは、試験運用、季節的な生産、手直し作業、およびフィルタリング作業の分担などに役立ちます。付属品として1つステンレス製移動式ろ過システムここでは、40AM、80AM、40AST、840ASTのバッグフィルター構成およびオプションのPW25/50空圧式ダイヤフラムポンプの仕様について解説しています。これらの情報は出発点として役立ちますが、配管、ポンプ内部構造、設置、車輪、制御装置、および排水性を含むスキッド全体の衛生上の妥当性については、依然として検証が必要です。（サイトタイトル)

「持ち運び可能」だからといって、衛生的だとは限らない。.

卸売業者が「聞かないでほしい」と願う調達に関する質問

見積依頼のたびに、以下の質問事項を併せてお送りください：

指定した厚さ、温度、固形分トン数、および目標差圧における保証流量はどれくらいですか？
この見積もりの算出基準は水量に基づいていますか？
住宅用機器の最大使用圧力および試験圧力はどれくらいですか？
最大処置温度において、圧力スコアはどの値を使用しますか？
コンポーネントの破損およびシールバイパスに関する制限事項にはどのようなものがありますか？
304、316、316Lのいずれが接触部品ですか？
液体に接触するすべての金属部品について、材料証明書を発行していただけますか？
どのような内面仕上げの値が保証されていますか？
溶接マップ、パッシベーション記録、および検査報告書は提供されていますか？
フィルター媒体およびエラストマーについて、どのような食品接触に関する表示が容易に入手可能ですか？
製品と接触するすべての表面を目視で評価することは可能でしょうか？
設置された状態で、ハウジング内の液体を完全に排出することは可能ですか？
重力排水パイプを通した後、製品はどれくらい残りますか？
クリーンハウジングの容積とは何ですか？
推奨される要素変更の手順はどのようなものですか？
減圧後、カバーは安全に開けることができますか？
機械的なインターロックや、確実に応力が加わっていることを示す兆候はありますか？
どのような予備のシールやバスケットが装備されていますか？
代役のインターン生には、どのような準備が求められるのでしょうか？
販売代理店は、正規のソリューションを活用した製品の試用を目にすることになるのでしょうか？

信頼できるサプライヤーなら、見積書、図面、証明書、および制約条件を提示して対応してくれます。一方、信頼性の低いサプライヤーは、派手なパンフレットを送ってくるだけで、最大流量を繰り返し強調するだけです。.

実用的な選択マトリックス

各候補者を1から5までの点数で評価し、推奨される重み付けを乗算してください。.

オプションの側面	推奨される重み付け	「5」という評価が何を意味すべきか
実粘度における流れ	20%	推定または実物による検証
衛生的なレイアウト	20%	排水可能、点検可能、隙間管理済み、記録あり
固形物保持能力	15%	許容範囲を超える流量の低下を伴わずに、バッチ全体が完了した
浄化と移行	15%	許容範囲内の時間と物品の損失で、浄化が完了したことが確認された
素材の互換性	10%	接触するすべての金属およびエラストマーが記録された
顧客維持率	10%	試験手法と有効性は、排除目標と合致している
ドライバーの安全とセキュリティ	5%	安全なベント、開放、トレーニング、およびアスペクトの取り扱い
ライフサイクルコスト	5%	メディア、労力、ダウンタイム、無駄、節約、およびエネルギーで構成される

私は、単に総額が最も高いという理由だけで即座に契約を授与することはありません。衛生設計、安全性、あるいは製品の互換性を軽視する候補者は、コストにかかわらず排除されなければなりません。.

よくあるお問い合わせ

粘性の高い食品にとって、最も効果的なフィルターの設置場所はどこでしょうか？

粘性の高い食品にとって最も効果的なろ過装置とは、衛生基準を満たし、所定の耐圧性能を備えた容器であり、対象物の実際の使用濃度において目標の循環量を維持できる十分なろ過面積を有するとともに、完全な排水、確実な洗浄、迅速なフィルター交換が可能であり、かつ食品、温度、シール材、洗浄薬品との適合性が確認されているものである。.

固形分が多い製品の場合、一般的にはバッグハウジング、あるいはバスケットとバッグを組み合わせた多段式システムが採用されます。固形分の少ない製品の研磨処理には、マルチカートリッジ方式の方が適している場合があります。.

粘度の高い流体には、バッグフィルターとカートリッジフィルターのどちらが適していますか？

バッグフィルターは、比較的開放的な流通経路と十分な汚泥保持容量を備えているため、高固形分、繊維、パルプ、または変形しやすい粒子を含む粘性のある液体のろ過に適しています。一方、カートリッジフィルターは、より厳密で再現性の高いろ過性能と明確なろ材性能が求められる、固形分が少ない液体の清澄化に適しています。.

最適な選択は、圧力損失、設定長さ、不純物の種類、フィルター交換の頻度、および求められる製品の清澄度によって決まります。単にミクロン値だけで決まるわけではありません。.

不動産用フィルターには、304ステンレス鋼と316Lステンレス鋼のどちらを選べばよいでしょうか？

316Lステンレス鋼製のフィルターは、対象物や洗浄工程に塩化物、塩分、腐食性の強い酸、高温、あるいは深刻な隙間腐食の問題が存在する場合に一般的に好まれます。一方、304は、文書化された材料評価により十分な耐食性が確認されている場合、より穏やかな製品や規制された洗浄薬品に適している可能性があります。.

バスケット、スプリング、締結部品、排水管用継手、弁、溶接充填材など、液に接触するすべての部品を定義してください。部品表全体の代替として「316L製」という表記は使用しないでください。.

粘性の高い食品のフィルターハウジングのサイズをどのように計算すればよいですか？

フィルターハウジングの寸法は、対象物の最低動作温度、実際の粘度、予想される固形分量、および許容差圧において、必要な循環量を確保するために必要なろ過スペースを特定した上で、ファウリング、収縮、製造公差のための十分なスペースを確保し、さらにハウジング、ポンプ、シール、および構成部品の圧力限界値を下回る安全な余裕を加味して算出されます。.

水流のランク付けは、検証済みの粘度補正値、あるいは理想的には代表的な試料のスクリーニングを用いて変換すべきである。非ニュートン性製品については、通常、単一のcP値ではなく、レオロジーデータが必要となる。.

ソースのろ過には、どのミクロン単位のろ過精度を使用すべきでしょうか？

ソースのろ過に適したミクロンスコアとは、望ましい果肉、香辛料、食感成分、着色成分、または風味を帯びた固形物を除去することなく、定義された不要な粒子を確実に除去できる最大の開口径またはろ材の品質を指します。これには、適切な差圧を維持しつつ、洗浄やろ材の交換を行う前に必要なバッチを完了させることも含まれます。.

まず、実際の汚染物質と対象とする粒子を特定することから始めます。他のソース生産ラインから流用した、おおよその50、100、あるいは200 µmという数値を基に開始してはいけません。.
