RO前処理用高流量カートリッジハウジングの規格

高流量カートリッジフィルターの筐体は、一見すると単純なステンレス製のカバーのように見えるかもしれませんが、高圧下で毎分数百リットルの流量を処理する場合、その蓋、溶接部、ノズル、カートリッジのシール、通気システム、および関連書類は、ROプラントのリスク評価の対象となります。.

それなのに、なぜこれほど多くの注文が、「SS316、5ミクロン、150 psi」という程度の情報しか記載していないのでしょうか？

私の率直な見解としては、それは技術要件ではなく、買い物リストに過ぎない。.

RO前処理用フィルターの設置スペースに関する妥当な要件は、以下の4つの懸念事項に対応していなければならない：

このハウジングは、通常時、圧縮時、および閉鎖時の各条件下で、安全に応力に耐えることができますか？
その湿潤状態にある製品は、実際の給水中の化学的環境に耐えられるだろうか？
これらのカートリッジは、過度な差圧を生じさせることなく、要求される確実な保持力と流量を実現できるでしょうか？
提出された書類は、設置国において適切なものですか？

こうした懸念が、さまざまな基準の誕生につながっています。「世界的な高流通フィルター不動産基準」といった、これら4つすべてを網羅する単一の文書は存在しません。.

発行部数の多いフィルターハウジングに関する統一基準は存在しない

高流量カートリッジフィルターハウジングは、多くの一般的な家庭の交差点に設置されています：

圧力容器の配置および建設
ステンレス鋼製品の要件
溶接および試験の要件
表面洗浄および不動態化
飲料水との接触に関する要件
必要に応じて、衛生的なスタイルを心がける
カートリッジのろ過性能
地域間の一貫性と項目の注記
プラント固有の機械および計装に関する規格

現在のASME中央暖房用ボイラーおよび圧力容器規格は、2025年版のBPVCです。この規格の圧力容器に関する部分は、設計、製造、評価、認証、材料、溶接資格、および過圧保護について規定しています。ただし、ASME規格への準拠が、すべての物件にUスタンプが必要であることを自動的に意味するわけではありません。その判断は、管轄当局、容器の寸法、応力、使用条件、適用除外、および契約条項によって異なります。.

では、ISO 9001についてはどうでしょうか？価値があるのは確かですが、品目承認についてはそうではありません。.

ISO自体は、ISOが企業にライセンスを付与したり、認証を発行したりすることはないと明言しています。公認された第三者機関による認証は、製造業者が品質管理システムを運用していることを示すことはできますが、特定の筐体がASMEセクションVIII、PED 2014/68/EU、NSF/ANSI/CAN 61、または購入者の設計要件を満たしていることを示すものではありません。.

その境界線は常に曖昧になっている。.

「RO Refine Duty」から始めましょう。ハウジング・ディレクトリではなく

「流通量の多いカートリッジ型不動産をどのように選定すべきか」という質問をする前に、プロセスインスタンスを明確に定義しておく必要があります。設計上の検討事項には、以下の点が含まれていなければなりません：

定常流量、最小流量、最大流量
代表的な使用応力
最大許容使用圧力（MAWP）
レイアウトの温度範囲
排水管の排水作業中や停止中に、掃除機を使用できる可能性があります
給水中の塩化物への注目
pHおよび酸化還元条件
遊離塩素、オゾン、またはその他の酸化剤の残留量
洗浄用化学物質とその濃度
必要なミクロンランク――「スモール」か「アブソリュート」か
許容される整然とした、かつ解消不可能な差応力
カートリッジの長さ、外径、エンドリンク、およびシール材
設置地域
飲料水、食品、医薬品、または商業用途の分類

循環量だけを見ても、誤解を招く恐れがあります。.

200 m³/hの流量で売り出されている不動産は、清浄な水を使用し、特定のカートリッジ設計を採用し、初期の圧力損失が小さく、かつ粉塵負荷を考慮していない場合にのみ、その流量に達する可能性があります。カートリッジのろ過材を調整するか、ΔPを0.2 barから1.0 barに上昇させると、運用コストは劇的に変化します。.

したがって、販売業者は、最大流量値だけでなく、アセンブリ全体の圧力損失曲線も提示すべきである。その曲線は、水温、粘度、カートリッジの型式、カートリッジの数、汚染状況、および試験方法を考慮したものでなければならない。.

小規模なシステムの場合、a 40インチ SUS304 シングルカートリッジフィルターの設置スペース標準的なカートリッジ・アンド・シェル方式を強調している可能性がある。同社のウェブサイトには、5または10ミクロンのストリング巻きカートリッジを備えた10、20、30、40インチの構成が記載されていますが、これらのカタログ情報は、プロジェクト固有の圧力、化学組成、および文書化仕様へと変換する必要があります。.

ASMEフィルターハウジングの要件：規格への準拠はシェル厚よりも重要である

ASMEエリアVIIIは、耐圧型産業用フィルター設備の設計基準として広く採用されています。この規格では、内圧および外圧、許容材料、製造、検査、評価、選定、および認定について規定しています。本プロジェクトの仕様書では、単に「ASME設計」と記載するのではなく、必要な規格のバージョンを明記する必要があります。“

その表現は重要です。.

“「ASMEの概念に基づいて開発された」という表現は、以下の表現とは比較できない：

ASME 第VIII編第1部に基づいて作成
認定検査プログラムに基づき検査済み
ASMEサプライヤー情報報告書が添付されています
該当するASME認定マークが付与されている
必要な箇所に登録済み
管轄区域を有する地方自治体により承認された

分野、部門、版、認証状況、および適用除外事項を明確に示さないまま「ASME規格」という表現を用いた見積もりについては、間違いなくお断りいたします。.

少なくとも、機械的なスタイルのレビューでは、以下の点を網羅すべきである：

MAWPおよびレイアウト温度： 当該材料は、実際の周囲温度条件下ではなく、試験時の設定条件（圧力および温度）下で試験を行う必要がある。.

クロージャのレイアウト： スイングスクリュー、Vバンドクランプ、ねじ込み式閉鎖部、およびクイックオープン式カバーは、それぞれ異なる危険をもたらします。操作者は、加圧された装置を開けることができないようにする必要があります。圧力逃がし措置は、適切な機械的設計の代わりにはなりません。.

周期的なサービス： カートリッジの頻繁な調整、応力の脈動、ポンプの始動、ウォーターハンマー、および重複した殺菌サイクルは、継続的な応力よりも疲労を深刻化させる要因となり得ます。.

ノズルの装填： 重量のあるバルブ、支持されていない配管、および熱膨張による変位は、荷重を直接入口および出口の接続部に伝達する可能性があります。.

真空： 内部応力に対して十分な耐力を有すると評価された容器であっても、外部応力が実際に考慮されていない限り、排水、冷却、または排気口閉塞時の操作中に座屈を起こす可能性がある。.

過圧保護： コンセントの詰まり、遮断弁の閉鎖、発熱、またはポンプのデッドヘッド状態については、システム全体として評価する必要があります。筐体の銘板は、過圧保護装置ではありません。.

PED準拠のフィルターハウジングには、適切な分類が必要である

欧州連合（EU）市場に投入される機器については、指令2014/68/EU（圧力機器指令）が、一般的に、最大許容圧力が0.5 barを超える場合に適用されます。その後の分類は、機器の種類、圧力、容積または公称サイズ、液体の分類、および流体の状態によって決まります。.

RO前処理に使用される水は、通常、許容最高温度において、蒸気圧が常圧より0.5 bar以下となるように一括処理される。当該用途の容器については、第4条において、圧力およびPS×Vの積を用いて、公式の適合性評価機関による審査の対象となるか、あるいは当該機器が健全な設計手法の範囲内にあるかを判断する。.

つまり、「PED認定」だけでは不十分だということになります。以下の情報を確認してください：

最大許容圧力（PS）
船舶数、V
リキッドチームと身体の状態
PEDカテゴリーまたはサウンドデザインの実施条件
適合性評価モジュール
該当する場合、十分な情報に基づく遺体の身元確認
適切な場合には、EUによる整合性の確認
CEマーキングの根拠
適用される調和要件
技術文書の保存義務

該当する分類対象の機器については、PEDでは、技術文書、適合性評価、最終検査、および通常は水圧試験からなる耐圧評価が求められます。関連する証明書および技術記録は、通常、当該機器が市場に投入された後、10年間は保管しておく必要があります。.

「Documents」は、ここではエンジニアリング部門を指します。.

SS304 対 SS316L：グレードの刻印はあくまで始まりに過ぎない

ASTM A240/A240M -26規格の要件は、圧力容器および一般的な用途に使用されるクロムおよびクロム・ニッケル系ステンレス鋼のプレート、シート、およびストリップを対象としています。この規格では、化学成分および機械的特性に関する要件を定めているが、特定の逆浸透（RO）原水に対してSS304とSS316Lのどちらが適しているかについては規定していない。.

塩化物、酸性洗浄剤、沿岸部での使用、あるいは高温環境などにより局所腐食のリスクが高まる場合、SS316Lは通常、はるかに安全な標準的な選択肢となります。とはいえ、316Lが万能の防護策というわけではありません。.

亀裂は依然として発生しやすい。溶接部の熱影響部の色合いが重要である。塩化物を多く含む水が滞留していることが問題となる。酸化剤が問題となる。温度が問題となる。.

カートリッジフィルターの設置スペースに関する重要な仕様では、以下の点を明確にする必要があります：

ASTMまたはENによる材料分類
UNS番号（使用されている場合）
作成後の壁面の最小厚さ
腐食の配分（もしある場合）は、どのような種類であれ
製品のトレーサビリティに関する要件
製鋼検査報告書またはEN 10204証明書の等級
溶接充填材の適合性
酸洗い、洗浄、および不動態化処理
遊離鉄の適合試験
内装の表面仕上げに関する要件
静水圧試験用水における塩化物濃度の制限値
試験後の乾燥と保存

ASTM A967/A967M -25 は、硝酸、クエン酸、および電気化学的パッシベーション処理に加え、遊離鉄やその他の表面汚染物質の除去を確認するために用いられる定性試験について規定しています。したがって、「研磨および不動態化処理済み」と記載された見積書は、処理内容、処理工程、受入検査、および検査記録を明記した見積書に比べて、その信頼性は低いと言えます。.

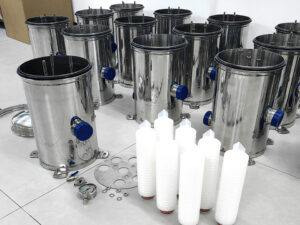

A 大容量のSS304またはSS316カートリッジフィルターの設置スペース 10、20、30、または40インチのレイアウトで設置可能であり、150 psiの作動圧力を提供します。これは初期情報として有用ですが、それだけでは、規格分類、繰返し圧力耐性、材料のトレーサビリティ、あるいは化学的適合性の証明にはなりません。.

カートリッジフィルターハウジングの仕様には、フィルター部品を含める必要があります

シェルとカートリッジは、1つの油圧システムを構成しています。両者のインターフェースを確認せずに個別に仕様を定めることは、この業界におけるあまり注目されない誤りの1つに過ぎません。.

デュポンのRO技術支援では、ROのカートリッジ前処理として、絶対孔径が10 μm未満であることを推奨しており、一般的な推奨値としては5 μmの絶対ろ過が挙げられています。コロイド状シリカや金属ケイ酸塩によるファウリングが懸念される場合、1～3 μmの絶対ろ過が有効な選択肢として挙げられています。.

根本的な問題。.

公称5 μmのカートリッジは、必ずしも5 μmの絶対ろ過カートリッジとまったく同じ保持性能を発揮するとは限りません。調達担当者は、指定された検査プロトコルに基づくベータ比や除去率など、指定された断片サイズにおける記録済みの性能値を要求する必要があります。.

また、デュポン社は、ポリプロピレンやナイロンなどの合成素材で分解されないカートリッジ製品と、差圧計の併用を推奨しています。ΔP（差圧）が急激に上昇する場合は、カートリッジの不具合というよりは、上流側の前処理工程に問題があることを示している可能性があります。また、1～3ヶ月ごとにカートリッジを交換している場合は、セキュリティフィルターが大量の固形物の除去を余儀なくされていることを示している可能性があります。.

それが厳しい現実です。最後のROカートリッジフィルターは、補助的なフィルターであり、代替の浄化装置ではないのです。.

沈殿物を多く含む原料については、, 市販のストリング巻き式フィルターカートリッジ 1～100 μmの目幅、5～60インチの長さ、およびいくつかの繊維・コア混合比のバリエーションが用意されています。これらはコストパフォーマンスに優れた深層フィルターとして使用できますが、購入者は依然として、ろ過性能、潰れ抵抗性、抽出物、温度制限、および化学的適合性について確認を行う必要があります。.

その一方で、ある絶対マイクロン値が明記されたPESプリーツ型メンブレンカートリッジ保持性能がはるかに優れており、利用可能な膜の種類にはPP、PVDF、PTFE、PES、ナイロンなどが挙げられます。このような微細ろ過は、特殊な浄化や微生物制御の要件には適しているかもしれませんが、0.1または0.22 μmのろ過は、従来のRO前処理において、必ずしも経済的に最適な選択肢とは限りません。.

「より細かい」ことが、必ずしも「より良い」とは限らない。.

主な仕様とスペック比較

需要地域	基本または設計基準	管理対象	検証対象外のもの
ストレスの管理	ASME BPVC 第VIII地区規格、または適切な国内規格	加圧方式、製品、製造、検査、試験、認証	カートリッジの保持性能、あるいは水との接触時の安全性・確実性
EU市場への適合性	PED 2014/68/EU	分類、整合性評価、文書化、マーキング、トレーサビリティ	膜層の保護効率
ステンレス鋼板	ASTM A240/A240M -26	ステンレス鋼の板、シート、およびストリップの化学組成および機械的特性（住宅用・商業用）	当該業務における塩化物、pH、温度、および酸化剤に対する適合性
パッシベーション	ASTM A967/A967M -25；作業手順	化学的パッシベーション療法および検証試験	すべての施工上の欠陥の解消、または不適切な溶接形状の是正
上水道に関する通報	必要に応じて、NSF/ANSI/CAN 61	アルコール摂取や水分摂取に関連する製品および成分の健康・ウェルネスへの効果	圧力容器規格への準拠
衛生・高純度用途	ASME BPE または業務用衛生基準	材料、製造、洗浄性、表面要件、検査および試験	一般的な商用ROに対する普遍的なニーズ
ROビットの保護	膜メーカーによる前処理に関するアドバイス	推奨マイクロンランク、ΔP追跡、代替品およびファウリングの兆候	ハウジングの構造的安定性
メーカー最高品質システム	ISO 9001認証	文書化された品質管理手順	民間住宅のASME、PED、またはNSFによる認証

NSF/ANSI/CAN 61は、フィルター、ガスケット、接続部品、処理媒体、配管、および機械工具を含む飲料水システムの構成要素を対象としています。NSFによると、米国のほぼすべての州およびカナダの各州・準州において、飲料水供給用部品の同規格への適合が義務付けられているか、または推奨されていますが、具体的な地域の要件については、依然として確認が必要です。.

一方、ASME BPEは、バイオプロセシングやその他のさまざまな高純度用途向けの装置を対象としており、製品、設計、製造、評価、試験、および認証から構成されています。これを製薬用水供給に適用することは理想的かもしれませんが、あらゆる産業用RO前処理スキッドに無条件に適用すると、実際のプロセスリスクを解決することなくコストを増大させる恐れがあります。.

私が要求する最低限の書類一式

不動産向けのカートリッジフィルターに関する専門的な提出資料には、単なる光沢のある図面以上のものが含まれていなければならない。.

少なくとも、以下のことを要求してください：

全体配置図および断面図
スタイルコード、部門、版
スタンプ圧力、MAWP、試験圧力、およびスタンプ温度レベル
内部容積
乾燥重量および積載重量
湿潤製品および非湿潤製品
製品証明書およびヒートナンバーのトレーサビリティ
契約上必要な場合のスタイル計算
溶接処理仕様書
治療および職員の資格に関する書類
溶接マップ
非破壊検査報告書
静水圧検査または空気圧検査の実施および証明書
パッシベーション手順および承認記録
指定がある場合は、内部表面仕上げの記録
エラストマーの製造業者、材質、およびグレード
カートリッジの図面およびシール界面の寸法
クリーンな圧力損失曲線
許容最大応力差
閉鎖手順および安全上の注意事項
通気口、排水管、計器、およびリリーフ接続に関する情報
推奨スペアパーツ一覧
銘板のレプリカ
適合宣言書および認証書類

輪郭がなければ、自信も生まれない。.

製造業者は、油圧試験を通じて使用された具体的なカートリッジについても、別途文書化する必要があります。サポートバスケットを開放した状態で検査されたハウジングでは、供給されたカートリッジの組み付け状態における圧力損失は発生しません。.

RO前処理に最適な高流量フィルターをどのように選定すべきか

私は間違いなく、以下の順序でハウジングを完成させていくでしょう：

まず、法的な評判について。. 設置地域、圧力規制基準、PED（圧力機器指令）の適用状況、飲料水接触に関する要件、および所有者の仕様を確認してください。.

第二に、プロセスの互換性です。. 提案された材料について、応力、温度、塩化物濃度、pH、酸化剤、洗浄薬品、固形物の充填、粘度、および有機物に関する問題を比較検討する。.

第三に、水力性能です。. 実際の循環状態における、クリーンでデータが充填されたΔP情報が必要です。大型の多要素ハウジング内における、カートリッジ間の循環分布も含まれるようにしてください。.

第4に、保守性。. カートリッジの湿潤時の重量、クリアランス超過、カバー持ち上げ用サポート、排水性、作業者の到達範囲、ガスケットの交換、および安全な減圧について確認してください。.

第五に、文書化です。. 証明書の未取得を、事務的な手間ではなく、コストや日常的なリスクとして捉えるべきです。.

最も安価なシェルであっても、溶接部の不具合、ガスケットの入手不可、カートリッジ交換頻度の高さ、あるいは現場検査の不合格といった問題によりROシステムが稼働停止に陥ると、結果的には最も高価なハウジングの一つとなることがよくあります。.

現在公開されている情報によると、こうした調達上の自主規制は、こうした背景の中で位置づけられている。EPAの第7回飲料水インフラ調査では、今後20年間にわたり、米国における投資需要はおよそ$625 billionに上ると推計されている。 2024年5月、EPAは独自に、下水、雨水、および関連する浄水インフラの需要が少なくとも$630億に上ると報告した。これは、2億7,040万人にサービスを提供する17,544カ所の公営処理施設を対象としたものである。これらの数値は単なる市場予測ではない。これらは、維持管理性、トレーサビリティ、およびライフサイクルコストが現在、どの程度の範囲で重要視されているかを示している。.

適切なデータシートの裏に隠された故障設定

ハウジングは、規定の耐圧を満たしていても、性能が著しく低下することがあります。.

代表的な例としては、次のようなものがあります：

カートリッジバイパス： 不適切なエンドアダプター、スプリングの張力が弱い、シール面の状態が悪い、あるいは不適切なOリングを使用すると、ろ過されていない水がカートリッジ内を循環してしまう。.

不均一な流量分布： 内部形状が不適切なため、インレット付近のカートリッジに過負荷がかかる一方で、離れた位置にあるカートリッジへの負荷はごくわずかです。.

過度の整流ΔP： ノズルのサイズが小さすぎたり、流路が急激に変化したり、カートリッジの面積が小さすぎたり、あるいは不必要なミクロン単位の微細化が行われたりすると、ポンプの出力は即座に低下します。.

クロージャーのリーク： コード計算による被覆は、カバーの歪み、溝の損傷、ガスケットの締め付け強度の不適切さ、あるいはボルト荷重の不均一さを補うものではありません。.

塩化物の一致： 316Lという銘板があっても、熱変色した溶接部、隙間が詰まっている箇所、水圧試験用水の汚染、あるいは不適切なパッシベーションといった問題は解決できません。.

計測盲点： 圧力計が1つだけでは、オペレーターにはほとんど何も伝えられません。差応力を測定するには、同等の高度にある上流側と下流側で、信頼性の高い測定を行う必要があります。.

有害な通気口： 加圧前にリード式キャップを開けてしまうと、ごく普通のカートリッジが深刻な事態を招く恐れがあります。.

単純な装置？　めったにない。.

よくある質問

大流量カートリッジフィルターにはどのような要件が求められるのでしょうか？

RO前処理用の高流量カートリッジフィルターの仕様は、あらゆる流量、原水、規制地域に即座に適合する単一のグローバルな仕様基準によって決定されるのではなく、圧力耐性、材質、溶接品質、水接触安全性、カートリッジの保持力、差圧監視、および地域ごとの適合性など、多岐にわたる要件によって規定されています。.

ASME第VIII部、あるいはその他の全国的な圧力機器規格が、製造を規制する場合があります。PED 2014/68/EUは、EU市場への投入を規制する場合があります。ASTM規格は、ステンレス材料やパッシベーションについて規定している場合があり、一方、NSF/ANSI/CAN 61またはASME BPEは、安全で清潔な、あるいは高純度の溶液に関連する場合があります。.

ASMEフィルターの設置スペースは本当に必要なのでしょうか？

ASMEエリアVIIIは、一般的に産業用容器を対象とした圧力容器建設規格ですが、Uスタンプの取得が義務付けられるのは、管轄当局、所有者の要件、保険会社、または契約において、当該物件の応力、数量、材質、設置場所、および配置構成に関してそれが必須とされている場合に限られます。.

適切な戦略は、購入前に規格適合の認定を取得しておくことです。「ASME規格に準拠して開発された」という表記は、決して規格認証済み、第三者機関による検査済み、または登録済みであることを意味するとは限らないことに留意してください。.

業務用ROシステムのプレフィルターには、どのミクロン単位のろ過精度が推奨されますか？

5 μmの絶対ろ過精度を持つカートリッジは、浮遊粒子から高圧ポンプや膜を保護するため、多くのRO前処理システムにおいて標準的な初期仕様となっています。一方、10 μm未満の絶対ろ過精度が最低限の基準として広く採用されており、特定のシリカや金属ケイ酸塩によるリスクに対しては、1～3 μmの絶対ろ過精度が適している場合があります。.

最終的な順位付けを行う際には、SDI、濁度、上流処理、カートリッジの交換頻度、コロイドの補充、膜サプライヤーの要件、および提示された順位が相対的なものか絶対的なものかを考慮する必要があります。.

ROの前処理フィルター用途において、SS316LはSS304よりも常に優れているのでしょうか？

塩化物への曝露、腐食性の強い洗浄剤、沿岸の空気、あるいは高温によって局所腐食のリスクが高まる場合、通常はSS304よりもSS316Lが選ばれますが、いずれの合金も即座にリスクがゼロというわけではありません。最終的な選定は、実際の塩化物濃度、pH、酸化剤の残留量、温度、溶接状態、ギャップ形状、および予想される耐用年数に基づいて行わなければならない。.

高濃度の汽水、海水、高温の塩化物溶液、または酸化性環境下では、二相ステンレス鋼、高合金ステンレス鋼、ライニング処理された炭素鋼、FRP、あるいはその他の製品について評価を行う必要がある場合があります。.

ROの前処理に最適な高流量フィルターハウジングとは何でしょうか？

RO前処理において最も効果的な高流量フィルターハウジングとは、要求される流量を、許容可能なクリーンな状態かつ許容範囲内の差圧で満たすと同時に、MAWP、温度、腐食、カートリッジの形状、メンテナンスのしやすさ、排水性、計装、文書化、および現地の規制要件を、正当化可能な安全マージンを確保しつつ満たすシステムである。.

ブランド名やシェル径については後ほど検討します。まずは動作範囲から検討を始め、検証済みの油圧輪郭、カートリッジへのアクセス性、施工図面、閉鎖時の安全性、およびライフサイクルコストを比較検討してください。.

カートリッジフィルターハウジングには、どのような書類を添付すべきですか？

包括的な不動産情報パッケージには、設計コードおよびバージョン、MAWP、設計温度、湿潤材料、熱処理番号、溶接手順、溶接士の資格、非破壊検査、水圧試験結果、パッシベーション方法、エラストマーグレード、規定されている場合の表面コーティング、寸法図、予備部品、および正確なカートリッジインターフェースが記載されている必要があります。.

PEDまたはコード刻印のある機器については、設置地域で要求される適切な声明、適合マーク、認定機関または認定検査機関の記録、製造者情報報告書、およびトレーサビリティ文書を追加してください。.
