加圧式フィルターハウジングの安全な蓋開け手順

しかし、それだけではほとんど何も証明にはなりません。なぜなら、フィルターハウジングは、内部に閉じ込められた液体、圧縮ガス、熱膨張、開いている遮断弁、詰まったエアベント、高所に設置された供給貯蔵タンク、あるいは誰も配管経路を追跡しようとしなかった別のポンプなどを通じて、加圧された状態を維持し続ける可能性があるからです。.

では、なぜ整備班は最初にクランプを手に取るのでしょうか？

この件に関しては、私は厳しい姿勢をとっています：a 不動産物件の公開手続きのフィルタリング この手順は、カバーからではなく、プロセスレイアウトから始まります。閉鎖部を開くことは、規定されたエネルギー遮断手順における最後の工程であり、決して最初の工程ではありません。.

OSHAの危険エネルギーに関する要件（29 CFR 1910.147）は、予期せぬ起動や蓄積されたエネルギーの放出により労働者が危害を受けるおそれのある保守作業を対象としています。この要件では、保守作業を開始する前に、機器を電源から切り離し、作動不能な状態にすることが求められています。.

この脅威は単なる机上の空論ではない。OSHAの事故報告書によると、2007年1月14日、加圧式浄水システムのカバーが吹き飛び、従業員に直撃して死亡する事故が発生した。物理的な事象には脚色が必要ないため、事故の概要は極めて簡潔に記されている。.

なぜフィルターハウジングの蓋が飛翔体になってしまうのか

応力は領域全体に及んでいる。.

わずか2バールのスケール応力（約29 psi）において、内径400 mmの円形蓋には、動的解放、歪み、不均一な固定、閉じ込められたガス、温度、あるいは衝撃の影響を考慮する前の段階で、約25キロニュートンの理想的な分離力が生じることが明らかになっています。これは、2.5統計トン以上の重量圧力にほぼ相当する。.

ストレスが軽減されている。.

作業員は「わずか数psi」と聞くと、圧力が弱いと想像しがちです。しかし、蓋の位置によって生じる応力は圧力を発生させ、圧縮されたガスや高温の流体が、その圧力を瞬時に解放してしまう可能性があります。.

2023年の米国化学安全委員会によるイェンキン・マジェスティック事故の報告書は、一見低圧と思われる容器がいかに急速に危険な状態になり得るかを示している。容器内の圧力は15秒間で約0 psigから4 psigまで上昇し、約9 psigに達した時点で、密閉されたマンウェイ周辺から物質が漏れ出し始め、その後、圧力は18 psigでピークに達した。この容器の高圧警報は2 psigに設定され、トリップ圧は4 psigに設定されており、破裂ディスクの最大破裂圧力は16.5 psigと高かった。.

フィルターの「不動産」とは、あの樹脂製の容器のことではありません。しかし、そこから得られる教訓は変わりません。ストレスは、人がそれを感知するよりも早く高まることがあり、ドライバーが予想するよりも早く、防御装置が反応する前に、閉鎖機能が効かなくなる可能性があるのです。.

ハウジングに触れる前に、安全な状態を確保してください

「secure」の状態は「quit」ではありません。“

これは、応力、循環、運動、熱、真空、化学物質への直接曝露、または電力を発生させる可能性のあるあらゆる要因が、実際に特定、分離、保護、分散され、個別に検査された状態を指す、文書化された状態である。.

～を始める前に カートリッジフィルター関連の不動産物件の新規掲載 バッグの調整を行う場合は、以下を確認してください：

上流工程におけるストレス
下流側の背圧
並列またはスタンバイポンプの接続
圧縮空気または窒素用ヘッダー
高圧蒸気、温水、CIP、SIP、または薬品洗浄用配管
高架貯水槽と重力ヘッド
別の場所から開閉操作が可能な自動バルブ
閉じ込められた温流体によって生じる膨張圧力
カバーを保持したり、内部の不純物を吸引したりできる掃除機
電気式、油圧式、および空圧式アクチュエータのエネルギー
2つの閉じたバルブの間に製品が挟まった

また、記憶だけに頼ってはいけません。現在の配管・計装配置図、バルブチェックリスト、操作手順書、機器マニュアル、および隔離証明書を活用してください。.

OSHAは、ポンプシステムのフィルター交換について具体的に規定しています。その解釈では、上流側と下流側の遮断弁を分離すること、応力を除去すること、フィルター周辺の配管から水を抜くこと、そしてこれらの安全対策が講じられた後にのみフィルターを開けることが説明されています。さらにOSHAは、単にバルブに手が届く範囲に留まっているだけでは、必要な危険エネルギーの管理に代わるものではないと明記しています。.

フィルターハウジングの開口部の処理：管理された手順

1. 通常は「Refine」を終了する

通常の操作制御を用いて、ポンプまたはプロセスを停止させてください。現場の状況で特に必要とされない限り、通常の停止手順として非常停止を使用しないでください。.

シャットダウン前に、適切な稼働状況を記録してください：

入口圧力および出口圧力
差応力
製品の温度
フロー価格
セットまたはラインの識別
化学物質の濃度
開設の理由
異常な音、振動、漏れ、または圧力変化など

差圧が高い場合は、カートリッジやバッグ内の充填量が過多であることを示している可能性があります。この流れの阻害により、圧力均衡化が遅れるほか、オペレーターが予期しない形で液体やガスが滞留する恐れがあります。.

2. あらゆるストレスの原因を特定する

指定された上流側および下流側の遮断弁を閉じてください。バイパス配管、再循環配管、エアアシスト接続部、薬品注入配管、高圧蒸気配管、ドレンマニホールド、および当該施設に再加圧をもたらす可能性のあるあらゆる種類の共通ヘッダーを分離してください。.

その後、当該ウェブサイトのロックアウト／タグアウトシステムをご利用ください。.

単一の遮断弁による遮断は、通常、隔離効果が不十分です。危険、高温、有害、腐食性、可燃性、または高圧の流体については、リスク評価の結果、二重遮断・排気、スペクタクルブラインド、ラインブラインド、物理的切断、あるいはその他の確実な隔離手段が必要となる場合があります。.

私の見解は率直です。画面上の制御弁の指令は、隔離を意味するものではありません。緑色の記号はロックを意味するものではありません。.

3. 設計された通気口をゆっくりと開ける

排出経路から離れてください。化学物質および作業のリスク分析に基づいて定められた個人用保護具（PPE）を使用してください。.

マークされた最高点にある通気口または圧力逃がし口を徐々に開けてください。排出物は、閉鎖された排水路、回収容器、スクラバー、フレア、収集容器、または放出された物質が人に当たったり、火傷を負わせたり、中毒を引き起こしたり、飲み込んだりすることがない、その他承認された場所へ導いてください。.

決して、換気口の上に顔を近づけてはいけません。また、手で圧力が残っているかどうかを確認してはいけません。さらに、主な換気手段として、蓋のネジ、クランプ、スケール、ネジプラグ、ノズル、または配管継手を緩めるといった即興的な対応をしてはいけません。.

対照 圧力逃がし弁の操作手順 ハウジングに以下のものが残っているかどうかを明示する必要があります：

圧縮ガス
温かい蒸気
発泡性商品
加圧液体
予測不可能な溶媒
安全基準を満たさない化学物質の貯蔵

流量と音が止まるまでエア抜きを行ってください。承認された隔離手順に従い、エア抜き弁を安全な開放位置に維持してください。.

4. ハウジング内の水を完全に排出する

指定された最低地点のドレンをゆっくりと開けてください。受け側のシステムに十分な処理能力があり、その流体と化学的に適合していることを確認してください。.

排水管の詰まりが予想されます。水流がないからといって、その住居が空き家であるとは限りません。ポートが、ごみ、ポリマー、繊維、汚れ、バイオフィルム、あるいは崩れたろ過材などで詰まっている可能性があります。.

以下のような、小さなポリプロピレン製の部品を使用している不動産については、透明なフィルター部分を備えた5インチのPPカートリッジ, 、目に見える程度の液量があることは便利ですが、透明であることを決して「圧力が全くない」という証拠として扱ってはなりません。言及されているカートリッジアレイは、5～40インチのサイズと0.1～100ミクロンの定格で構成されており、これにより、ソリューションの問題やファウリングの挙動がかなり異なる可能性があることが示唆されています。.

5. 電力供給がないことを独自に確認する

これは、チームが省略しがちな手順です。また、この作業によって蓋が固定された状態が保たれるのです。.

危険に応じて、少なくとも2つの適切な標識を設置してください：

局所応力ゲージの測定値番号
循環を行わずに通気口を開ける
循環を行わずにドレインを開く
検証済みのバルブ設定
制御室のストレス表示
公認のモバイル用ストレス測定ツール
設計上の検証ポイントにおけるプロセス行の改行
温度レベルが許容維持範囲まで低下しました
LOTO手順により有効化されている場合のトライスタートの確認

単体の計器は、閉じた根元シャットオフによって隔離されたり、固形物によって詰まったり、損傷を受けたり、不適切に調整されたり、測定範囲が不適切であったり、あるいは閉じ込められた気泡を検知できない位置に設置されていたりする場合があります。.

「絶対にない」というのは証拠だ。証拠ではない。.

ゲージの針がゼロを示しているにもかかわらず、エアベントから物質が排出される場合は、作業を中止してください。エアベントから音はしないものの、対象箇所が依然として高温のままである場合は、作業を中止してください。ドレンが詰まっている場合は、作業を中止してください。エア抜きを行った後に再び圧力がかかった場合は、作業を中止し、水漏れや位置ずれのある遮断箇所を特定してください。.

6. カバー除外区域の設定

カバーの想定される移動経路の上方、付近、およびその手前から作業員を退避させてください。.

直立型のハウジングの場合、カバーが持ち上がる可能性があります。水平型の容器の場合、閉鎖部が揺れたり、回転したり、左右に開いたりすることがあります。ヒンジは閉鎖を保証するものではありません。ダビットアームは持ち上げを補助するものであり、圧力を保持するための装置ではありません。.

装置の構造上可能な場合は、必ずドライバーを蓋の横に配置してください。蓋の上に身を乗り出したり、クランプにまたがったり、蓋と本体のフランジの間に手を挟んだりしないでください。.

7. プロデューサーのシーケンスにおけるクロージャーの緩め方

閉鎖の方法はそれぞれ異なり、その失敗の仕方もそれぞれ異なります。.

スイングボルト式カバーの場合は、蓋の状態を確認しながら、ボルトを十字状に均等に緩めてください。ボルト締めフランジの場合は、指定された順序に従い、最初の開放時にカバーが外れないよう、十分な締め付け力を維持してください。 Vバンドまたはクランプリング式の閉鎖装置については、製造元の指示に厳密に従ってください。蓄積された応力により、部分的に解放されたクランプが突然開いてしまう可能性があります。.

クイックオープン式の留め具については、解除を行う前に、機械的インターロック、警告装置、応力インジケーター、接合部、固定部、および保持部品に異常がないことを確認してください。.

蓋をハンマーで叩かないでください。レバーバーを使用しないでください。留め具を代用しないでください。抵抗を感じたら、クランプを無理に締め付けないでください。.

抵抗は情報である。.

通常のハンドツールの圧力では閉鎖部が解放されない場合、圧力、真空、ガスケットの取り付け、腐食、付着物の形成、機器の変形、または組み立てミスが依然として存在している可能性があります。圧力をさらに上げるのではなく、リスクのない状態について検討してください。.

8. 安全な位置から封印を破る

メーカーの指示に従って固定機構を緩めた後、カバーが機械的に固定された状態を維持しながら、ガスケットのシールを慎重に破ってください。.

以下の事柄を発見した場合は、直ちに作業を中断してください：

ヒス音
泡立つ
蓋の動き
安全な活動
液体の浸透
化学的な臭い
フロスティング
予期せぬ暖かさ
圧力計の動作
排水または通気口の流れのリセット

安全に閉鎖措置を再実施できる場合にのみ、その措置を講じてください。発射を制御できない場合は、その場所から離れてください。.

9. 蓋を開けて固定する

エネルギーが完全に消失していることが再確認されたら、専用のハンドル、ピボット、ダビット、リフト、または吊り上げポイントを使用して、カバーを持ち上げたり、揺らしたりしてください。.

蓋の重量に注意してください。巨大な蓋は、圧力が抜けた後でも、挟み込みや押しつぶしの危険、および人間工学的リスクを引き起こす可能性があります。.

蓋が落下したり揺れたりしないよう、しっかりと固定してください。油圧、エアシリンダー、その場しのぎのロープ、あるいは固定されていない接合部などを頼りにして、作業員の上にある重い蓋を支えるようなことは絶対にしないでください。.

カバー公開前のゴー／ノーゴーチェックリスト

チェックポイント	適切な証拠	作業停止の問題
シャットダウンの絞り込み	通常の制御によりポンプが停止した	ツールがサイクル処理、シェイク、または再起動を行う
上流での隔離	適切な遮断措置が講じられ、目印が付けられている	バルブの識別や設定に関する疑問
下流側の隔離	胸やけの病因が特定された	共有ヘッダーはハウジングに供給できる
相補的な力	空気、窒素、高圧蒸気、CIP、およびアクチュエータを分離	追跡されていない接続は接続されたままになる
愚痴	設計上の通気口が開いているが、実際には排出は止まっている	通気口が塞がれ、有害物質の放出が抑制されていない
排水管	排水口の開通が承認されました。液体が除去されました。	「売却済み」と見なされた不動産からの収入なし
圧力の確認	一切の追加条件なしに、かつ独立した検証に基づいて決定する	計器の不一致または圧力の再上昇
温度	ウェブサイトの保守範囲内	高温の液体、蒸気、または熱による成長跡
閉包問題	適切な装備であり、目立った損傷はない	クランプの曲がり、ネジの破損、インターロックの欠落
作業者の設定	免除区域クリア	表紙の上や前に誰かが立っている
事務処理	承認、LOTO、および手順の合計	隔離計画が不十分、あるいは時代遅れである

多くの治療法が軽視しがちな故障モード

通過型隔離弁

遮断弁が閉まっているように見えても、損傷した弁座から圧力が漏れ出ることがあります。ハウジング内の圧力が低下すると、オペレーターは作業を一時中断しますが、その間もひそかに応力が蓄積されていきます。.

そのため、通気口を開放したままにしておく必要がある場合があり、また、カバーを外す前に、再び空気が溜まっていないかを確認する必要があります。.

目詰まりしたスケールや通気口

スラッジ、結晶化した化学物質、ポリマー、腐食、繊維、あるいはバイオフィルムは、圧力計の表示値を実際の容器内の圧力から乖離させる原因となる可能性があります。また、エアベントが詰まっている場合も、同様の誤った安心感を生じさせる恐れがあります。.

ブラインド計器による0 barの分析は、単に見た目がきれいな誤差に過ぎない。.

流体上部に閉じ込められたガス

ガスは、同じ指示圧力下では、非圧縮性流体よりもはるかに大きな力を発生させます。シールが破損した場合、ごくわずかなガスの溜まりであっても、カバーを加速させたり、流体を噴出させたりすることがあります。.

水溶液は必ずしも無害というわけではありません。圧縮空気が水面に閉じ込められたままになることがあり、また、水温が高いと、圧力の変化に伴い、溶存ガスがフラッシュしたり放出されたりすることがあります。.

不適切なクロージャーの組み立て

OSHAが取り上げた事例の一つには、型番95V-W12A-I-18-550-WPと特定された天然ガス用合体フィルター容器が関わっていました。2本の引き締めネジは、追加の耐荷重を考慮して、最大354 lb-ft（480 N・m）まで締め付けることが想定されていました。作業員らはクレセントレンチを使用したとみられ、この要件を認識していなかったため、容器を溶液中に戻したところ、蓋が吹き飛び、37歳の作業員が死亡した。.

この事例は、市場に広く根付いているある誤解を払拭するものです。それは、「蓋が閉まっているように見えれば、閉まっている」という誤解です。.

トルク、締結部材の問題、相互作用、クランプの配置、要素の間隔、ガスケットの圧縮、および組立手順は、単なる外観上の細部ではなく、設計上の要件である。.

熱による再加圧

閉鎖部間に閉じ込められた流体は、加熱されるにつれて膨張することがあります。朝方の閉鎖時には全く応力がかかっていなかった箇所でも、運転時の熱、蒸気マッピング、日射、あるいは周囲温度の上昇によって、再び加圧される可能性があります。.

隔離治療の指示がある場合は、承認済みの緩和措置の選択肢を常に確保しておくこと。.

新しいメディアを設定する前に、ハウジングを評価する

カバーが開いた状態で保護されている場合は、単に交換するのではなく、点検を行ってください。.

以下の点を確認してください：

ガスケットの状態、寸法、材質
ガスケット溝の清浄度
蓋およびフランジのシール面
クランプ、ネジ、ナット、ピン、ひも
ジョイントとダビットの問題
圧力計および根元遮断弁
通気口および排水管の接続口
内部サポートバスケット
カートリッジ用シールプレートおよびスプリング
バッグ用バスケットと固定用具
錆、劣化、変色、ひび割れ
預け入れ小切手または外国小切手
素子の破損またはバイパスの兆候
銘板と圧力スコア

ガスケットに亀裂が入っていないという理由だけで、再利用してはいけません。圧縮永久歪み、化学的膨潤、硬化、切り傷、平坦化、および汚染は、確実なシール性能を妨げる原因となります。.

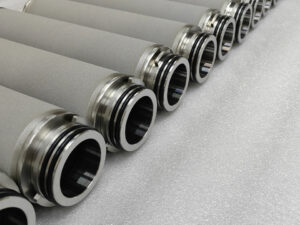

ろ材の選定も同様に、メンテナンスの必要性を左右します。A 多用途焼結ステンレス鋼製工業用フィルター洗浄して再使用できる場合もありますが、ポリプロピレン製の深層カートリッジは通常、交換されます。記載されている焼結エレメントは、10、20、30、40インチのサイズで提供されていますが、エレメントの耐久性にかかわらず、耐圧ハウジングと閉鎖部を点検する必要性は常にあります。.

堆積物への適用については、交換が 5または10ミクロンのPPメルトブローカートリッジ必要なサイズ、寸法、端部の仕様、材料の適合性、差圧の制限、および設置計画に合致していること。物理的に適合していても、技術的には不適切である可能性がある。.

再組み立ておよび管理された運用再開

シール面を傷つけないようにきれいに整えてください。指定されたガスケットを正しい位置に取り付けてください。特に、酸素、医薬品、半導体、食品、飲料、または高純度水の用途においては、メーカーが許可した潤滑剤のみを使用し、所定の手順に従ってください。.

カバーを閉め、留め具を均等に差し込んでください。.

ボルト締め式システムの場合は、メーカーが指定する段階的なクロストルク手順に従ってください。クランプリングについては、その周辺全体にしっかりと嵌合していることを確認してください。スイングボルトについては、適切な配置、ロープとの干渉状況、間隔、ナットの位置、および締め付けトルクを確認してください。破損した金具は、ベビーベッドのメンテナンスキットに入っているものではなく、指定された部品と交換してください。.

その後、規定の手順に従って再起動を行ってください：

機器、雑巾、製品の梱包材、および作業員に異物が付着していないことを確認してください。.
運転処理に従って、排水管を閉じてください。.
空気を排出するために、必要な箇所では通気口を開けたままにしておいてください。.
インレットシャットオフバルブをゆっくりと開けてください。.
所定の価格でハウジングを充填する。.
ベントから、所定の目的地へ空気が送り込まれた。.
必要に応じて、液体が安定した流れになった後、通気口を閉じてください。.
ブースト圧を徐々に上げていきます。.
別の場所や安全な位置から、漏れがないか確認してください。.
テープの投入口、電源コンセント、および差圧。.
承認済み解除プロセスだけでLOTOを廃止する。.

加圧されたハウジングの締結部品は、工具の供給元および承認された現場処理担当者が、特定の調整を明示的に許可した場合を除き、決して締め付けてはなりません。「あと1回転だけ」という軽率な判断こそが、漏れを放出へと発展させる原因となるのです。.

フィルターハウジングの開封に関するベストプラクティス

最良の方法は、決して独創的なものではありません：

住宅向けの書面による処置を適用する。.
処理内容にバルブ番号を記載してください。.
隔離要因に関する写真や図表を掲載してください。.
必要な締め付け手順とトルクを明記してください。.
許容されるゼロエネルギー検証の定義を定める。.
通気管および排水管の配管方向に関する指示をお願いします。.
圧力再蓄積に備えて訓練を行う。.
書類だけでなく、実際の業務を監査する。.
製造業者の取扱説明書を保管してください。.
異常な漏れや破損した閉鎖部をすべて調査してください。.
銘板の欠落や耐力値が不明な場合は、作業停止を要する問題として扱うこと。.
信頼性の高い拘束装置やインターロック機構を備えていない、旧式の閉鎖装置を交換してください。.

そして、ここが厄介な点なのです。経験があると、この作業のリスクが高まってしまうことがあります。なぜなら、繰り返し行ううちに、圧力容器が「毎週火曜日に開けるフィルター」のようなものになってしまうからです。“

経験は規制の対象ではありません。.

よくある質問

加圧式フィルターの蓋を開けるには、どのような方法が最適でしょうか？

加圧されたフィルター装置を開ける最も安全な方法は、すべてのエネルギー源を遮断し、遮断装置にロックとタグを付け、専用接続部を通じて排気・排水を行い、複数の独立した指示器を用いて完全に圧力がないことを確認した上で、蓋の開放経路の外側に立ちながら、閉鎖部を緩めることです。.

住宅向け生産者向けガイドブックおよび当センターのエネルギー管理手順では、具体的な遮断手順、個人用保護具（PPE）、閉鎖方法、トルク値、および再起動試験について規定する必要があります。OSHAは、点検や保守作業を開始する前に、危険な電源を遮断することを義務付けています。.

圧力計を使用しない分析では、カバーを安全に開けることができると示されていますか？

圧力計の針がゼロを示しているということは、単にその測定点において計器がゼロを示しているに過ぎず、その場所が空いていること、通気経路が確保されていること、遮断弁が確実に閉まっていること、あるいは汚れたフィルター、閉塞したポート、閉じた歯孔の背後に閉じ込められた圧力が存在しないことを保証するものではありません。.

適切に設計された通気口や排水管、確認済みの隔離設定、および追加の適正インジケーターを通じて、圧力がかかっていないことを確実に確認してください。いかなる不一致、排出の継続、予期せぬ温度上昇、または圧力の再上昇も、作業停止の条件となります。.

フィルターのメンテナンスにおいて、適切な圧力安全弁の操作手順とはどのようなものですか？

圧力逃がし弁の処理とは、指定されたベントまたはブリード経路を開き、液体または気体を安全な場所へ排出させ、流れが停止したことを確認し、隔離されたフィルターハウジング内部で応力が静かに再蓄積しないよう、メンテナンスが完了するまでベントを開放したままにしておくという、規定された手順のことです。.

この処理では、適切な通気口、排出場所、個人用保護具（PPE）、バルブ開放価格、ポート閉塞のフィードバック、およびゼロエネルギーチェックを確実に把握しなければならない。圧力が残っているかどうかを確認するために、蓋、スケール、ユニオン、またはねじ込み式プラグを緩めることに依存してはならない。.

ポンプを停止した後、Vバンドクランプを緩めても大丈夫ですか？

Vバンドクランプは、フィルターが適切に取り外され、通気・排気が行われ、配管内の液体が完全に排出され、無負荷状態で個別に確認された後にのみ、安全に緩めることができます。これは、クランプが応力インジケーターではなく締結工具であるため、応力が残っている状態で部分的に緩めると、カバーが予期せず外れてしまう可能性があるからです。.

再使用する前に、バンド、Tボルト、ナット、ヒンジ部分、フランジとの嵌合状態、およびメーカー指定の設置位置を確認してください。曲がり、ひび割れ、摩耗、不適合、または即席で改造されたクランプ部品は、当該設備から撤去する必要があります。.
