バグフィルターハウジングのOリングの不具合：原因と対策

バッグフィルターのOリングは、圧力、化学物質、熱、運転手順、溶接品質、クランプの形状、そして設置以来プラントが採用してきたあらゆる調達上の近道といった要素の間に挟まれた、ごく小さなエラストマー製の部品です。 漏れが発生した場合、単純な説明としては「ガスケットを交換する」となりますが、実際の事情は通常、もっと厄介です。なぜバッグが破れる前にシールが機能しなくなったのでしょうか？

実際、フィルタのトラブルシューティングに関する話し合いの場で、あまりにも多くのケースでまったく同じパターンを見かけてきました。保守チームはOリングを非難し、購買部門はサプライヤーを非難し、生産部門はドライバーを批判する一方で、フィルタハウジングが実際の流体、温度、圧力サイクル、洗浄薬品、締め付けトルクに適切に適合していたかどうかを問う者は誰もいないのです。.

そこが問題の根源だ。.

工業用バッグフィルターハウジングから液体が滴り落ちているのは、単なる外観上の欠陥ではありません。これはプロセス制御上の注意喚起であり、汚染の危険であり、化学溶液の分野においては、一見すると何気ない出来事のように見えるが、実は重大な安全上の事象なのです。 米国化学安全委員会の2025年ハネウェル・ガイスマール事故報告書は、専門家が現在認識している事実を明らかにしている。すなわち、腐食性の強い化学物質や高圧が関与する場合、ガスケットやフランジの故障は「些細な設備の問題」ではないということだ。あるHF（フッ化水素）漏洩事故では、スパイラル巻きガスケットの破損が原因で死亡事故が発生し、$14百万の損害が報告された。.

率直な事実：Oリングの不具合のほとんどは、製造上の問題ではなく、取り付け時の問題によるものである

バッグフィルターのOリングの破損は、通常、床に最初の液滴が落ちる前に始まっています。 その原因は、不適切なエラストマーが指定された場合、溝に傷がある場合、クランプの締め付けが過度である場合、カバーが中心からずれて閉じられている場合、あるいは「標準的」という理由だけで選ばれたシールに高温の苛性洗浄液が接触した場合などに生じます。“

スタンダードが脅威となっている。.

水、冷却液、積層処理、食用油、溶剤、インク、樹脂、RO前処理、あるいは廃水処理において、Oリングは単なる交換部品ではありません。それは適合性の判断に関わる問題なのです。A カートリッジおよびバッグろ過方式を採用した、衛生用ステンレス製液体フィルター SS304、SS316、またはSS316L製のハウジング製品に、PPまたはPE製のフィルターバッグ、フランジ／ねじ接続部を組み合わせ、作動応力を100/150/300 psi程度に設定できる場合があります。このバリエーションだけでも、汎用的なシール材がどれほど理想的であるかがわかります。.

しかし、今でも多くの植物がこの方法で購入されています。.

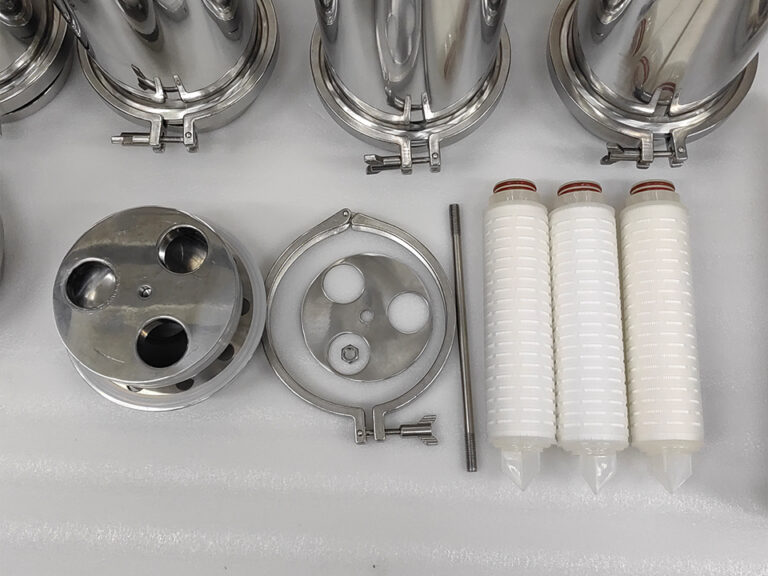

カートリッジ式システムにも、同様の軽率な理屈が見受けられる。A PPプリーツフィルターカートリッジ シリコーン、EPDM、NBR、バイトン、またはテフロン製の固定部品を使用することがあり、その耐熱温度は約80 °Cで、所定の差圧制限があります。カートリッジの供給業者がシール材を設計上の選択可能な変数として扱っているのなら、なぜ誰かがバッグフィルターのOリングを二の次として扱うのでしょうか？

バッグフィルターハウジングのOリングを実際に劣化させる原因は何でしょうか？

「常連の7つの原因」があります。これらは重複しています。そのため、診断がずれてしまうのです。.

化学ストライキ

EPDMは、熱水、蒸気に近い溶液、希釈酸、およびさまざまなCIP方式の洗浄に耐性があります。NBRは、油や炭化水素の周囲で一般的に使用されています。FKM/バイトンは、多くの溶剤やより高い温度に対して、汎用エラストマーよりもはるかに優れた耐性を示します。 シリコーンは柔軟で汚れにくいですが、膨潤、破断、あるいは過度な圧縮に対する万能の防御策というわけではありません。.

つまり、本当の問いは「どのOリングが最適か」ということではありません。本当の問いは、「どのような化学物質、どのような濃度、どの程度の温度、どのくらいの時間、そしてどの程度の圧力下か」ということです。

60 °CのNaOHにさらされた液体フィルターハウジングのOリングは、常温の原水にさらされたものとは異なる挙動を示す。 エタノール、MEK、または芳香族化合物にさらされるガスケットは、セントラルヒーティング用ボイラーの給水にさらされるものとは異なる経時変化を示す。ここが、安価な調達が高コストにつながる点である。シールは膨潤、軟化、押し出し、破断、あるいは長期的な変形を起こす。すると、オペレーターはカバーをより強く締め付け、それを解決策だとみなしてしまう。.

そんなことはない。.

圧縮が確立されました

圧縮永久歪みとは、シール材の形状記憶機能が失われる現象です。Oリングは数ヶ月にわたり圧縮され、加熱・冷却・伸長・再圧縮を繰り返した結果、最終的に元の形状に戻らなくなってしまいます。そうなると、密閉状態がしっかりしているように見えても、実際には漏れが生じることがあります。.

そこが落とし穴なのです。ステンレス製のバッグフィルターハウジングは、機械的には問題ないように見えるかもしれませんが、実際にはエラストマーの復元力がすでに失われています。蓋のクランプやスイングネジは、もはやハウジングを密閉しているわけではなく、単に同じ場所で鋼材を固定しているに過ぎないのです。.

オーバープレッシャーとプレッシャー・バイキング

圧力サイクルは、安定した応力よりもシールに大きな負担をかけます。1日を通して4 barで稼働するシステムは、ポンプの始動、下流側のバルブの急激な開閉、バッグの閉塞、あるいはエアポケットなどの影響で、数分おきに1 barから6 barへと圧力が急変するシステムよりも、シールへの負担が少ない可能性があります。.

ここで私なりの意見を述べさせてください。もし、お使いのドライバーが流入応力しか記録せず、バッグを挟んだ差応力を一切記録しないのであれば、それはまるで目隠しをした状態で飛行しているようなものです。.

ΔPの上昇は、バッグが詰まっていることを示しています。予期せぬ圧力低下は、バイパス、破れ、シート不良、またはバッグの崩壊を意味している可能性があります。バッグ交換後のカバーからの漏れは、Oリングの問題ではなく、Oリング装置を用いた圧力管理上の問題である可能性があります。.

グルーブの不良問題

その溝をじっくりとよく見てください。適当にではなく、しっかりと見てください。.

擦り傷、溶接ビード、埋没した破片、平らになった部分、錆穴、あるいはバリなどが、漏れの経路となる可能性があります。手入れの行き届いた物件では、こうした問題は圧力がかかって初めて明らかになるまで隠れたままです。手入れが行き届いていない物件では、それらは一目瞭然ですが、誰もが気づかないふりをしています。.

高圧用途やコンパクトな設置には、 ステンレス製アングルフィルターの不動産 有益な指針を示しています。すなわち、面積の置換、カートリッジへのアクセス性、細孔径、応力負荷、および表面の固定といった不動産の幾何学的課題は、すべて保守性の要素であり、装飾的な金属加工ではないということです。.

蓋の位置ずれ

クイックオープン式の留め具は、急いでいるドライバーが乱暴に扱わない限り、非常に優れた性能を発揮します。しかし、カバーがわずかに軸からずれて装着されると、Oリングが挟まれたり、外側が削れたり、圧縮が不均一になったりすることがあります。漏れは最初のサイクルでは現れないかもしれません。2回目の交換まで現れないこともあります。.

すると、みんなが夜勤のチームを批判する。.

熱衝撃

高温CIP、冷水すすぎ、高温処理による再活性化。これを繰り返す。エラストマーが動く。ステンレス製の階段。ただし、その速度はまったく同じではない。.

ウォッシュダウンや起動後にバッグフィルターハウジングのガスケットからの漏れが確認された場合、温度変動が疑われる原因の最有力候補として挙げられるべきです。 80 °Cの定常状態では耐えられるシールであっても、特にグランド式の構造が限界に近い場合や、Oリングがすでに変形している場合には、繰り返される高温・低温のサイクル下で破損する可能性があります。.

誤った追加コンポーネント

このセットは、恥ずかしいほどありふれたものです。交換用のOリングは「まあまあ」といったところ。色も全く同じ。外径も全く同じ。硬度計値は不明。材質も不明。認証も不明。お早めに購入を。.

厳しい現実として、圧力密閉構造において、断面径5 mmのOリングと断面径5.33 mmのOリングは同一の部品ではありません。また、グランドが「捕捉率」「伸長率」「熱的挙動」を基準に設計された場合、70 Coast A EPDMと75 Coast A FKMも同一の部品とはみなされません。.

誰も提出しようとは思わない失敗一覧表

フィルターハウジング内の異常	推定される起源	地域調査	本当に大切にして
バッグを交換するとすぐに漏れが始まる	Oリングの挟み込み、溝の汚れ、カバーの位置ずれ	開けて、切り傷やねじれの跡がないか確認する	溝をきれいにし、適合する潤滑剤を再塗布し、カバーを均等に元の位置に戻す
数ヶ月後にドリップが始まる	圧縮永久ひずみまたは化学的エージング	新旧の断面高さを比較する	適切な物質に置き換え、評価間隔を短縮する
Oリングが膨らんでいる、または柔らかくなっている	化学兵器をめぐる紛争	液体、CIP用薬剤、溶剤への曝露を調査する	スイッチ用エラストマー：EPDM、NBR、FKM、シリコーン、必要に応じてPTFE被覆
Oリングの片側に切れ目がある	バリ、溝の鋭い縁、クランプの調整	手袋をしたまま、指で溝を非常に注意深く確認してください	バリ取り、ランドの光沢シール、カバーの配置確認
「Drip」は、発行部数がピークに達したまさにそのタイミングで登場する	圧力急上昇、バッグの目詰まり、ウォーターハンマー	ΔPパターンの評価およびポンプの起動動作	圧力制御を含める、以前のバッグを交換する、下流側のバルブタイミングを確認する
「適切な」代役起用後の度重なる情報漏洩	不動産の歪みまたは閉鎖による摩耗	蓋の平坦性を確認し、装置を固定し、ガスケットの溝の寸法を測定する	閉鎖部品の修理・交換を行うか、あるいはより優れた不動産設計を提案する
シール付近の茶色がかった堆積物	腐食性物質または汚染された流体中の固形物	溝のワイプテストを行い、上流側の固形物を評価する	予備ろ過を改善し、バッグの固定状態を確認する

なぜ「Oリングを交換するだけ」というメンテナンスは良くないのか

Oリングの交換は作業です。漏れの修理は診断です。.

違いはある。.

2024年、OSHAは29 CFR 1910.119に基づく「高危険性化学物質のプロセス安全およびセキュリティ管理」に関する執行指針を改訂し、施設に対して以下の幅広いメッセージを発信しました。すなわち、プロセス機器から危険物質が放出される可能性がある場合、機械的完全性、自己管理による評価、および文書化された保守管理が重要であるということです。.

さて、バッグフィルターの設置場所のほとんどは、製油所のアルキル化装置内にあるわけではありません。その通りです。しかし、その機械的な理屈は同じです。圧力下で液体を封じ込めるシールは、人の経験則ではなく、規定された保守手順に従って選定、取り付け、評価、交換を行う必要があります。.

EPAの2024会計年度の法執行に関するメッセージでは、廃棄物、化学物質の危険性、水、および産業分野のコンプライアンスをめぐる規制上の圧力にも言及している。漏洩を単なる管理上の問題として扱っている施設は、規制当局が排出物を異なる観点から扱っていることに、後になって気づくことがよくある。.

その液体が飲用水である場合、影響は製品の品質に及ぶ可能性があります。めっき液、溶剤、苛性アルカリ、塩水、油、樹脂、酸、あるいは高固形分を含む廃水である場合、その影響は、作業者の曝露、環境への排出、バッチの損失、あるいは誰も想定していなかった操業停止などとなる可能性があります。.

私が信頼しているソリューションの手順

雑誌の話から始めないでください。リークの話から始めてください。.

まず、ハウジングを隔離して減圧します。その後、Oリングの上をカバーを引きずらないように注意して、カバーを開けてください。シールに触れる前に、その位置を頭の中でイメージしておいてください。 これは過剰に思えるかもしれませんが、そうではありません。挟み跡、押し出しによる縁、平らになった部分、あるいは膨らんだ部分は証拠であり、誰かがダストクロスで拭いた瞬間にその証拠は消えてしまいます。.

次に、溝を点検します。照明を使って確認してください。必要に応じてズーム機能を使用してください。手袋をはめた指で、固定部の周囲をなぞってみてください。生地に引っかかるようなバリがあると、負荷がかかった際にゴムが摩耗する原因となります。.

第三に、エラストマーの特定を行います。色合いだけで判断してはいけません。色合いは当てになりません。材質、硬度、耐温度範囲、化学的適合性、およびトレーサビリティを確認してください。過酷な使用環境においては、「黒いゴム」というだけでは要件を満たしません。.

第四に、バッグの取り付け状態を確認してください。フィルターバッグやサポートバスケットの取り付けが不適切な場合、特に高固形分液のろ過において、閉鎖工程に不具合が生じる可能性があります。バスケットが歪んでいたり、バッグリングが平らに設置されていなかったりすると、蓋の締め付けが不均一になる恐れがあります。.

第五に、圧力差の推移です。漏れは、バッグが詰まっている兆候である可能性があります。多段式システムでは、上流側の予備ろ過を行うことで、最終バッグ段階での誤使用を減らすことができるかもしれません。つまり、そこが 水処理プラントのろ過構成 あるいは、不動産業界でよく見られるような段階的なアプローチは、単なる能力の向上にとどまらず、急激な固形物の負荷を避けることで、封じ込めに関する不安を最小限に抑えることができます。.

第六に、交換用部品一式を体系化する。Oリング、潤滑剤、点検リスト、締め付けトルクまたは締め付け順序、適合する洗浄剤、および交換周期。謎の予備部品は排除する。.

製品の選定：EPDM、NBR、FKM、シリコーン、それともPTFE？

私は「理想的なOリングの材質」などには頼りません。私が頼りにするのは、「過酷な使用環境において、最も間違いの少ない製品」です。“

EPDMは温水や多くの水溶液に対して優れた性能を発揮しますが、油類には不向きです。NBRは多くの油関連用途に対応できるだけでなく、オゾン、耐候性、および一部の化学物質にも耐性があります。FKM/バイトンは、溶剤を多く含む多くの用途において優れた耐熱性および耐薬品性を発揮しますが、流量や高圧蒸気に関する制限に注意が必要です。 シリコーンは柔軟性とクリーンな環境での使用に適していますが、引裂き強度と耐薬品性は確認する必要があります。PTFE被覆Oリングは過酷な化学環境にも耐えられますが、より適切なグランド技術が必要であり、不適切な圧縮形状には耐えられません。.

エラストマーの破損が、より広範な材料問題の一部に過ぎない高温環境や過酷な環境下では、, 業界向け特注焼結ワイヤーメッシュ 上流工程において重要となる場合があります。特に、固形物の処理や構造的安定性が、使い捨て媒体のコストよりも重視される場合です。.

Oリングの漏れに潜む経済的側面

以下は、あまり愉快ではない計算です。.

Oリングの交換なら費用も抑えられるかもしれない。しかし、メッキセットの交換はそうはいかない。生産のピーク時に2時間操業を停止することも同様だ。 汚染された飲料の製造ロット、不合格となったメッキ浴、溶剤の浄化作業、あるいは作業員の被ばく調査も同様です。1時間あたり1リットルの漏れは、週末にかけて漏れ続けたり、排水路に化学的酸素要求量（COD）を直接流入させたり、タンクの蓋の周囲に固形物がこびりついたりするまでは、些細なことのように思えるかもしれません。.

そして後になって、誰かが「ガスケットを交換しておくべきだった」と言う。“

いいえ。その封印の意味は理解しておくべきだったはずです。.

米国化学物質安全保障委員会が2024年に公開したリヨネルバセル社の安全・セキュリティ動画は、労働者が負傷するのは、部品が存在するからではなく、システムが誤った前提の下で、加圧された装置や危険な装置に人が接触することを許してしまうからである、ということを大まかに示唆している。 この事例では、重要なバルブ部品が取り外された結果、装置から酢酸混合物が漏出した。これはバッグフィルターに関する事例ではないが、そこから得られる教訓は明確に当てはまる。すなわち、設計、手順、および機械的限界は整合していなければならないということだ。.

実践的な予防策一覧

これを、誰かの記憶の中にではなく、維持管理計画に盛り込んでください。.

保守管理	最低基準	なぜ問題なのか
Oリングの識別	コンパウンド、Coast A 硬度、サイズ、ロット／供給元	「一見似ている」代替案から保護する
グルーブの評価	不潔な溶液や化学薬品を含む溶液でのバッグ交換のたびに	再活性化の前に、切り口、凹み、固着物、バリを検出します
潤滑制御	単に化学的に適合する潤滑剤	膨張、抜け落ち、汚染を防ぎます
終了シーケンス	また、クランプ／ボルトの締め付けパターン	差別的圧縮から保護する
ΔPロギング	バッグ交換の前後	袋の目隠しによるシール剥がれ
化学分野の体験談	処理液と洗浄液で構成されています	CIP用化学薬品は通常、対象物よりも早くシール材を劣化させます
追加の収納スペース	涼しく、暗く、ラベルが貼られ、オゾンの発生源から離れた場所	古いエラストマーは、セットアップ前に劣化してしまう
故障画像	除去前、除去後、溝のクローズアップ	根本的な原因の背景を的確に把握する

代役では到底足りないとき

3か月でOリングを3個交換することになったら、Oリングの購入をやめましょう。.

不動産が物語っている。.

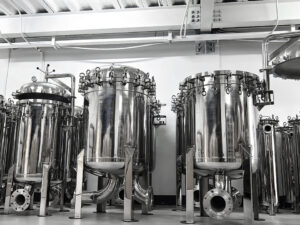

カバーの歪み、クランプの摩耗、バスケットの歪み、不適切なバッグリング、溝の損傷、応力スパイク、CIP用化学薬品の腐食性、通気口のサイズ不足、あるいは固形物の負荷に対してフィルターの設置場所が小さすぎるといった点に注意してください。適切に定義された 工業用ステンレス製フィルターハウジング メンテナンス作業を繰り返し行えるようにすべきです。バッグの調整のたびに、金属やゴムをこじ開け、運を天に任せるような作業になっているようであれば、そのデザインは使い勝手を助けていません。.

また、プロセスに変更があった場合――新しい化学薬品の導入、流量の増加、洗浄温度の上昇、固形分の増加、稼働時間の延長など――当初選定されたバッグフィルターハウジング用Oリングの仕様は、もはや適切ではない可能性があります。プラントの変革は、スペアパーツリストの更新よりも速いペースで進むものです。.

よくある質問

バッグフィルターハウジングにおけるOリングの破損の原因は何でしょうか？

不動産業界におけるバッグフィルターのOリングの故障とは、化学的腐食、圧縮永久歪み、過圧、熱サイクル、溝の損傷、カバーの位置ずれ、または不適切な交換材料によって保持効率が低下し、運転中、起動時、停止時、あるいはバッグ交換時に液体がフィルターハウジングから漏れ出す現象を指します。 これを診断する最も迅速な方法は、洗浄を行う前に故障したシールを点検することです。.

バッグフィルターのガスケットからの漏れは、具体的にどのように修理すればよいのでしょうか？

バッグフィルターハウジングのガスケットからの漏れは、内部の圧力を抜き、Oリングと溝の状態を確認し、シール面を清掃し、適切なエラストマー製のシールに交換し、バッグとバスケットを再装着し、カバーを均等に閉め、再起動時の応力挙動を確認することで対処します。 最初は強く締め付けないでください。そうすると、通常、原因が隠れてしまい、次のシールに悪影響を及ぼします。.

液体フィルターの不動産ソリューションには、どのOリング製品が最適ですか？

液体フィルターハウジング用のOリングとして最適な製品は、処理対象の流体、洗浄薬品、温度、応力、および交換サイクルに適したエラストマーです。なぜなら、EPDM、NBR、 FKM/バイトン、シリコーン、およびPTFE被覆シールは、水、油、溶剤、酸、アルカリ、熱にさらされると、それぞれ異なる点で性能が低下するためです。混合化学物質を使用する場合は、スペアパーツを購入する前に適合性証明書を請求してください。.

バッグを交換した後、なぜ業務用バッグフィルターハウジングから漏れが発生するのでしょうか？

市販のバッグフィルターハウジングでは、バッグの改造後に漏れが生じることがよくあります。その原因としては、Oリングが押しつぶされたり、ねじれたり、固形物で汚染されたり、不潔な溝に嵌め込まれたり、カバーによって不均一に圧縮されたり、あるいは再起動時に圧力急上昇を受けたりすることが挙げられます。 また、バッグリングやサポートバスケットの位置がずれている場合もあり、その結果、カバーが斜めに閉じてしまうことがあります。.

バッグフィルターのOリングは、具体的にどのくらいの頻度で交換すべきでしょうか？

バッグフィルターハウジングのOリングは、漏れが発生してから交換するだけでなく、化学物質への直接曝露、温度、応力サイクル、バッグ交換頻度、および目視によるシール状態などを考慮した状態に基づく間隔で交換する必要があります。 清浄な水環境では寿命が長くなる可能性がありますが、高温の苛性溶液、溶剤、または研磨性スラリー溶液では、交換間隔を大幅に短縮し、その記録を残す必要があります。.

差圧が高いことが、Oリングの漏れの原因となることはありますか？

高い差圧は、部品への応力を高め、押し出しを促進し、閉鎖荷重の歪みを引き起こし、シールや溝の弱点を露呈させることで、Oリングの漏れを引き起こす可能性があります。特に、フィルターバッグが閉塞され、ポンプが閉塞された流路に対して圧力をかけ続ける場合、この傾向が顕著になります。差圧（ΔP）の推移を監視することは、漏れの再発を防ぐ最も簡単な方法の一つです。.

最後に一言：Oリングは悪者ではない

バッグフィルターハウジングのOリングが破損していることがその証拠です。そのように扱ってください。.

繰り返し漏れに悩まされているなら、「もっと良いガスケット」を要求するのはやめて、もっと本質的な質問を投げかけてみてください。液体にはどのような変化があったのか？温度にはどのような変化があったのか？圧力にはどのような変化があったのか？誰がバッグを交換したのか？故障したシールは、取り外される前にどのような状態だったのか？

新規システム、改修、あるいは繰り返し発生する漏れの問題については、フィルターハウジング、バッグ、バスケット、閉鎖部、シール製品、および稼働条件を1つのパッケージとして定義してください。これらを6つの別々の調達項目として扱うべきではありません。また、現在の構成では、各ソリューションサイクル終了後に確実なシール性能が得られない場合は、単にゴム部品だけでなく、ハウジングの設計そのものを見直す時期です。.
